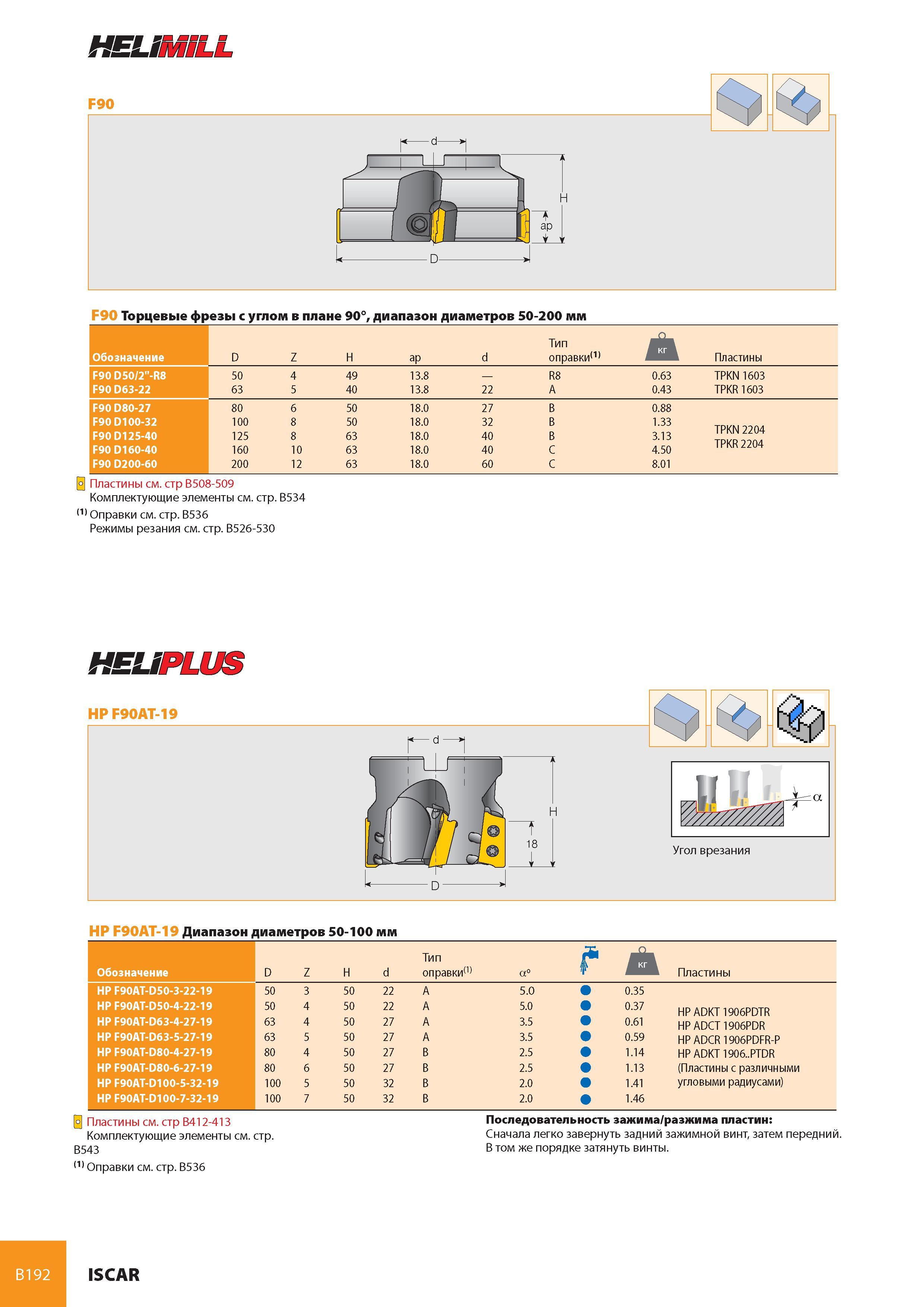

233 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B192

Каталог ISCAR 2008 Вращающийся инструмент Стр. B192 0233 Lab2u

HELIMILL F90 D50/2"-R8 F90 D63-22 F90 D80-27 F90 D100-32 F90 D125-40 F90 D160-40 F90 D200-60 D Z H ap d Тип оправки111 1 Пластины 50 4 49 13.8 R8 0.63 TPKN 1603 63 5 40 13.8 22 A 0.43 TPKR1603 80 6 50 18.0 27 B 0.88 100 8 50 18.0 32 B 1.33 125 8 63 18.0 40 B 3.13 TPKN 2204 160 10 63 18.0 40 C 4.50 TPKR 2204 200 12 63 18.0 60 C 8.01 Пластины см. стр B508-509 Комплектующие элементы см. стр. B534 111 Оправки см. стр. B536 Режимы резания см. стр. B526-530 HEUPLUS HP F90AT-19 Угол врезания HP F90AT-19 Диапазон диаметров 50-100 мм Обозначение D Z H d Тип оправки(1) a° n Пластины HP F90AT-D50-3-22-19 50 3 50 22 A 5.0 0.35 HP F90AT-D50-4-22-19 50 4 50 22 A 5.0 0.37 HP ADKT 1906PDTR HP F90AT-D63-4-27-19 63 4 50 27 A 3.5 0.61 HP ADCT 1906PDR HP F90AT-D63-5-27-19 63 5 50 27 A 3.5 0.59 HP ADCR 1906PDFR-P HP F90AT-D80-4-27-19 80 4 50 27 B 2.5 1.14 HP ADKT 1906..PTDR HP F90AT-D80-6-27-19 80 6 50 27 B 2.5 1.13 (Пластины с различными HP F90AT-D100-5-32-19 100 5 50 32 B 2.0 1.41 угловыми радиусами) HP F90AT-D100-7-32-19 100 7 50 32 B 2.0 1.46 о Пластины см. стр B412-413 Комплектующие элементы см. стр. B543 111 Оправки см. стр. B536 Последовательность зажима/разжима пластин Сначала легко завернуть задний зажимной винт, затем передний. В том же порядке затянуть винты. B192 ISCAR
