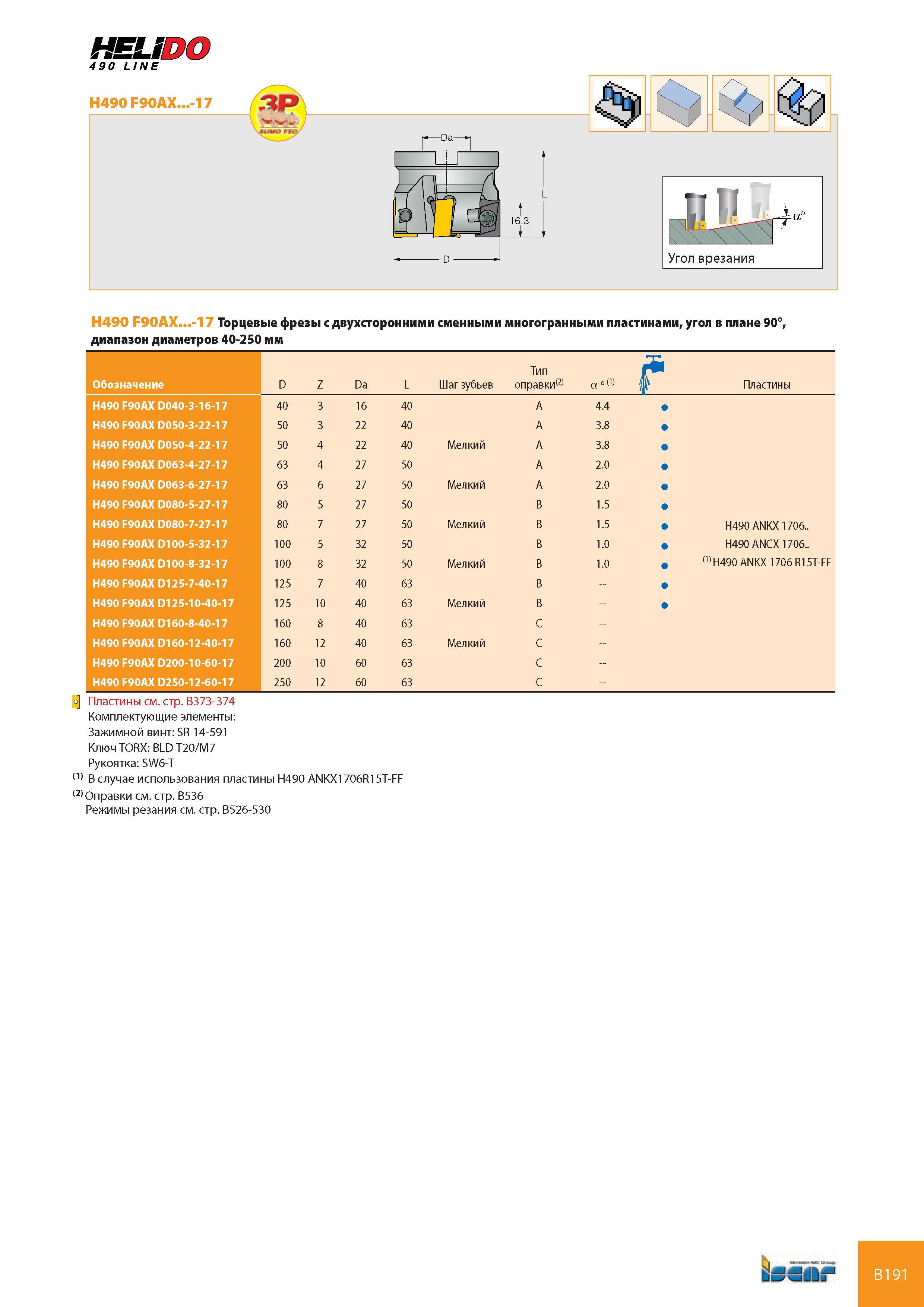

d -J Угол врезания H490 F90AX...-17 Торцевые фрезы с двухсторонними сменными многогранными пластинами, угол в плане 90°, диапазон диаметров 40-250 мм Обозначение D Z Da L Шаг зубьев Тип оправки(2) а ° (1) t Пластины H490 F90AX D040-3-16-17 40 3 16 40 A 4.4 H490 F90AX D050-3-22-17 50 3 22 40 A 3.8 H490 F90AX D050-4-22-17 50 4 22 40 Мелкий A 3.8 H490 F90AX D063-4-27-17 63 4 27 50 A 2.0 H490 F90AX D063-6-27-17 63 6 27 50 Мелкий A 2.0 H490 F90AX D080-5-27-17 80 5 27 50 B 1.5 H490 F90AX D080-7-27-17 80 7 27 50 Мелкий B 1.5 H490 ANKX 1706.. H490 F90AX D100-5-32-17 100 5 32 50 B 1.0 H490 ANCX 1706.. H490 F90AX D100-8-32-17 100 8 32 50 Мелкий B 1.0 (1) H490 ANKX 1706 R15T-FF H490 F90AX D125-7-40-17 125 7 40 63 B H490 F90AX D125-10-40-17 125 10 40 63 Мелкий B H490 F90AX D160-8-40-17 160 8 40 63 C H490 F90AX D160-12-40-17 160 12 40 63 Мелкий C H490 F90AX D200-10-60-17 200 10 60 63 C H490 F90AX D250-12-60-17 250 12 60 63 C Пластины см. стр. B373-374 Комплектующие элементы Зажимной винт SR 14-591 Ключ TORX BLD T20/M7 Рукоятка SW6-T (1) В случае использования пластины H490 ANKX1706R15T-FF (2) Оправки см. стр. B536 Режимы резания см. стр. B526-530 bur B191
