235 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B194

Каталог ISCAR 2008 Вращающийся инструмент Стр. B194 0235 Lab2u

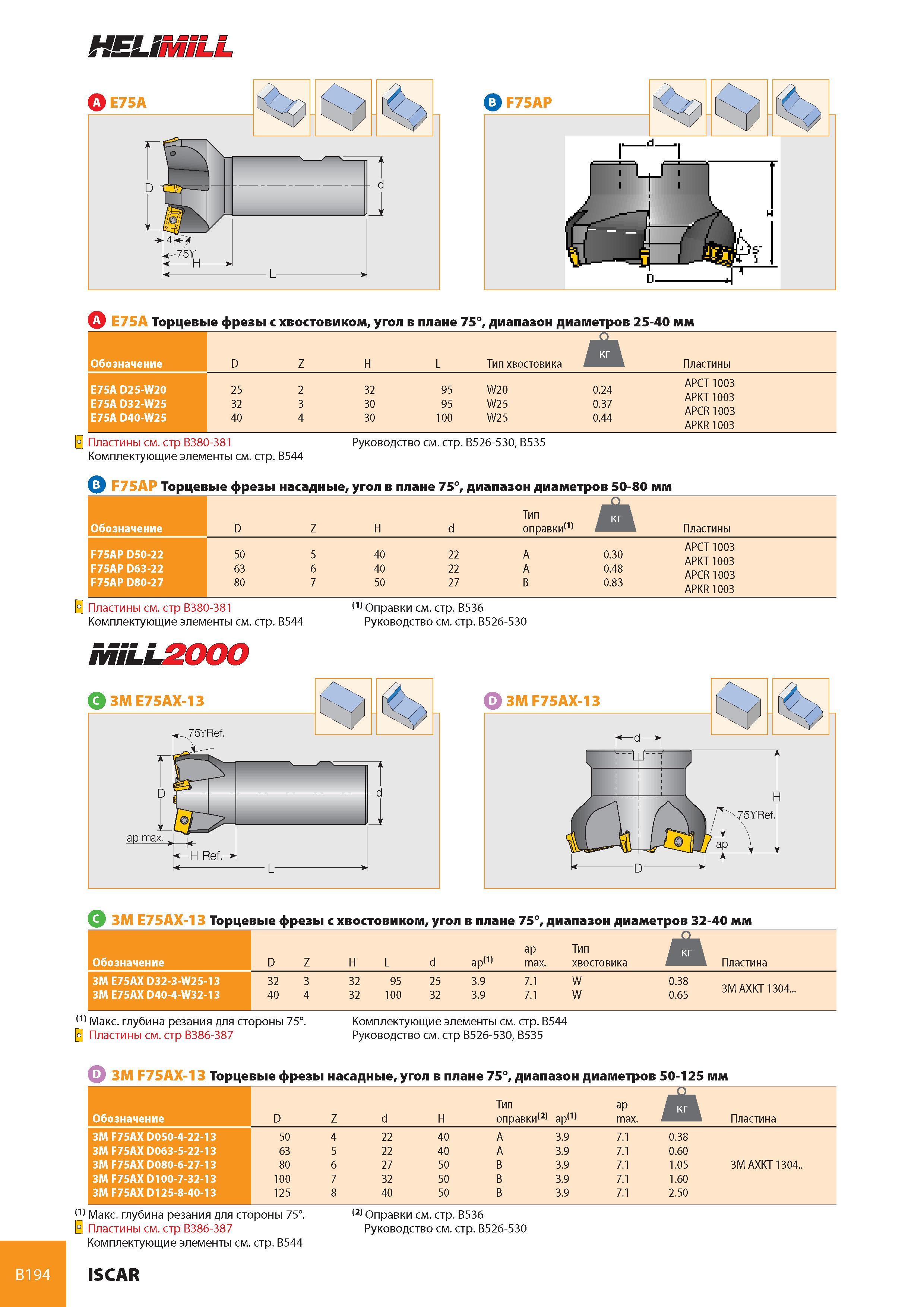

HEUMiLL Ae75A F75AP 4 lт E75A Торцевые фрезы с хвостовиком, угол в плане 75°, диапазон диаметров 25-40 i Обозначение D Z H L Тип хвостовика и Пластины E75A D25-W20 25 2 32 95 W20 0.24 APCT 1003 APKT 1003 APCR1003 APKR1003 E75A D32-W25 32 3 30 95 W25 0.37 E75A D40-W25 40 4 30 100 W25 0.44 Пластины см. стр B380-381 Руководство см. стр. B526-530, B535 Комплектующие элементы см. стр. B544 в) F75AP Торцевые фрезы насадные, угол в плане 75°, диапазон диаметров 50-80 мм Тип кг Обозначение D Z H d оправки(1) Пластины F75AP D50-22 50 5 40 22 A 0.30 APCT 1003 APKT 1003 APCR1003 APKR1003 F75AP D63-22 63 6 40 22 A 0.48 F75AP D80-27 80 7 50 27 B 0.83 Пластины см. стр B380-381 Комплектующие элементы см. стр. B544 MiLL2QOO У 3M E75AX-13 (1) Оправки см. стр. B536 Руководство см. стр. B526-530 D3M F75AX-13 i1 3 3M E75AX-13 Торцевые фрезы с хвостовиком, угол в плане 75°, диапазон диаметров 32-40 мм Обозначение D Z H L d ap(1) ар max. Тип хвостовика кг к Пластина 3M E75AX D32-3-W25-13 32 3 32 95 25 3.9 7.1 W 0.38 3M AXKT 1304... 3M E75AX D40-4-W32-13 40 4 32 100 32 3.9 7.1 W 0.65 (1) Макс. глубина резания для стороны 75°. Комплектующие элементы см. стр. B544 Пластины см. стр B386-387 Руководство см. стр B526-530, B535 3M F75AX-13 Торцевые фрезы насадные, угол в плане 75°, диапазон диаметров 50-125 мм Обозначение D Z d H Тип оправки121 ap(1) ap max. М Пластина 3M F75AX D050-4-22-13 50 4 22 40 A 3.9 7.1 0.38 3M F75AX D063-5-22-13 63 5 22 40 A 3.9 7.1 0.60 3M F75AX D080-6-27-13 80 6 27 50 B 3.9 7.1 1.05 3M AXKT 1304.. 3M F75AX D100-7-32-13 100 7 32 50 B 3.9 7.1 1.60 3M F75AX D125-8-40-13 125 8 40 50 B 3.9 7.1 2.50 (1) Макс. глубина резания для стороны 75°. И Пластины см. стр B386-387 Комплектующие элементы см. стр. B544 (2) Оправки см. стр. B536 Руководство см. стр. B526-530 B194 ISCAR
