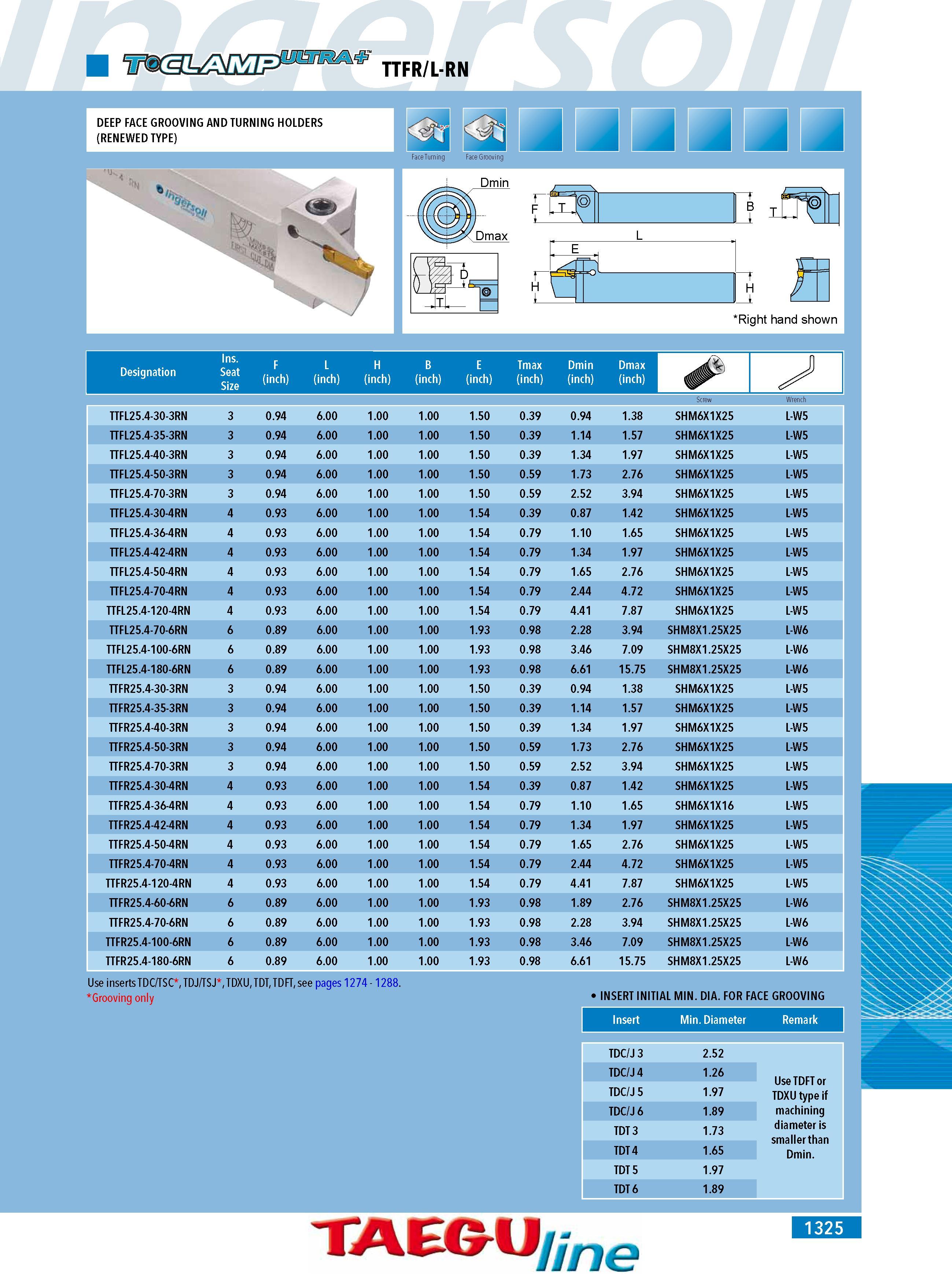

1323 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1325

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1325 1323 Lab2u

TTFR L-RN Designation F L H B E Tmax Dmin Dmax (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) TTFL25.4-30-3RN 3 0.94 6.00 1.00 1.00 1.50 0.39 0.94 1.38 SHM6X1X25 L-W5 TTFL25.4-35-3RN 3 0.94 6.00 1.00 1.00 1.50 0.39 1.14 1.57 SHM6X1X25 L-W5 TTFL25.4-40-3RN 3 0.94 6.00 1.00 1.00 1.50 0.39 1.34 1.97 SHM6X1X25 L-W5 TTFL25.4-50-3RN 3 0.94 6.00 1.00 1.00 1.50 0.59 1.73 2.76 SHM6X1X25 L-W5 TTFL25.4-70-3RN 3 0.94 6.00 1.00 1.00 1.50 0.59 2.52 3.94 SHM6X1X25 L-W5 TTFL25.4-30-4RN 4 0.93 6.00 1.00 1.00 1.54 0.39 0.87 1.42 SHM6X1X25 L-W5 TTFL25.4-36-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 1.10 1.65 SHM6X1X25 L-W5 TTFL25.4-42-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 1.34 1.97 SHM6X1X25 L-W5 TTFL25.4-50-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 1.65 2.76 SHM6X1X25 L-W5 TTFL25.4-70-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 2.44 4.72 SHM6X1X25 L-W5 TTFL25.4-120-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 4.41 7.87 SHM6X1X25 L-W5 TTFL25.4-70-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 2.28 3.94 SHM8X1.25X25 L-W6 TTFL25.4-100-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 3.46 7.09 SHM8X1.25X25 L-W6 TTFL25.4-180-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 6.61 15.75 SHM8X1.25X25 L-W6 TTFR25.4-30-3RN 3 0.94 6.00 1.00 1.00 1.50 0.39 0.94 1.38 SHM6X1X25 L-W5 TTFR25.4-35-3RN 3 0.94 6.00 1.00 1.00 1.50 0.39 1.14 1.57 SHM6X1X25 L-W5 TTFR25.4-40-3RN 3 0.94 6.00 1.00 1.00 1.50 0.39 1.34 1.97 SHM6X1X25 L-W5 TTFR25.4-50-3RN 3 0.94 6.00 1.00 1.00 1.50 0.59 1.73 2.76 SHM6X1X25 L-W5 TTFR25.4-70-3RN 3 0.94 6.00 1.00 1.00 1.50 0.59 2.52 3.94 SHM6X1X25 L-W5 TTFR25.4-30-4RN 4 0.93 6.00 1.00 1.00 1.54 0.39 0.87 1.42 SHM6X1X25 L-W5 TTFR25.4-36-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 1.10 1.65 SHM6X1X16 L-W5 TTFR25.4-42-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 1.34 1.97 SHM6X1X25 L-W5 TTFR25.4-50-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 1.65 2.76 SHM6X1X25 L-W5 TTFR25.4-70-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 2.44 4.72 SHM6X1X25 L-W5 TTFR25.4-120-4RN 4 0.93 6.00 1.00 1.00 1.54 0.79 4.41 7.87 SHM6X1X25 L-W5 TTFR25.4-60-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 1.89 2.76 SHM8X1.25X25 L-W6 TTFR25.4-70-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 2.28 3.94 SHM8X1.25X25 L-W6 TTFR25.4-100-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 3.46 7.09 SHM8X1.25X25 L-W6 TTFR25.4-180-6RN 6 0.89 6.00 1.00 1.00 1.93 0.98 6.61 15.75 SHM8X1.25X25 L-W6 Use inserts TDC TSC TDJ TSJ TDXU TDT TDFT see pages 1274 - 1288. Grooving onlyINSERT INITIAL MIN. DIA. FOR FACE GROOVING Min. Diameter Remark TDC J 3 2.52 TDC J 4 1.26 Use TDFT or TDXU type if TDC J 5 1.97 TDC J 6 1.89 machining TDT 3 1.73 diameter is smallerthan Dmin. TDT 4 1.65 TDT 5 1.97 TDT 6 1.89 TAEGU line 1325 Ins. Seat Size Insert
