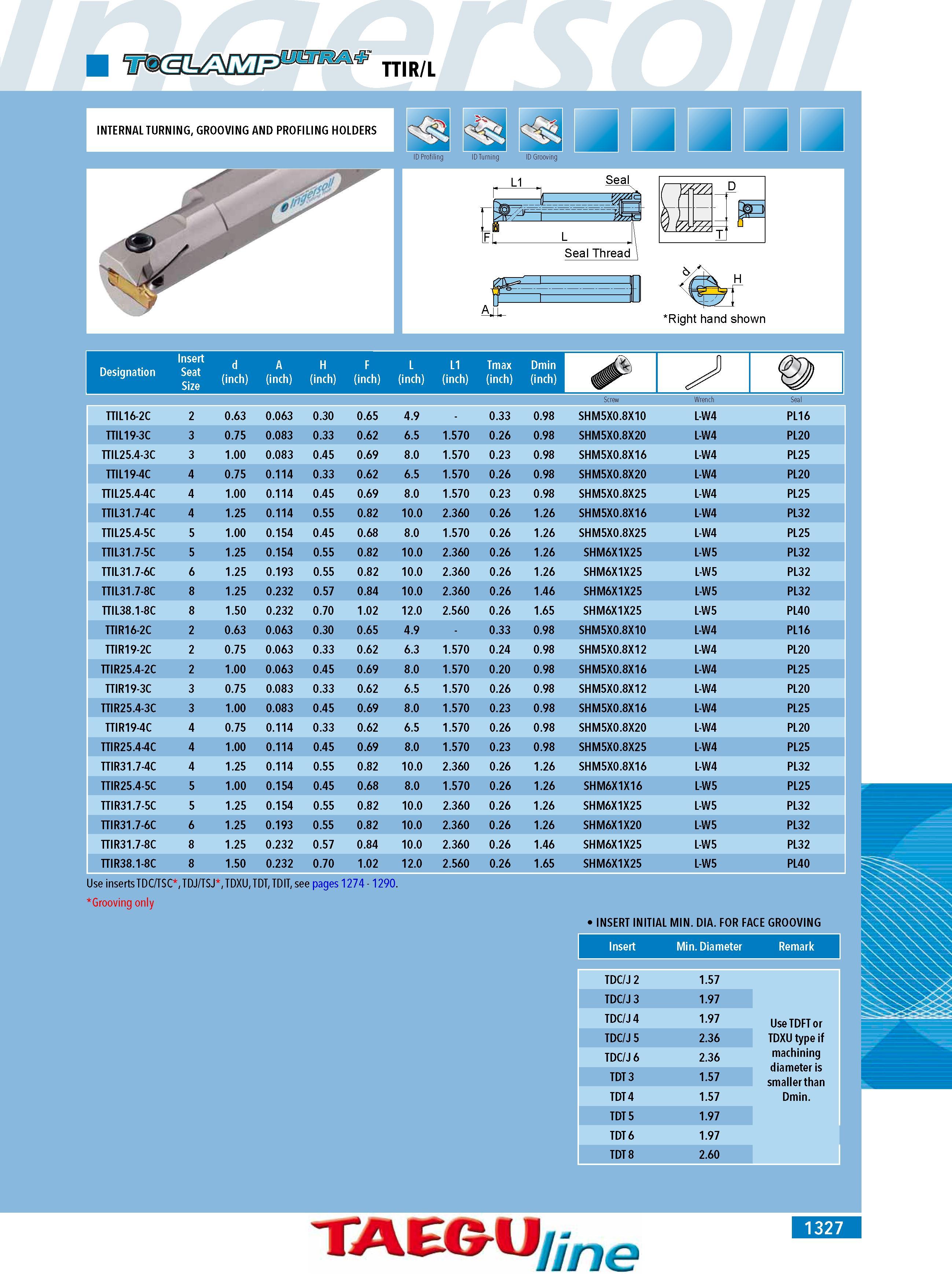

1325 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1327

Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1327 1325 Lab2u

Insert Designation Seat Size d A H F L L1 Tmax Dmin (inch) (inch) (inch) (inch) (inch) (inch) (inch) (inch) Screw Wrench Seal TTIL16-2C 2 0.63 0.063 0.30 0.65 4.9 0.33 0.98 SHM5X0.8X10 L-W4 PL16 TTIL19-3C 3 0.75 0.083 0.33 0.62 6.5 1.570 0.26 0.98 SHM5X0.8X20 L-W4 PL20 TTIL25.4-3C 3 1.00 0.083 0.45 0.69 8.0 1.570 0.23 0.98 SHM5X0.8X16 L-W4 PL25 TTIL19-4C 4 0.75 0.114 0.33 0.62 6.5 1.570 0.26 0.98 SHM5X0.8X20 L-W4 PL20 TTIL25.4-4C 4 1.00 0.114 0.45 0.69 8.0 1.570 0.23 0.98 SHM5X0.8X25 L-W4 PL25 TTIL31.7-4C 4 1.25 0.114 0.55 0.82 10.0 2.360 0.26 1.26 SHM5X0.8X16 L-W4 PL32 TTIL25.4-5C 5 1.00 0.154 0.45 0.68 8.0 1.570 0.26 1.26 SHM5X0.8X25 L-W4 PL25 TTIL31.7-5C 5 1.25 0.154 0.55 0.82 10.0 2.360 0.26 1.26 SHM6X1X25 L-W5 PL32 TTIL31.7-6C 6 1.25 0.193 0.55 0.82 10.0 2.360 0.26 1.26 SHM6X1X25 L-W5 PL32 TTIL31.7-8C 8 1.25 0.232 0.57 0.84 10.0 2.360 0.26 1.46 SHM6X1X25 L-W5 PL32 TTIL38.1-8C 8 1.50 0.232 0.70 1.02 12.0 2.560 0.26 1.65 SHM6X1X25 L-W5 PL40 TTIR16-2C 2 0.63 0.063 0.30 0.65 4.9 0.33 0.98 SHM5X0.8X10 L-W4 PL16 TTIR19-2C 2 0.75 0.063 0.33 0.62 6.3 1.570 0.24 0.98 SHM5X0.8X12 L-W4 PL20 TTIR25.4-2C 2 1.00 0.063 0.45 0.69 8.0 1.570 0.20 0.98 SHM5X0.8X16 L-W4 PL25 TTIR19-3C 3 0.75 0.083 0.33 0.62 6.5 1.570 0.26 0.98 SHM5X0.8X12 L-W4 PL20 TTIR25.4-3C 3 1.00 0.083 0.45 0.69 8.0 1.570 0.23 0.98 SHM5X0.8X16 L-W4 PL25 TTIR19-4C 4 0.75 0.114 0.33 0.62 6.5 1.570 0.26 0.98 SHM5X0.8X20 L-W4 PL20 TTIR25.4-4C 4 1.00 0.114 0.45 0.69 8.0 1.570 0.23 0.98 SHM5X0.8X25 L-W4 PL25 TTIR31.7-4C 4 1.25 0.114 0.55 0.82 10.0 2.360 0.26 1.26 SHM5X0.8X16 L-W4 PL32 TTIR25.4-5C 5 1.00 0.154 0.45 0.68 8.0 1.570 0.26 1.26 SHM6X1X16 L-W5 PL25 TTIR31.7-5C 5 1.25 0.154 0.55 0.82 10.0 2.360 0.26 1.26 SHM6X1X25 L-W5 PL32 TTIR31.7-6C 6 1.25 0.193 0.55 0.82 10.0 2.360 0.26 1.26 SHM6X1X20 L-W5 PL32 TTIR31.7-8C 8 1.25 0.232 0.57 0.84 10.0 2.360 0.26 1.46 SHM6X1X25 L-W5 PL32 TTIR38.1-8C 8 1.50 0.232 0.70 1.02 12.0 2.560 0.26 1.65 SHM6X1X25 L-W5 PL40 Use inserts TDC TSC TDJ TSJ TDXU TDT TDIT see pages 1274 - 1290. Grooving only INSERT INITIAL MIN. DIA. FOR FACE GROOVING Min. Diameter Remark TDC J 2 1.57 TDC J 3 1.97 TDC J 4 1.97 Use TDFT or TDC J 5 2.36 TDXU type if TDC J 6 2.36 machining diameter is smaller than TDT 3 1.57 TDT 4 1.57 Dmin. TDT 5 1.97 TDT 6 1.97 TDT 8 2.60 TAEOU ne 1327 Insert
