Металлорежущий инструмент и инструментальная оснастка для станков INGERSOLL | Каталог INGERSOLL 2011 Инструмент и оснастка (Всего 1440 стр.) |
|||||

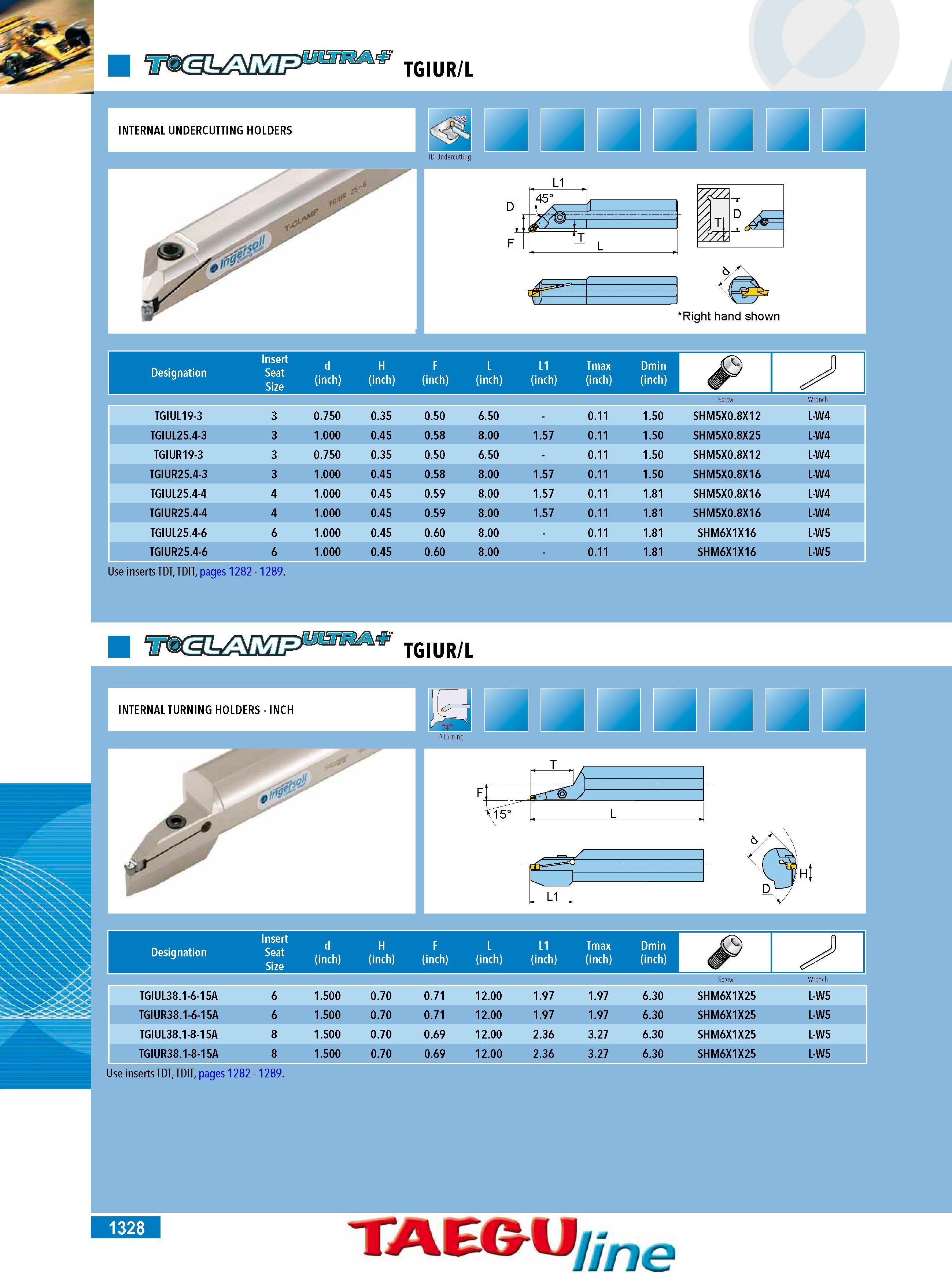

1326 Каталог INGERSOLL 2011 Режущий инструмент и инструментальная оснастка Стр.1328 |
|||||
Каталог INGERSOLL 2011 Инструмент и оснастка Стр. 1328 1326 Lab2u TGIUR L INTERNAL UNDERCUTTING HOLDERS Designation Use inserts TDT TDIT pages 1282 - 1289. d H F L L1 Tmax Dmin (inch) (inch) (inch) (inch) (inch) (inch) (inch) TGIUL19-3 3 0.750 0.35 0.50 6.50 0.11 1.50 SHM5X0.8X12 L-W4 TGIUL25.4-3 3 1.000 0.45 0.58 8.00 1.57 0.11 1.50 SHM5X0.8X25 L-W4 TGIUR19-3 3 0.750 0.35 0.50 6.50 0.11 1.50 SHM5X0.8X12 L-W4 TGIUR25.4-3 3 1.000 0.45 0.58 8.00 1.57 0.11 1.50 SHM5X0.8X16 L-W4 TGIUL25.4-4 4 1.000 0.45 0.59 8.00 1.57 0.11 1.81 SHM5X0.8X16 L-W4 TGIUR25.4-4 4 1.000 0.45 0.59 8.00 1.57 0.11 1.81 SHM5X0.8X16 L-W4 TGIUL25.4-6 6 1.000 0.45 0.60 8.00 0.11 1.81 SHM6X1X16 L-W5 TGIUR25.4-6 6 1.000 0.45 0.60 8.00 0.11 1.81 SHM6X1X16 L-W5 TGIUR L Designation d H F L L1 Tmax Dmin (inch) (inch) (inch) (inch) (inch) (inch) (inch) TGIUL38.1-6-15A 6 1.500 0.70 0.71 12.00 1.97 1.97 6.30 SHM6X1X25 L-W5 TGIUR38.1-6-15A 6 1.500 0.70 0.71 12.00 1.97 1.97 6.30 SHM6X1X25 L-W5 TGIUL38.1-8-15A 8 1.500 0.70 0.69 12.00 2.36 3.27 6.30 SHM6X1X25 L-W5 TGIUR38.1-8-15A 8 1.500 0.70 0.69 12.00 2.36 3.27 6.30 SHM6X1X25 L-W5 Use inserts TDT TDIT pages 1282 - 1289. Insert Seat Size TAEGU line 1328 |
|||||
