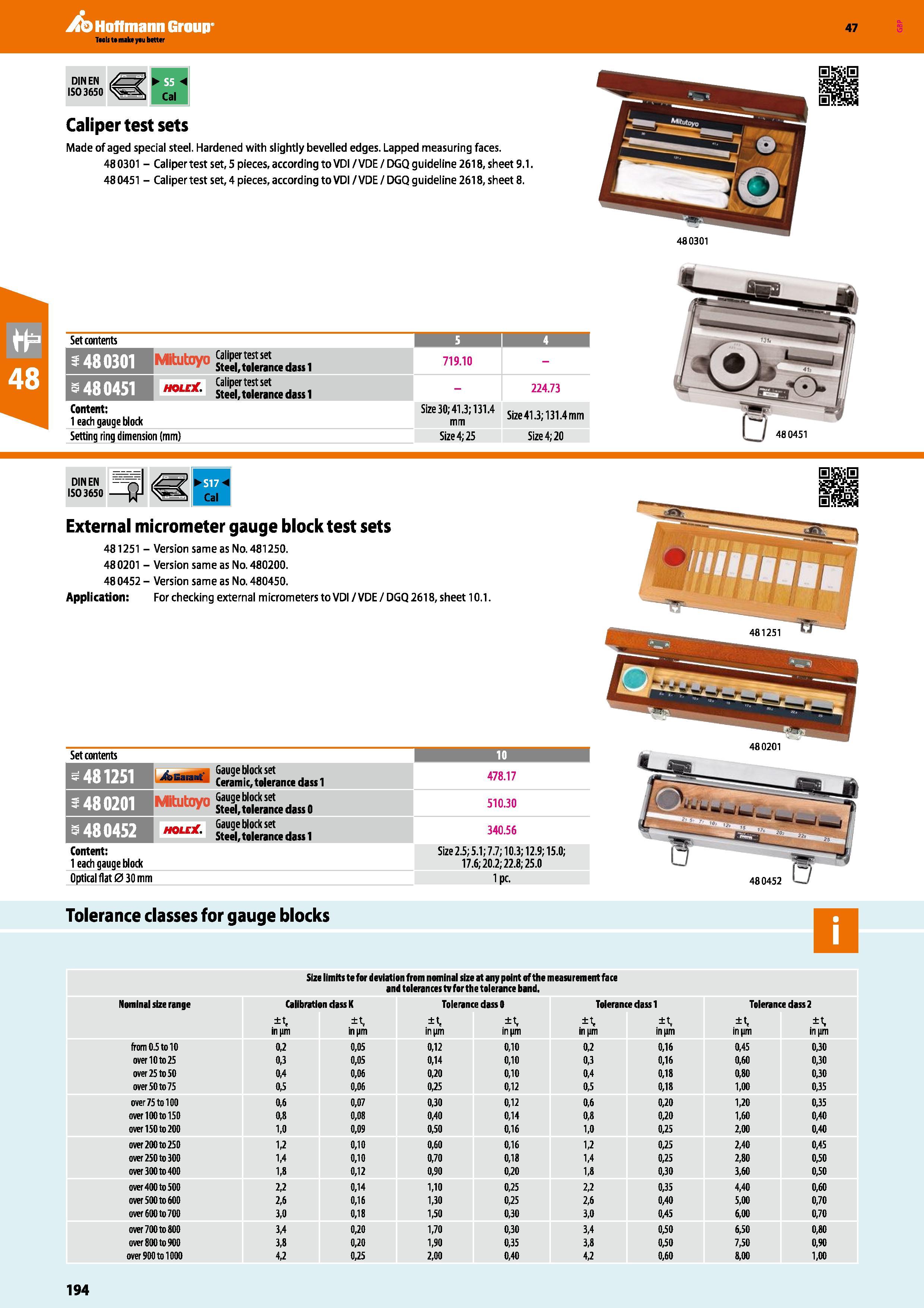

Hoffmann Group 47 Caliper test sets Made of aged special steel. Hardened with slightly bevelled edges. Lapped measuring faces. 48 0301 - Caliper test set, 5 pieces, according to VDI / VDE / DGQ guideline 2618, sheet 9.1. 480451 - Caliper test set, 4 pieces, according to VDI /VDE / DGQ guideline 2618, sheet 8. 480301 Set contents 1 4 Mitutoyo Caliper test set Steel, tolerance dass 1 719.10 - 480451 OZ3 Caliper test set Steel, tolerance dass 1 - 224.73 Content: 1 each gauge block Size 30; 41.3; 131.4 mm Size41.3; 131.4 mm Setting ring dimension (mm) Size 4; 25 Size 4; 20 External micrometer gauge block test sets 481251 - Version same as No. 481250. 480201 - Version same as No. 480200. 480452 - Version same as No. 480450. Application: For checking external micrometers to VDI / VDE / DGQ 2618, sheet 10.1. Set contents 10 481251 Gauge block set aBaa' Ceramic,tolerance dass 1 478.17 IfTTTTTMl 510.30 480452 unir Gauge block set Steel, tolerance dass 1 340.56 Content: 1 each gauge block Size 2.5;5.1;7.7; 10.3; 12.9; 15.0; 17.6; 20.2; 22.8; 25.0 Optical flat 030 mm 1 pc. Tolerance classes for gauge blocks Size limits te for deviation from nominal size at any point of the measurement face and tolerances tv for the tolerance band. Nominal size range Calibration dass K ±t, ±t, in im in pm Tolerance dass 0 ±t, ±t, in im in im Tolerance dass 1 ±1, ±t, in im in im Tolerance dass 2 ±t, ±t, in im in im from 0.5 to 10 0,2 0,05 0,12 0,10 0,2 0,16 0,45 0,30 over 10to25 0,3 0,05 0,14 0,10 0,3 0,16 0,60 0,30 over 25 to 50 0,4 0,06 0,20 0,10 0,4 0,18 0,80 0,30 over 50 to 75 0,5 0,06 0,25 0,12 0,5 0,18 1,00 0,35 over 75 to 100 0,6 0,07 0,30 0,12 0,6 0,20 1,20 0,35 over 100 to150 0,8 0,08 0,40 0,14 0,8 0,20 1,60 0,40 over 150 to 200 1,0 0,09 0,50 0,16 1,0 0,25 2,00 0,40 over 200 to 250 1,2 0,10 0,60 0,16 1,2 0,25 2,40 0,45 over 250 to 300 1,4 0,10 0,70 0,18 1,4 0,25 2,80 0,50 over 300 to 400 1,8 0,12 0,90 0,20 1,8 0,30 3,60 0,50 over 400 to 500 2,2 0,14 1,10 0,25 2,2 0,35 4,40 0,60 over 500 to 600 2,6 0,16 1,30 0,25 2,6 0,40 5,00 0,70 over 600 to 700 3,0 0,18 1,50 0,30 3,0 0,45 6,00 0,70 over 700 to 800 over 800 to 900 over 900 to 1000 3,4 3,8 4,2 0,20 0,20 0,25 1,70 1,90 2,00 0,30 0,35 0,40 3,4 3,8 4,2 0,50 0,50 0,60 6.50 7.50 8,00 0,80 0,90 1,00 481251 480201 194
