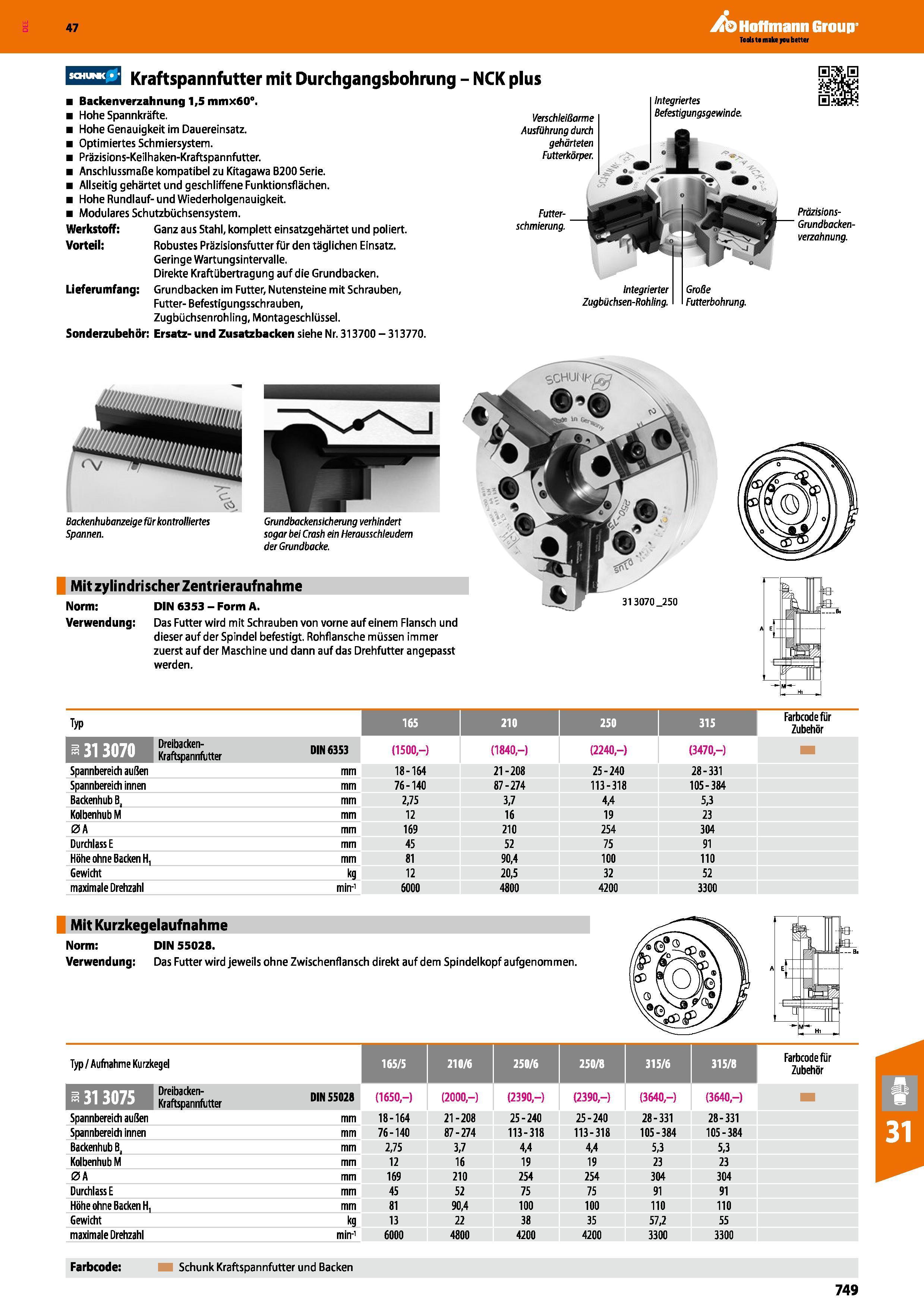

Kraftspannfutter mit Durchgangsbohrung Backenverzahnung 1,5 mmx60° Hohe Spannkräfte Hohe Genauigkeit im Dauereinsatz Optimiertes Schmiersystem Pr

Kraftspannfutter mit Durchgangsbohrung Backenverzahnung 1,5 mmx60°. Hohe Spannkräfte. Hohe Genauigkeit im Dauereinsatz. Optimiertes Schmiersystem. Präzisions-Keilhaken-Kraftspannfutter. Anschlussmaße kompatibel zu Kitagawa B200 Serie. Allseitig gehärtet und geschliffene Funktionsflächen. Hohe Rundlauf- und Wiederholgenauigkeit. Modulares Schutzbüchsensystem. Werkstoff Ganz aus Stahl, komplett einsatzgehärtet und poliert. Vorteil Robustes Präzisionsfutter für den täglichen Einsatz. Geringe Wartungsintervalle. Direkte Kraftübertragung auf die Grundbacken. Lieferumfang Grundbacken im Futter, Nutensteine mit Schrauben, Futter- Befestigungsschrauben, Zugbüchsenrohling, Montageschlüssel. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 313700 313770. m Präzisions- Grundbacken- verzahnung. Backenhubanzeige für kontrolliertes Spannen. Grundbackensicherung verhindert sogar bei Crash ein Herausschleudern der Grundbacke. Mit zylindrischer Zentrieraufnahme Norm DIN 6353 Form A. Verwendung Das Futter wird mit Schrauben von vorne auf einem Flansch und dieser auf der Spindel befestigt. Rohflansche müssen immer zuerst auf der Maschine und dann auf das Drehfutter angepasst werden. 313070 _250 Typ 1 Zubehör 313070 Dreibacken- Kraftspannfutter Spannbereich außen Spannbereich innen Backenhub B, Kolbenhub M 0A Durchlass E Höhe ohne Backen H, Gewicht maximale Drehzahl DIN 6353 mm kg min-1 (1500,-) 18-164 76-140 2,75 12 169 45 81 12 6000 (1840,-) 21-208 87-274 3,7 16 210 52 90.4 20.5 4800 (2240,-) (3470,-) Mit Kurzkegelaufnahme Norm DIN 55028. Verwendung Das Futter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. Typ / Aufnahme Ku rzkegel 165/5 210/6 250/6 250/8 315/6 Farbcodefür Zubehör 313075 Dreibacken- Kraftspannfiitter DIN 55028 (1650,-) (2000,-) (2390,-) (2390,-) (3640,-) (3640,-) Spannbereich außen mm 18-164 21-208 25-240 25-240 28-331 28-331 Spannbereich innen mm 76-140 87 274 113-318 113-318 105 384 105 384 Backenhub B, mm 2,75 3,7 4,4 4,4 5,3 5,3 Kolbenhub M mm 12 16 19 19 23 23 0A mm 169 210 254 254 304 304 Durchlass E mm 45 52 75 75 91 91 Höhe ohne Backen H, mm 81 90,4 100 100 110 110 Gewicht kg 13 22 38 35 57,2 55 maximale Drehzahl min-1 6000 4800 4200 4200 3300 3300 Farbcode Schunk Kraftspannfutter und Backen Futter- schmierung. NCK plus Verschleißarme Ausführung durch gehärteten Futterkörper. Integriertes Befestigungsgewinde Integrierter Zugbüchsen-Rohling. Große Futterbohrung. 749 Katalog 47 Hoffmann Group 9
