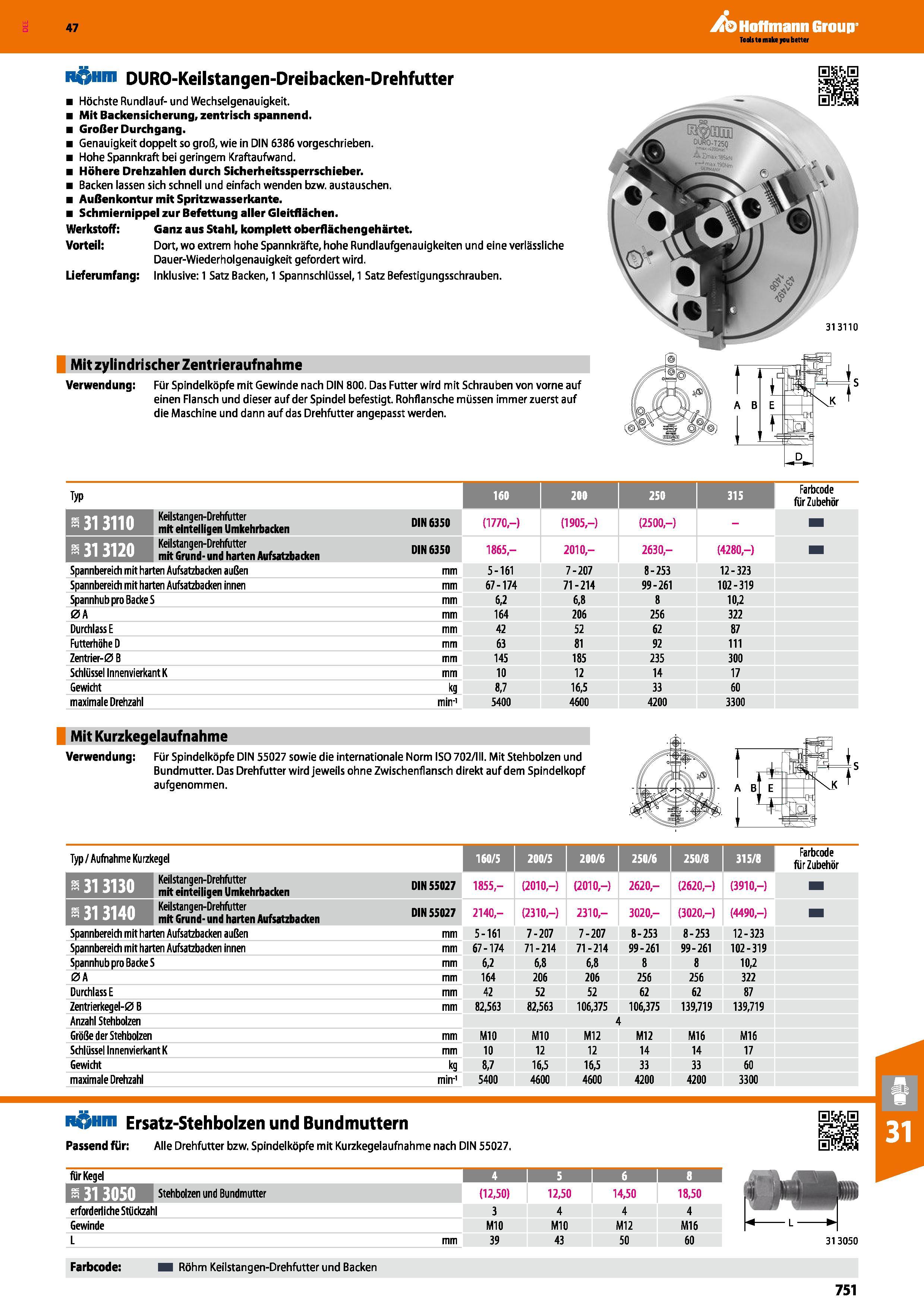

DURO-Keilstangen-Dreibacken-Drehfutter Höchste Rundlauf- und Wechselgenauigkeit Mit Backensicherung, zentrisch spannend Großer Durchgang Genauigk

DURO-Keilstangen-Dreibacken-Drehfutter Höchste Rundlauf- und Wechselgenauigkeit. Mit Backensicherung, zentrisch spannend. Großer Durchgang. Genauigkeit doppelt so groß, wie in DIN 6386 vorgeschrieben. Hohe Spannkraft bei geringem Kraftaufwand. Höhere Drehzahlen durch Sicherheitssperrschieber. Backen lassen sich schnell und einfach wenden bzw. austauschen. Außenkontur mit Spritzwasserkante. Schmiernippel zur Befettung aller Gleitflächen. Werkstoff Ganz aus Stahl, komplett oberflächengehärtet. Vorteil Dort, wo extrem hohe Spannkräfte, hohe Rundlaufgenauigkeiten und eine verlässliche Dauer-Wiederholgenauigkeit gefordert wird. Lieferumfang Inklusive 1 Satz Backen, 1 Spannschlüssel, 1 Satz Befestigungsschrauben. Mit zylindrischer Zentrieraufnahme Verwendung Für Spindelköpfe mit Gewinde nach DIN 800. Das Futter wird mit Schrauben von vorne auf einen Flansch und dieser auf der Spindel befestigt. Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden. 160 200 250 Farbcode für Zubehör Keilstangen-Drehfutter mit einteiligen Umkehrbacken DIN 6350 (1770,-) (1905,-) (2500,-) Keilstangen-Drehfutter mit Grund- und harten Aufsatzbacken DIN 6350 1865,- 2010,- 2630,- (4280,-) Spannbereich mit harten Aufsatzbacken außen mm 5-161 7-207 8-253 12-323 Spannbereich mit harten Aufsatzbacken innen mm 67-174 71-214 99-261 102-319 Spannhub pro Backe S mm 6,2 6,8 8 10,2 0A mm 164 206 256 322 Durchlass E mm 42 52 62 87 Futterhöhe D mm 63 81 92 111 Zentrier-0 B mm 145 185 235 300 Schlüssel Innenvierkant K mm 10 12 14 17 Gewicht kg 8,7 16,5 33 60 maximale Drehzahl mir-' 5400 4600 4200 3300 Mit Kurzkegelaufnahme Verwendung Für Spindelköpfe DIN 55027 sowie die internationale Norm ISO 702/III. Mit Stehbolzen und Bundmutter. Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. Typ/Aufnahme Kurzkegel 160/5 200/5 200/6 250/6 250/8 315/8 Farbcode für Zubehör Keilstangen-Drehfutter mit einteiligen Umkehrbacken DIN 55027 1855,- (2010,-) (2010,-) 2620,- (2620,-) (3910,-) Keilstangen-Drehfutter mit Grund- und harten Aufsatzbacken DIN 55027 2140,- (2310,-) 2310,- 3020,- (3020,-) (4490,-) Spannbereich mit harten Aufsatzbacken außen mm 5-161 7-207 7-207 8-253 8-253 12-323 Spannbereich mit harten Aufsatzbacken innen mm 67-174 71-214 71-214 99-261 99-261 102-319 Spannhub pro BackeS mm 6,2 6,8 6,8 8 8 10,2 0A mm 164 206 206 256 256 322 Durchlass E mm 42 52 52 62 62 87 Zentrierkegel-0 B mm 82,563 82,563 106,375 106,375 139,719 139,719 Anzahl Stehbolzen 4 Größe der Stehbolzen mm MIO MIO M12 MI 2 MI 6 M16 Schlüssel Innenvierkant K mm 10 12 12 14 14 17 Gewicht kg 8,7 16,5 16,5 33 33 60 maximale Drehzahl min-1 5400 4600 4600 4200 4200 3300 R Hm Ersatz-Stehbolzen und Bundmuttern Passend für Alle Drehfutter bzw. Spindelköpfe mit Kurzkegelaufnahme nach DIN 55027. für Kegel HXB I 3 I 6 1 B Stehbolzen und Bundmutter (12,50) 12,50 14,50 18,50 erforderliche Stückzahl 3 4 4 4 Gewinde M10 M10 M12 M16 L mm 39 43 50 60 313050 Farbcode Rohm Keilstangen-Drehfutter und Backen 751 Katalog 47 Hoffmann Group RföHm
