Eine Vielzahl weiterer Futter, wie Planscheibe, übergroße Planspiralfutter oder Sonderfutter auf Anfrage bei Hoffmann Group Mit Kurzkegelaufnahme

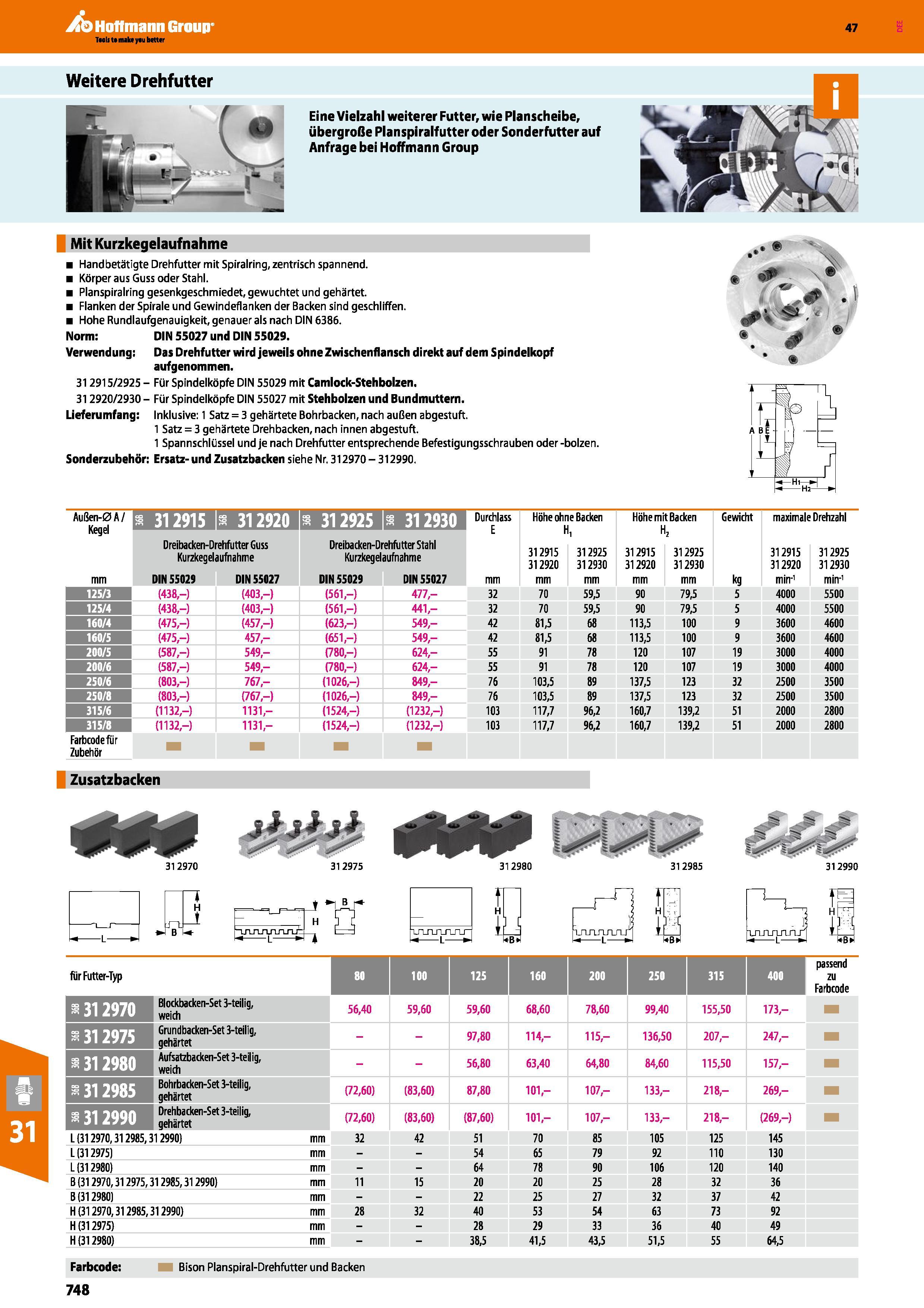

Eine Vielzahl weiterer Futter, wie Planscheibe, übergroße Planspiralfutter oder Sonderfutter auf Anfrage bei Hoffmann Group Mit Kurzkegelaufnahme Hand betätigte Drehfutter mit Spiralring, zentrisch spannend. Körper aus Guss oder Stahl. Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. Hohe Rundlaufgenauigkeit, genauer als nach DIN 6386. Norm DIN 55027 und DIN 55029. Verwendung; Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. 312915/2925 Für Spindelköpfe DIN 55029 mit Camlock-Stehbolzen. 312920/2930 Für Spindelköpfe DIN 55027 mit Stehbolzen und Bundmuttern. Lieferumfang Inklusive 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft. 1 Satz = 3 gehärtete Drehbacken, nach innen abgestuft. 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder-bolzen. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 312970 312990. Außen-0 A/ Kegel mm s 312915 s 312920 a 312925 s 312930 Durchlass E mm Höhe ohne Backen U Höhe mit Backen U Gewicht maximale Drehzahl Dreibacken-Drehfutter Guss Kurzkegelaufnahme DIN 55029 DIN 55027 Dreibacken-Drehhitter Stahl Kurzkegelaufnahme DIN 55029 DIN 55027 ni 312915 312920 mm 312925 312930 mm 2 312915 312920 mm 312925 312930 mm kg 312915 312920 min-1 312925 312930 min-1 125/3 (438,-) (403,-) (561,-) 477- 32 70 59,5 90 79,5 5 4000 5500 125/4 (438,-) (403,-) (561,-) 441- 32 70 59,5 90 79,5 5 4000 5500 160/4 (475,-) (457,-) (623,-) 549,- 42 81,5 68 113,5 100 9 3600 4600 160/5 (475,-) 457,- (651,-) 549,- 42 81,5 68 113,5 100 9 3600 4600 200/5 (587,-) 549,- (780,-) 624,- 55 91 78 120 107 19 3000 4000 200/6 (587,-) 549,- (780,-) 624,- 55 91 78 120 107 19 3000 4000 250/6 (803,-) 767- (1026,-) 849,- 76 103,5 89 137,5 123 32 2500 3500 250/8 (803,-) (767,-) (1026,-) 849,- 76 103,5 89 137,5 123 32 2500 3500 315/6 (1132,-) 1131,- (1524,-) (1232,-) 103 117,7 96,2 160,7 139,2 51 2000 2800 315/8 (1132,-) 1131,- (1524,-) (1232,-) 103 117,7 96,2 160,7 139,2 51 2000 2800 Farbcode für Zubehör Zusatzbacken 31 2970 31 2975 31 2980 312990 H n u njTJTJTJTrLTLfr. L 'S fiir Futter-Typ D 100 125 160 200 250 315 passend zu Farbcode 312970 Blockbacken-Set 3-teilig, weich 56,40 59,60 59,60 68,60 78,60 99,40 155,50 173- 312975 Grundbacken-Set 3-teilig, gehärtet 97,80 114,- 115- 136,50 207,- 247,- 312980 Aufsatzbacken-Set 3-teilig, weich 56,80 63,40 64,80 84,60 115,50 157- 1312985 Bohrbacken-Set 3-teilig, gehärtet (72,60) (83,60) 87,80 101,- 107- 133,- 218,- 269,- 312990 Drehbacken-Set 3-teilig, gehärtet (72,60) (83,60) (87,60) 101,- 107- 133,- 218,- (269,-) L (312970,312985,312990) mm 32 42 51 70 85 105 125 145 L (312975) mm 54 65 79 92 110 130 L (312980) mm 64 78 90 106 120 140 B (312970,312975,312985,312990) mm 11 15 20 20 25 28 32 36 B (312980) mm 22 25 27 32 37 42 H (312970,312985,312990) mm 28 32 40 53 54 63 73 92 H (312975) mm 28 29 33 36 40 49 H (312980) mm 38,5 41,5 43,5 51,5 55 64,5 Farbcode Bison Planspiral-Drehfutter und Backen Weitere Drehfutter 748 Hoffmann Group Katalog 47
