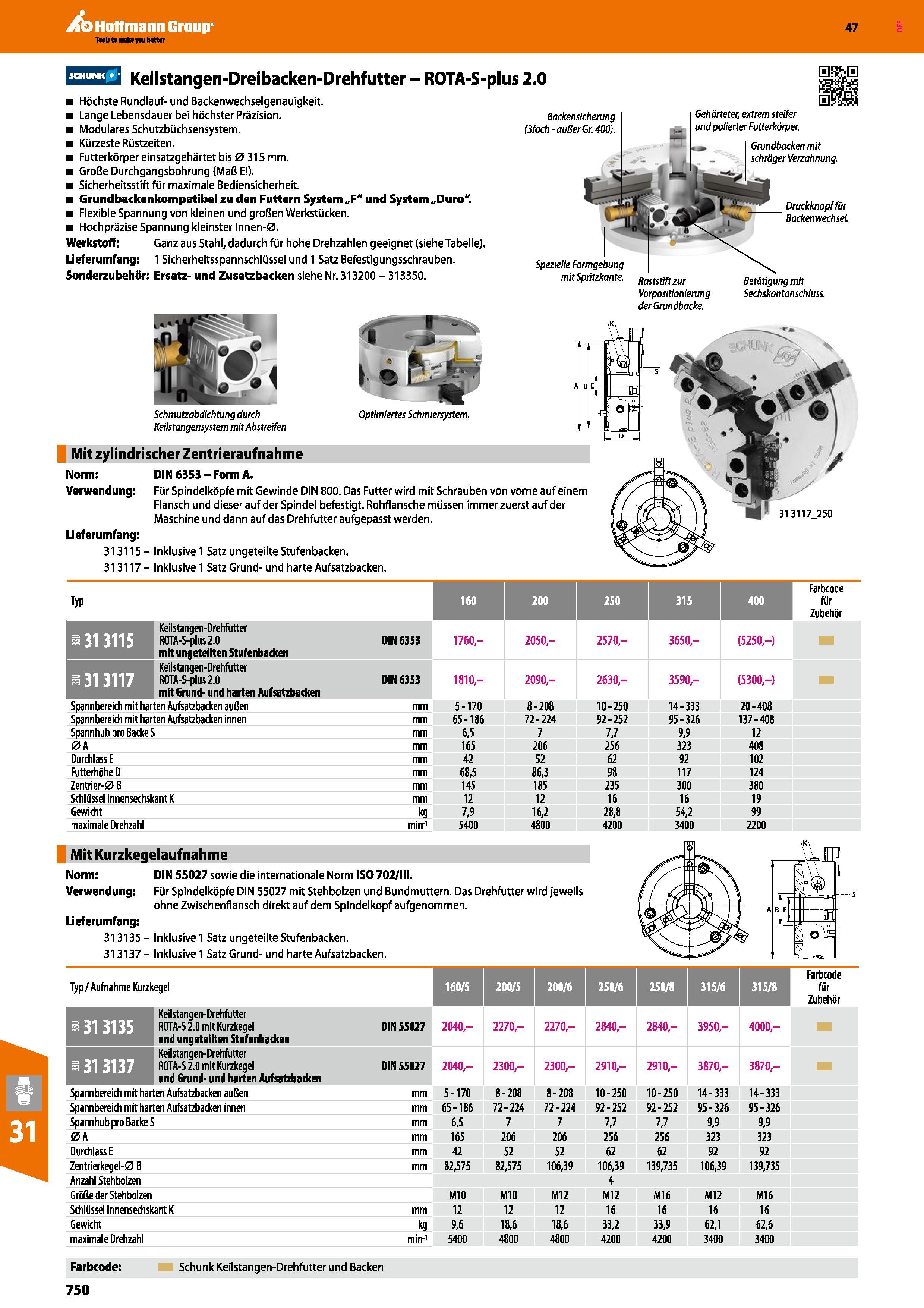

Keilstangen-Dreibacken-Drehfutter ROTA-S-plus 2 0 Höchste Rundlauf- und Backenwechselgenauigkeit Lange Lebensdauer bei höchster Präzision Modular

Keilstangen-Dreibacken-Drehfutter ROTA-S-plus 2.0 Höchste Rundlauf- und Backenwechselgenauigkeit. Lange Lebensdauer bei höchster Präzision. Modulares Schutzbüchsensystem. Kürzeste Rüstzeiten. Futterkörper einsatzgehärtet bis 0 315mm. Große Durchgangsbohrung (Maß E ). Sicherheitsstift für maximale Bediensicherheit. Grundbackenkompatibel zu den Futtern System „F" und System „Duro". Flexible Spannung von kleinen und großen Werkstücken. Hochpräzise Spannung kleinster lnnen-0. Werkstoff Ganz aus Stahl, dadurch für hohe Drehzahlen geeignet (siehe Tabelle). Lieferumfang 1 Sicherheitsspannschlüssel und 1 Satz Befestigungsschrauben. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 313200 313350. Backensicherung (3fach -außerGr. 400 Spezielle Formgebung mit Spritzkante Gehärteter, extrem steifer und polierter Futterkörper. Grundbacken mit schräger Verzahnung. Druckknopf für Backenwechsel. Raststift zur Betätigung mit Vorpositionierung Sechskantanschluss, der Grundbacke Schmutzabdichtung durch Keilstangensystem mit Abstreifen m Optimiertes Schmiersystem. Mit zylindrischer Zentrieraufnahme Norm DI N 6353 Form A. Verwendung Für Spindelköpfe mit Gewinde DIN 800. Das Futter wird mit Schrauben von vorne auf einem Flansch und dieser auf der Spindel befestigt. Rohflansche müssen immer zuerst auf der Maschine und dann auf das Drehfutter aufgepasst werden. Lieferumfang 313115 Inklusive 1 Satz ungeteilte Stufenbacken. 313117 Inklusive 1 Satz Grund- und harte Aufsatzbacken. 160 D 250 315 400 Farbcode für Zubehör Keilstangen-Drehfutter ROTA-S-plus 2.0 mit ungeteilten Stufenbacken DIN 6353 1760,- 2050,- 2570,- 3650,- (5250,-) Keilstangen-Drehfutter ROTA-S-plus 2.0 mit Grand- und harten Aufsatzbacken DIN 6353 1810,- 2090,- 2630,- 3590,- (5300,-) Spannbereich mit harten Aufsatzbacken außen mm 5-170 8-208 10-250 14-333 20-408 Spannbereich mit harten Aufsatzbacken innen mm 65-186 72-224 92-252 95 326 137-408 Spannhub pro BackeS mm 6,5 7 7,7 9,9 12 0A mm 165 206 256 323 408 Durchlass E mm 42 52 62 92 102 Futterhöhe D mm 68,5 86,3 98 117 124 Zentrier-0 B mm 145 185 235 300 380 Schlüssel Innensechskant K mm 12 12 16 16 19 Gewicht kg 7,9 16,2 28,8 54,2 99 maximale Drehzahl min-1 5400 4800 4200 3400 2200 Mit Kurzkegelaufnahme Norm DIN 55027 sowie die internationale Norm ISO 702/111. Verwendung Für Spindelköpfe DIN 55027 mit Steh bolzen und Bundmuttern. Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. Lieferumfang 313135 Inklusive 1 Satz ungeteilte Stufenbacken. 313137 Inklusive 1 Satz Grund- und harte Aufsatzbacken. Typ / Aufnahme Ku rzkegel 160/5 200/5 200/6 250/6 250/8 315/6 315/8 Farbcode Tür Zubehör Keilstangen-Drehfutter R0TA-S 2.0 mit Kurzkegel und ungeteilten Stufenbacken DIN 55027 2040,- 2270,- 2270,- 2840,- 2840,- 3950,- 4000,- Keilstangen-Drehfutter R0TA-S 2.0 mit Kurzkegel und Grund- und harten Aufsatzbacken DIN 55027 2040,- 2300,- 2300,- 2910,- 2910,- 3870,- 3870,- Spannbereich mit harten Aufsatzbacken außen mm 5-170 8-208 8-208 10-250 10-250 14-333 14-333 Spannbereich mit harten Aufsatzbacken innen mm 65-186 72-224 72-224 92 252 92 252 95-326 95 326 Spannhub pro BackeS mm 6,5 7 7 7,7 7,7 9,9 9,9 0A mm 165 206 206 256 256 323 323 Durchlass E mm 42 52 52 62 62 92 92 Zentrierkegel-0 B mm 82,575 82,575 106,39 106,39 139,735 106,39 139,735 Anzahl Stehbolzen 4 Größe der Stehbolzen MIO M10 M12 M12 M16 M12 M16 Schlüssel Innensechskant K mm 12 12 12 16 16 16 16 Gewicht kg 9,6 18,6 18,6 33,2 33,9 62,1 62,6 maximale Drehzahl min-1 5400 4800 4800 4200 4200 3400 3400 Farbcode 750 Schunk Keilstangen-Drehfutter und Backen Hoffmann Group Katalog 47
