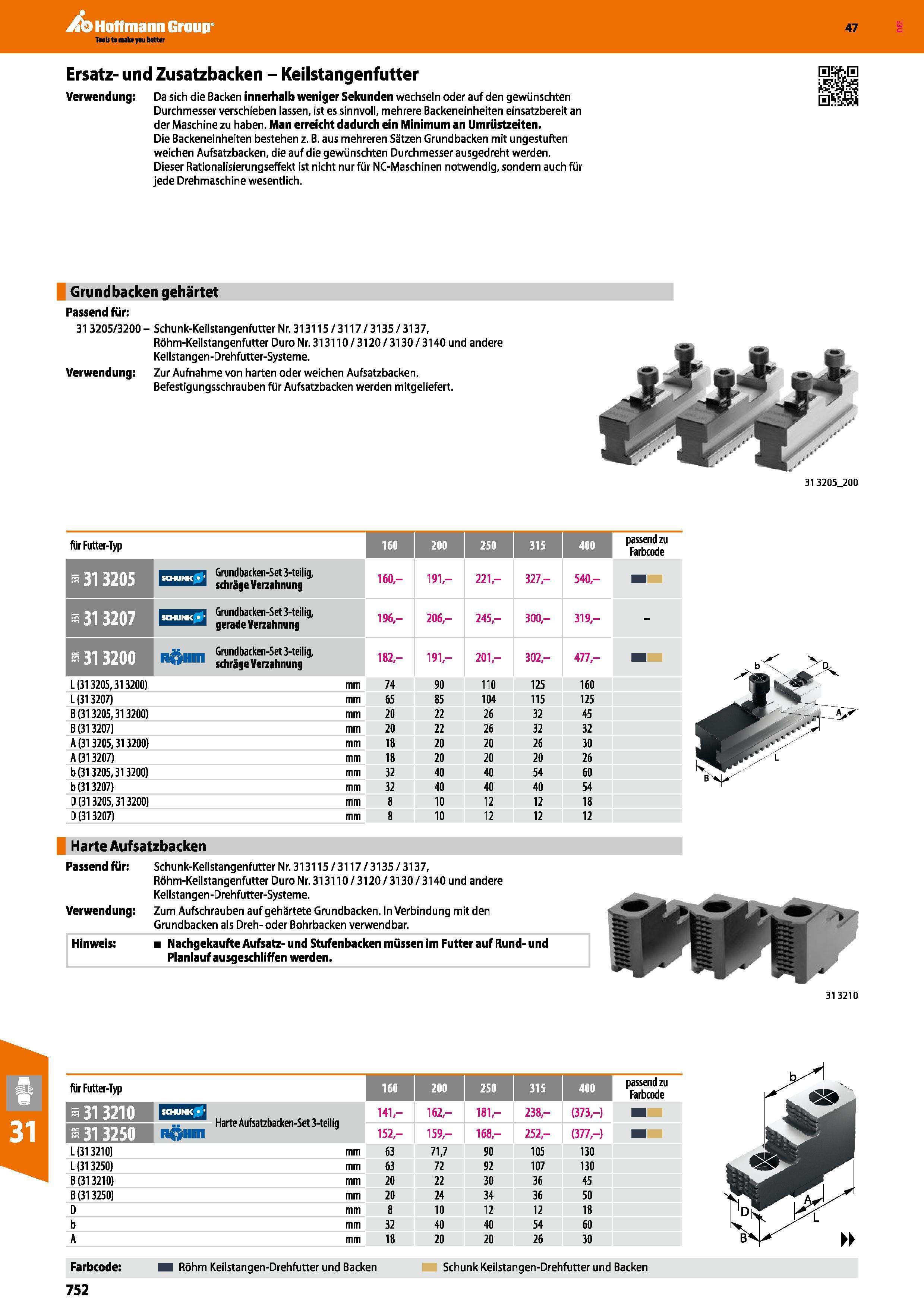

Ersatz- und Zusatzbacken Keilstangenfutter Verwendung; Da sich die Backen innerhalb weniger Sekunden wechseln oderauf den gewünschten Durchmesser

Ersatz- und Zusatzbacken Keilstangenfutter Verwendung; Da sich die Backen innerhalb weniger Sekunden wechseln oderauf den gewünschten Durchmesser verschieben lassen, ist es sinnvoll, mehrere Backeneinheiten einsatzbereit an der Maschine zu haben. Man erreicht dadurch ein Minimum an Umrüstzeiten, Die Backeneinheiten bestehen z. B. aus mehreren Sätzen Grundbacken mit ungestuften weichen Aufsatzbacken, die auf die gewünschten Durchmesser ausgedreht werden. Dieser Rationalisierungseffekt ist nicht nur für NC-Maschinen notwendig, sondern auch für jede Drehmaschine wesentlich. Grundbacken gehärtet Passend für; 313205/3200- Schunk-Keilstangenfutter Nr.313115/3117/3135/3137, Röhm-Keilstangenfutter Dura Nr. 313110 / 3120 / 3130 / 3140 und andere Keilstangen-Drehfutter-Systeme. Verwendung; Zur Aufnahme von harten oder weichen Aufsatzbacken. Befestigungsschrauben für Aufsatzbacken werden mitgeliefert. 31 3205_200 für Futter-Typ 313205 313207 313200 n Hm Grundbacken-Set 3-teilig, schräge Verzahnung Grundbacken-Set 3-teilig, gerade Verzahnung Grundbacken-Set 3-teilig, schräge Verzahnung L (313205,313200) L (313207) B (31 3205,313200) B (31 3207) A (313205,313200) A (313207) b (313205,313200) b (313207) D (313205,313200) D (313207) mm 160 250 315 160,- 191,- 221,- 327,- 540,- 196- 206- 245,- 300,- 319- 182,- 191, 201, 302,- 477,- 74 90 110 125 160 65 85 104 115 125 20 22 26 32 45 20 22 26 32 32 18 20 20 26 30 18 20 20 20 26 32 40 40 54 60 32 40 40 40 54 8 10 12 12 18 8 10 12 12 12 Harte Aufsatzbacken passendzu Farbcode Passend für Schunk-Keilstangenfutter Nr. 313115/3117/3135/3137, Röhm-Keilstangenfutter Duro Nr. 313110 / 3120 / 3130 / 3140 und andere Keilstangen-Drehfutter-Systeme. Verwendung Zum Aufschrauben auf gehärtete Grundbacken. In Verbindung mit den Grundbacken als Dreh- oder Bohrbacken verwendbar. Hinweis Nachgekaufte Aufsatz- und Stufenbacken müssen im Futter auf Rund- und Planlauf ausgeschliffen werden. 313210 fiir Futter-Typ 160 250 315 passendzu Farbcode Marte Aufsatzbacken-Set 3-teilig 141,- 162,- 181,- 238,- (373,-) RÖHm 152,- 159,- 168,- 252,- (377,-) L (313210) mm 63 71,7 90 105 130 L (313250) mm 63 72 92 107 130 B (313210) mm 20 22 30 36 45 B (31 3250) mm 20 24 34 36 50 D mm 8 10 12 12 18 b mm 32 40 40 54 60 A mm 18 20 20 26 30 Farbcode Rohm Keilstangen-Drehfutter und Backen Schunk Keilstangen-Drehfutter und Backen 752 Hoffmann Group Katalog 47
