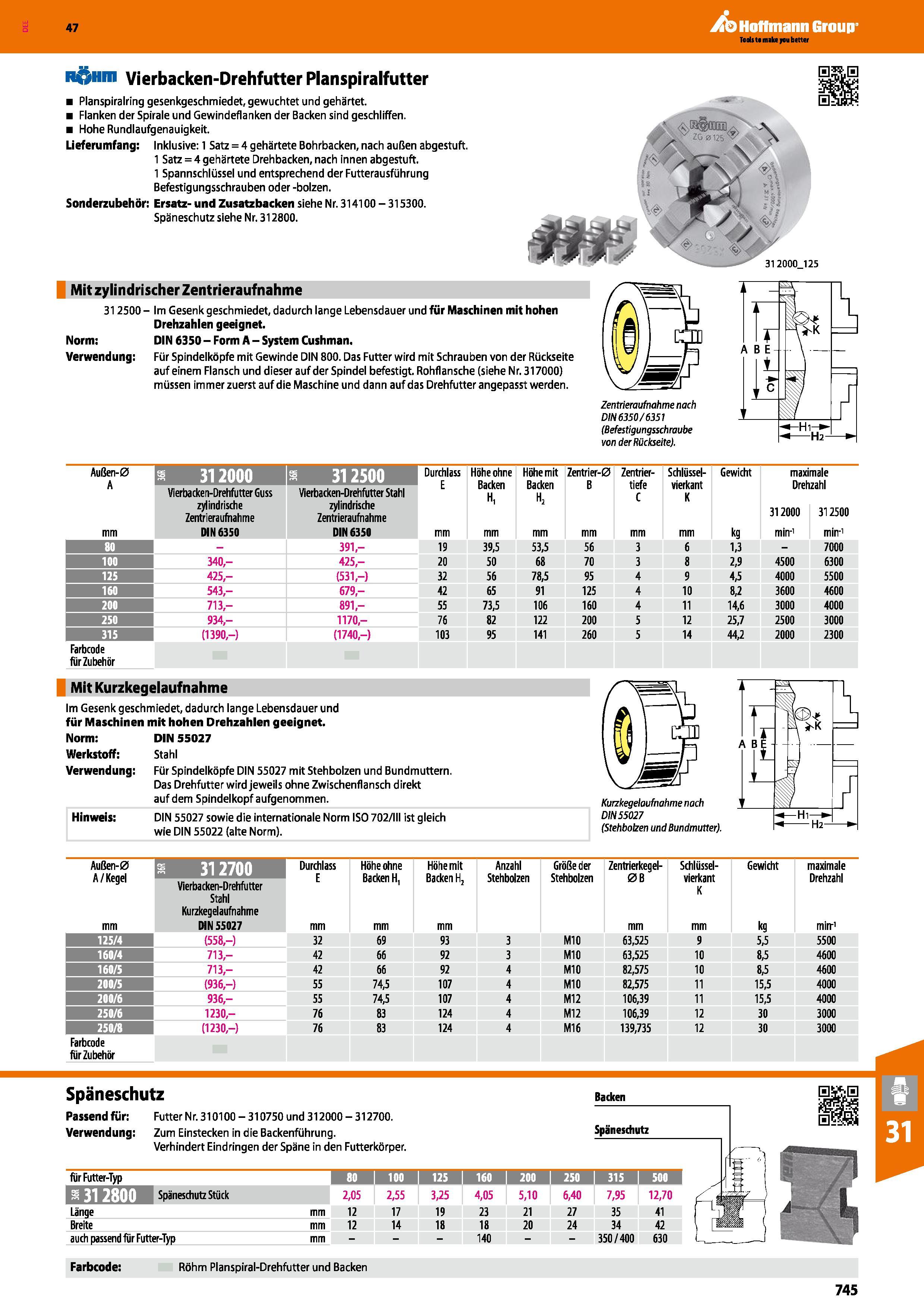

Vierbacken-Drehfutter Planspiralfutter Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet Flanken der Spirale und Gewindeflanken der Backen

Vierbacken-Drehfutter Planspiralfutter Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. Hohe Rundlaufgenauigkeit. Lieferumfang Inklusive 1 Satz = 4 gehärtete Bohrbacken, nach außen abgestuft. 1 Satz = 4 gehärtete Drehbacken, nach innen abgestuft. 1 Spannschlüssel und entsprechend der Futterausführung Befestigungsschrauben oder -bolzen. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 314100 315300. Späneschutz siehe Nr. 312800. Mit zylindrischer Zentrieraufnahme 312500- Im Gesenk geschmiedet, dadurch lange Lebensdauer und für Maschinen mit hohen Drehzahlen geeignet. Norm DIN 6350 Form A System Cushman. Verwendung Für Spindelköpfe mit Gewinde DIN 800. Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt. Rohflansche (siehe Nr. 317000) müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden. Zentrieraufnahme nach DIN6350/635I (Befestigungsschraube von der Rückseite). Außen-0 A 7FH s 312500 Durchlass E Höhe ohne Backen H, Höhe mit Backen h2 Zentrier-0 B Zentrier- tiefe C Schlüssel- vierkant K Gewicht maximale Drehzahl 312000 312500 Vierbacken-Drehfutter Guss zylindrische Zentrieraufnahme Vierbacken-Drehfutter Stahl zylindrische Zentrieraufnahme mm DIN 6350 DIN 6350 mm kg min-1 mir1 80 391,- 19 39,5 53,5 56 3 6 1,3 7000 100 340,- 425,- 20 50 68 70 3 8 2,9 4500 6300 125 425,- (531,-) 32 56 78,5 95 4 9 4,5 4000 5500 160 543,- 679,- 42 65 91 125 4 10 8,2 3600 4600 200 713,- 891,- 55 73,5 106 160 4 11 14,6 3000 4000 250 934- 1170,- 76 82 122 200 5 12 25,7 2500 3000 315 (1390,-) (1740,-) 103 95 141 260 5 14 44,2 2000 2300 Farbcode fiir Zubehör Mit Kurzkegelaufnahme Im Gesenk geschmiedet, dadurch lange Lebensdauer und für Maschinen mit hohen Drehzahlen geeignet. Norm DIN 55027 Werkstoff Stahl Verwendung Für Spindelköpfe DIN 55027 mit Stehbolzen und Bundmuttern. Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. Hinweis DIN 55027 sowie die internationale Norm ISO 702/III ist gleich wie DIN 55022 (alte Norm). Kurzkegelaufnahme nach DIN55027 (Stehbolzen und Bundmutter). Außen-0 A / Kegel mm Vierbacken-Drehfutter Stahl Kurzkegelaufnahme DIN 55027 Durchlass E mm Höhe ohne Backen H, mm Höhe mit Backen H, mm Anzahl Stehbolzen Größe der Stehbolzen Zentrierkegel- 0B mm Schlüssel- vierkant K mm Gewicht kg maximale Drehzahl mirr1 125/4 (558,-) 32 69 93 3 MIO 63,525 9 5,5 5500 160/4 713,- 42 66 92 3 M10 63,525 10 8,5 4600 160/5 713,- 42 66 92 4 M10 82,575 10 8,5 4600 200/5 (936,-) 55 74,5 107 4 M10 82,575 11 15,5 4000 200/6 936,- 55 74,5 107 4 M12 106,39 11 15,5 4000 250/6 1230,- 76 83 124 4 MI 2 106,39 12 30 3000 250/8 (1230,-) 76 83 124 4 M16 139,735 12 30 3000 Farbcode für Zubehör Späneschutz Passend für Futter N r. 310100 310750 und 312000 312700. Verwendung Zum Einstecken in die Backenführung. Verhindert Eindringen der Späne in den Futterkörper. Backen Späneschutz für Futter-Typ in 100 I 125 I 160 1 200 I 250 I 315 IHIfl Späneschutz Stück 2,05 2,55 3,25 4,05 5,10 6,40 7,95 12,70 Länge mm 12 17 19 23 21 27 35 41 Breite mm 12 14 18 18 20 24 34 42 auch passend für Futter-Typ mm 140 350 / 400 630 Farbcode Röhm Planspiral-Drehfutter und Backen 745 Katalog 47 Hoffmann Group RföHm
