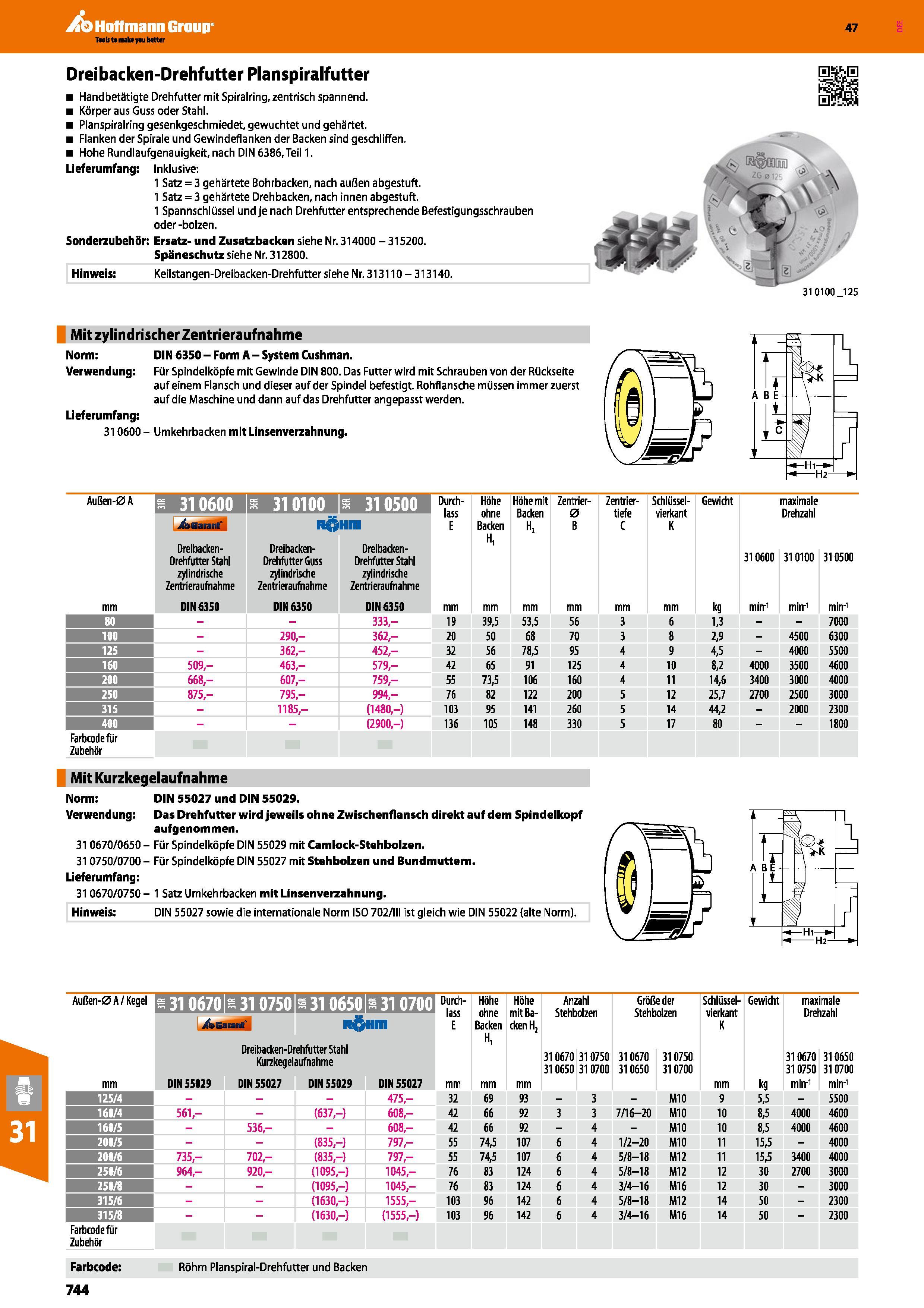

Dreibacken-Drehfutter Planspiralfutter Hand betätigte Drehfutter mit Spiralring, zentrisch spannend. Körper aus Guss oder Stahl. Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. Hohe Rundlaufgenauigkeit, nach DIN 6386, Teil 1. Lieferumfang Inklusive 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft. 1 Satz = 3 gehärtete Drehbacken, nach innen abgestuft. 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder -bolzen. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 314000 315200. Späneschutz siehe Nr. 312800. Hinweis Keilstangen-Dreibacken-Drehfutter siehe Nr. 313110- 313140. Mit zylindrischer Zentrieraufnahme Norm DIN 6350 Form A System Cushman. Verwendung Für Spindelköpfe mit Gewinde DIN 800. Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt. Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden. Lieferumfang 310600 Umkehrbacken mit Linsenverzahnung. Außen-0 A 310100 310500 Dreibacken-Drehfutter Stahl zylindrische Zentrieraufnahme n Hin Dreibacken-Drehfutter Guss zylindrische Zentrieraufnahme Dreibacken-Drehfutter Stahl zylindrische Zentrieraufnahme Durch- Höhe Höhe mit Zentrierlass ohne Backen 0 E Backen H2 B H, Zentrier- Schlüssel- Gewicht tiefe Vierkant C K maximale Drehzahl 310600 310100 310500 mm DIN 6350 DIN 6350 DIN 6350 mm kg min-' min-1 min-1 80 333,- 19 39,5 53,5 56 3 6 1,3 7000 100 290,- 362- 20 50 68 70 3 8 2,9 4500 6300 125 362,- 452,- 32 56 78,5 95 4 9 4,5 4000 5500 160 509,- 463,- 579,- 42 65 91 125 4 10 8,2 4000 3500 4600 200 668,- 607,- 759,- 55 73,5 106 160 4 11 14,6 3400 3000 4000 250 875,- 795,- 994,- 76 82 122 200 5 12 25,7 2700 2500 3000 315 1185- (1480,-) 103 95 141 260 5 14 44,2 2000 2300 400 (2900,-) 136 105 148 330 5 17 80 1800 Farbcodefür Zubehör Mit Kurzkegelaufnahme Norm DIN 55027 und DIN 55029. Verwendung Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. 310670/0650 Für Spindelköpfe DIN 55029 mit Camlock-Stehbolzen. 310750/0700 Für Spindelköpfe DIN 55027 mit Stehbolzen und Bundmuttern. Lieferumfang 310670/0750 1 Satz Umkehrbacken mit Linsenverzahnung. Hinweis DIN 55027 sowie die internationale Norm ISO 702/III ist gleich wie DIN 55022 (alte Norm). Außen-0 A/ Kegel -310670 “31 0750 310650 310700 Durch- lass E Höhe ohne Backen H, mm Höhe mit Backen H, Anzahl Stehbolzen Größe der Stehbolzen Schlüssel- vierkant K Gewicht maximale Drehzahl i&Gaiant° nÖHm mm DIN 55029 Drei backen-Drehfu tter Stahl Kurzkegelaufnahme DIN 55027 DIN 55029 DIN 55027 mm 310670 310650 310750 310700 310670 310650 310750 310700 mm kg 310670 310750 min-1 310650 310700 min-1 125/4 475- 32 69 93 3 MIO 9 5,5 5500 160/4 561,- (637,-) 608,- 42 66 92 3 3 7/16-20 MIO 10 8,5 4000 4600 160/5 536- 608,- 42 66 92 4 M10 10 8,5 4000 4600 200/5 (835,-) 797,- 55 74,5 107 6 4 1/2-20 M10 11 15,5 4000 200/6 735- 702,- (835,-) 797,- 55 74,5 107 6 4 5/8-18 M12 11 15,5 3400 4000 250/6 964,- 920,- (1095,-) 1045- 76 83 124 6 4 5/8-18 M12 12 30 2700 3000 250/8 (1095,-) 1045, 76 83 124 6 4 3/4-16 MI 6 12 30 3000 315/6 (1630,-) 1555, 103 96 142 6 4 5/8-18 M12 14 50 2300 315/8 (1630,-) (1555,-) 103 96 142 6 4 3/4-16 M16 14 50 2300 Farbcodefür Zubehör Farbcode Röhm Planspiral-Drehfutter und Backen 744 Hoffmann Group Katalog 47
