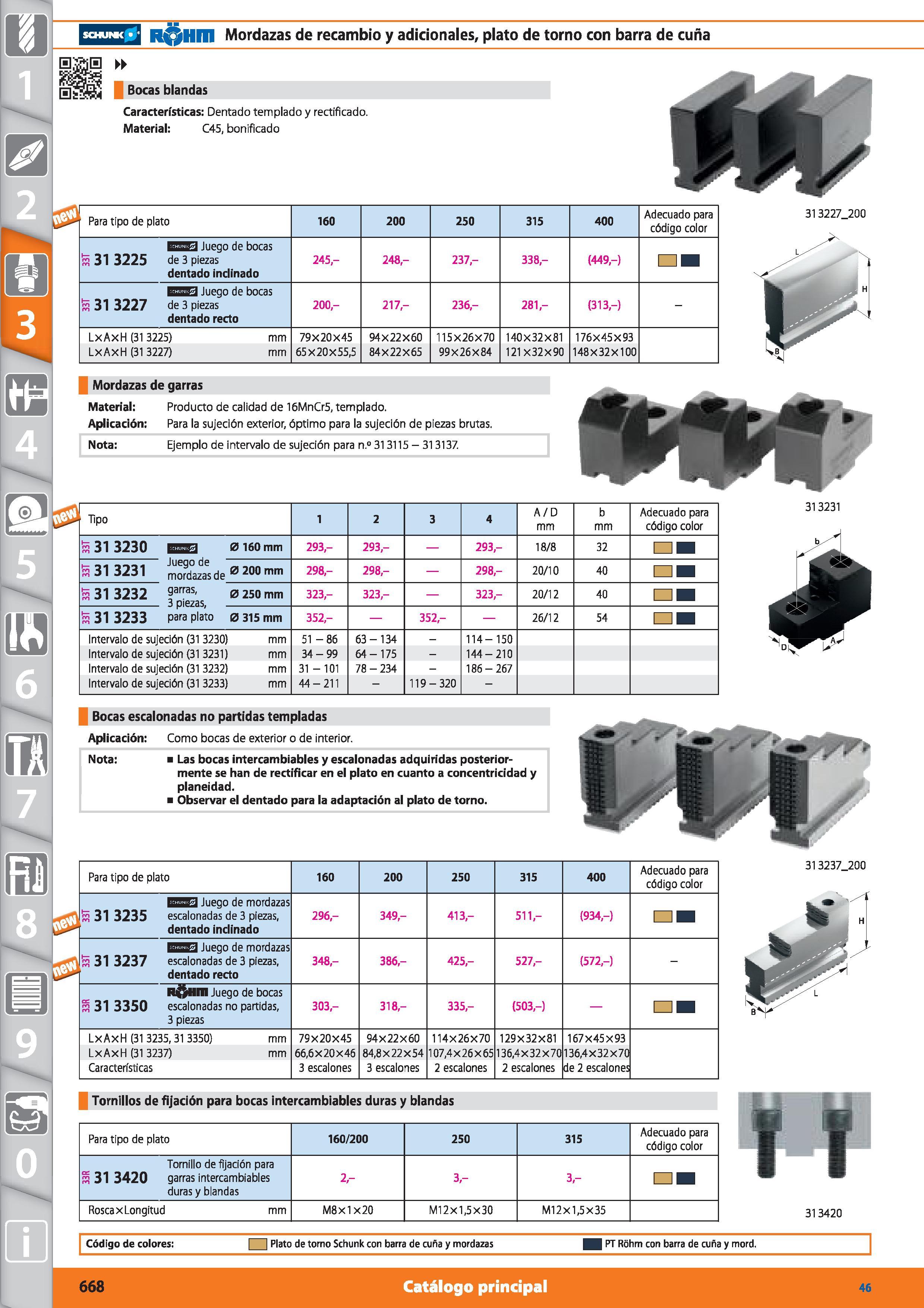

m 1 R Hm Mordazas de recambio y adicionales, plato de torno con barra de cuña Eg¡¡0 ¡r ' Bocas blandas Características: Dentado templado y rectificado. Material: C45, bonificado Para tipo de plato 160 200 250 315 400 Adecuado para código color mm-1 Juego de bocas ¡3 31 3225 de 3 piezas dentado inclinado 245,- 248- 237,- 338- (449,-) E3B Juego de bocas 313227 de 3 piezas dentado recto 200,- 217- 236,- 281- (313,-) - LxAxH (31 3225) mm 79X 20 X45 94X 22 X60 115X26X70 140X32X81 176X45X93 LxAxH (31 3227) mm 65X20X55,5 84X22X65 99X26X84 121X32X90 148X32X100 Mordazas de garras Material: Producto de calidad de 16MnCr5, templado. Aplicación: Para la sujeción exterior, óptimo para la sujeción de piezas brutas. Nota: Ejemplo de intervalo de sujeción para n.° 313115 - 313137. Tipo 1 2 3 4 A/D mm b mm Adecuado para código color ¡3 31 3230 wa 0 160 mm 293,- 293,- 293,- 18/8 32 5 31 3231 mordazas de 0 mm 298,- 298,- 298,- 20/10 40 5 31 3232 fras' 0 250 mm í proa , 323- 323,- 323,- 20/12 40 R 31 3233 para plato 0 315 mm 352,- 352- 26/12 54 intervalo de sujeción (31 3230) mm 51 -86 63-134 - 114-150 intervalo de sujeción (31 3231) mm 34-99 64-175 - 144-210 intervalo de sujeción (31 3232) mm 31 - 101 78 - 234 - 186-267 intervalo de sujeción (31 3233) mm 44-211 - 119-320 - Bocas escalonadas no partidas templadas Aplicación: Como bocas de exterior o de interior. Nota: Las bocas intercambiables y escalonadas adquiridas posterior- mente se han de rectificar en el plato en cuanto a concentricidad y planeidad. Observar el dentado para la adaptación al plato de torno. Para tipo de plato 160 200 250 315 400 Adecuado para código color Juego de mordazas 13 31 3235 escalonadas de 3 piezas, dentado inclinado 296- 349- 413,- 511,- (934,-) Juego de mordazas ¡3 31 3237 escalonadas de 3 piezas, dentado recto 348- 386- 425,- 527,- (572,-) - R Hm Juego de bocas R 31 3350 escalonadas no partidas, 3 piezas 303- 318- 335,- (503,-) LxAxH (31 3235,31 3350) mm 79X20X45 94X22X60 114X26X70 129X32X81 167 X45 X 93 LxAxH (31 3237) mm 66,6x20x46 84,8x22x54 107,4x 26 x 65 136,4x32x70 136,4x32x7C Características 3 escalones 3 escalones 2 escalones 2 escalones de 2 escalones 313227_200 L j A 313231 313237_200 Tornillos de fijación para bocas intercambiables duras y blandas Para tipo de plato 160/200 250 315 Adecuado para código color Tornillo de fijación para R 31 3420 garras intercambiables duras y blandas 2- 3- 3- Rosca x Longitud mm M8x1x20 M12x1,5x30 M12x1,5x35 fj u T T 313420 Código de colores: I Plato de torno Schunk con barra de cuña y mordazas PT Rohm con barra de cuña y mord. 668 Catálogo principal 46
