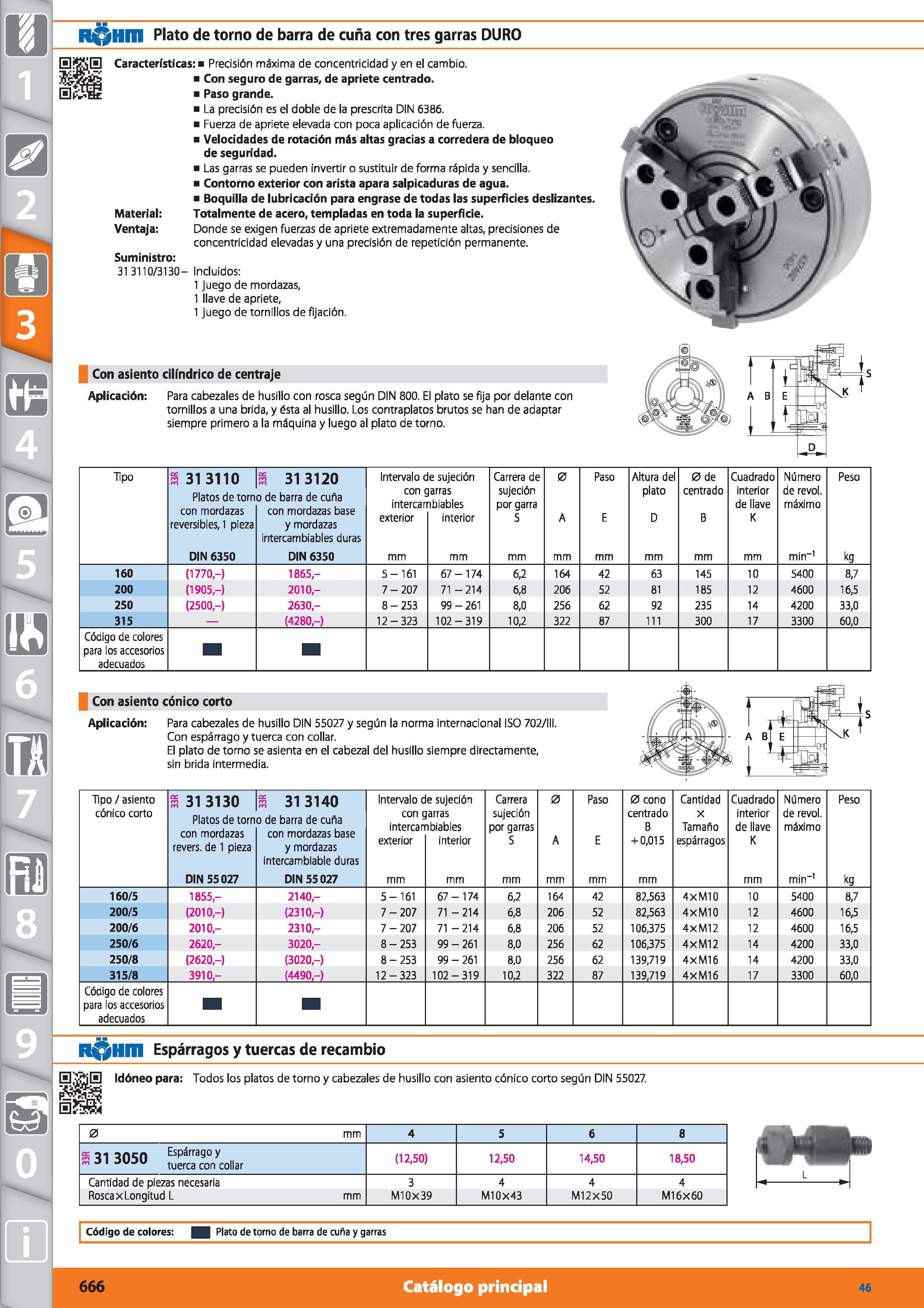

R HIII Plato de torno de barra de cuña con tres garras DURO HítyE Características: Precisión máxima de concentricidad y en el cambio. Con seguro de garras, de apriete centrado. Paso grande. La precisión es el doble de la prescrita DIN 6386. Fuerza de apriete elevada con poca aplicación de fuerza. Velocidades de rotación más altas gracias a corredera de bloqueo de seguridad. Las garras se pueden invertir o sustituir de forma rápida y sencilla. Contorno exterior con arista apara salpicaduras de agua. Boquilla de lubricación para engrase de todas las superficies deslizantes. Material: Totalmente de acero, templadas en toda la superficie. Ventaja: Donde se exigen fuerzas de apriete extremadamente altas, precisiones de concentricidad elevadas y una precisión de repetición permanente. Suministro: 313110/3130- Incluidos: 1 juego de mordazas, 1 llave de apriete, 1 juego de tornillos de fijación. Con asiento cilindrico de centraje Aplicación: Para cabezales de husillo con rosca según DIN 800. El plato se fija por delante con tornillos a una brida, y ésta al husillo. Los contraplatos brutos se han de adaptar siempre primero a la máquina y luego al plato de torno. A Tipo R 31 3110 Platos de torn con mordazas reversibles, 1 pieza DIN 6350 s 313120 o de barra de cuña con mordazas base y mordazas intercambiables duras DIN 6350 Intervalo ( con intercan exterior mm e sujeción arras iblables interior mm Carrera de sujeción por garra S mm 0 A mm Paso E mm Altura del plato D mm 0 de centrado B mm Cuadrado interior de llave K mm Número de revol. máximo min-1 Peso kg 160 (1770,-) 1865- 5-161 67-174 6,2 164 42 63 145 10 5400 8,7 200 (1905,-) 2010- 7-207 71 -214 6,8 206 52 81 185 12 4600 16,5 250 (2500,-) 2630- 8-253 99 - 261 8,0 256 62 92 235 14 4200 33,0 315 (4280,-) 12-323 102-319 10,2 322 87 111 300 17 3300 60,0 Código de colores para los accesorios adecuados Con asiento cónico corto Aplicación: Para cabezales de husillo DIN 55027 y según la norma internacional ISO 702/111. Con espárrago y tuerca con collar. El plato de torno se asienta en el cabezal del husillo siempre directamente, sin brida intermedia. Tipo / asiento cónico corto s 313130 Platos de torn con mordazas revers. de 1 pieza DIN 55027 R 313140 o de barra de cuña con mordazas base y mordazas intercambiable duras DIN 55027 Intervalo c con intercan exterior mm e sujeción arras ibiables interior mm Carrera sujeción por garras S mm 0 A mm Paso E mm 0 cono centrado B + 0,015 mm Cantidad X Tamaño espárragos Cuadrado interior de llave K mm Número de revol. máximo min-1 Peso kg 160/5 1855,- 2140- 5-161 67-174 6,2 164 42 82,563 4xM10 10 5400 8,7 200/5 (2010,-) (2310,-) 7-207 71 -214 6,8 206 52 82,563 4XM10 12 4600 16,5 200/6 2010- 2310- 7-207 71 -214 6,8 206 52 106,375 4xM12 12 4600 16,5 250/6 2620,- 3020- 8-253 99 - 261 8,0 256 62 106,375 4XM12 14 4200 33,0 250/8 (2620,-) (3020,-) 8-253 99 - 261 8,0 256 62 139,719 4xM16 14 4200 33,0 315/8 3910,- (4490,-) 12-323 102-319 10,2 322 87 139,719 4XM16 17 3300 60,0 Código de colores para los accesorios adecuados nfynm Espárragos y tuercas de recambio HífflE Idóneo para: Todos los platos de torno y cabezales de husillo con asiento cónico corto según DIN 55027. 0 mm 4 5 6 8 “313050 EsP3rrago y m tuerca con collar (12,50) 12,50 14,50 18,50 Cantidad de piezas necesaria 3 4 4 4 Rosca x Longitud L mm M10X39 M10X43 M12X50 M16X60 Código de colores: Plato de torno de barra de cuña y garras 666 Catálogo principal 46
