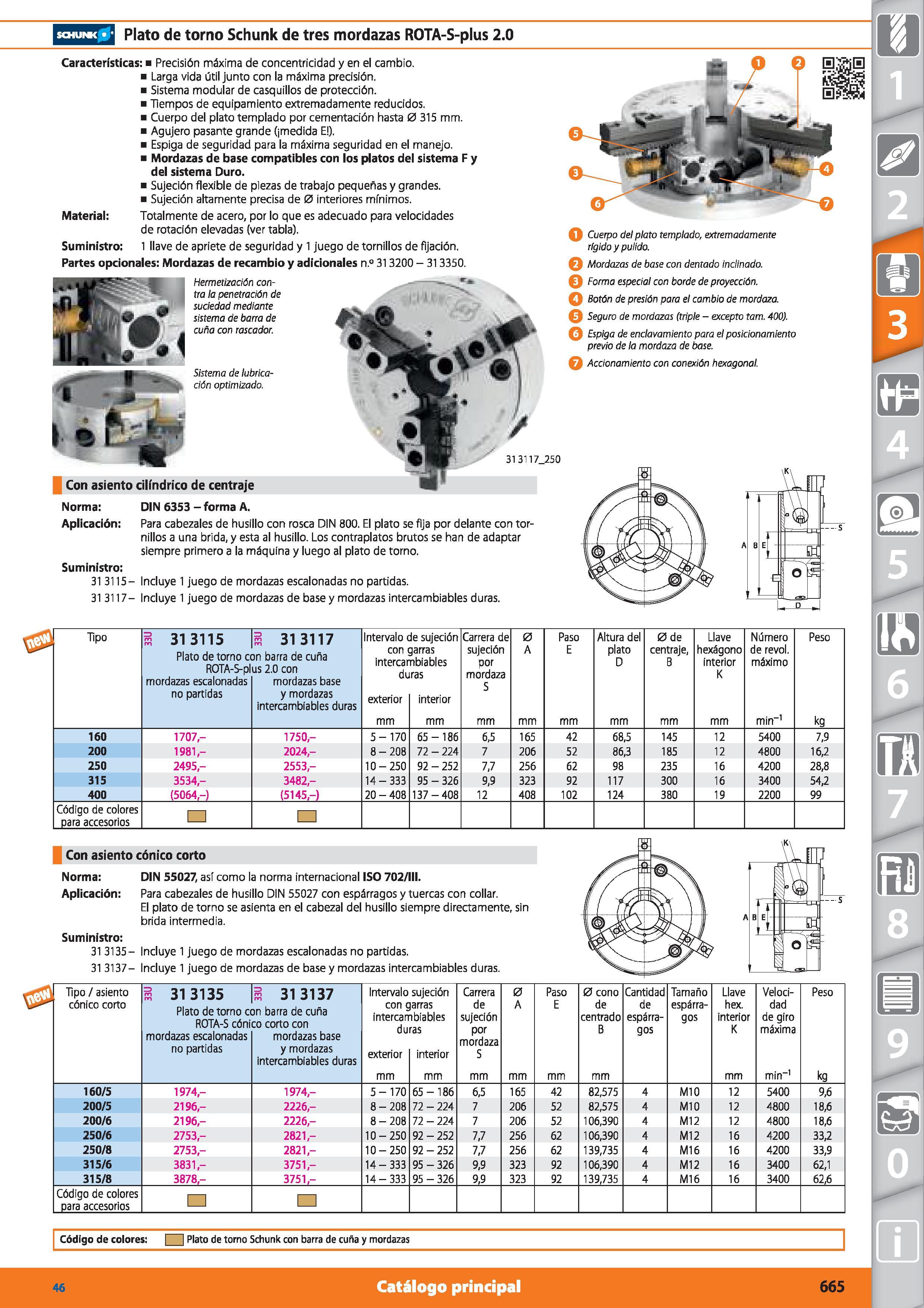

STJ Plato de torno Schunk de tres mordazas ROTA-S-plus 2.0 Características: Precisión máxima de concentricidad y en el cambio. Larga vida útil junto con la máxima precisión. Sistema modular de casquillos de protección. Tiempos de equipamiento extremadamente reducidos. Cuerpo del plato templado por cementación hasta 0 315 mm. Agujero pasante grande (¡medida E ). Espiga de seguridad para la máxima seguridad en el manejo. Mordazas de base compatibles con los platos del sistema F y del sistema Duro. Sujeción flexible de piezas de trabajo pequeñas y grandes. Sujeción altamente precisa de 0 interiores mínimos. Material: Totalmente de acero, por lo que es adecuado para velocidades de rotación elevadas (ver tabla). Suministro: 1 llave de apriete de seguridad y 1 juego de tornillos de fijación. Partes opcionales: Mordazas de recambio y adicionales n.° 313200 - 313350. i Hermetización con- L ' tra la penetración de suciedad mediante sistema de barra de cuña con rascador. Sistema de lubricación optimizado. O Cuerpo del plato templado, extremadamente rígido y pulido. Q Mordazas de base con dentado inclinado. O Forma especial con borde de proyección. O Botón de presión para el cambio de mordaza. Q Seguro de mordazas (triple - excepto tam. 400). O Espiga de enclavamiento para el posicionamiento previo de la mordaza de txjse. Q Accionamiento con conexión hexagonal. 313117_250 Con asiento cilindrico de centraje Norma: DIN 6353 - forma A. Aplicación: Para cabezales de husillo con rosca DIN 800. El plato se fija por delante con tor- nillos a una brida, y esta al husillo. Los contraplatos brutos se han de adaptar siempre primero a la máquina y luego al plato de torno. Suministro: 31 3115- incluye 1 juego de mordazas escalonadas no partidas. 313117- incluye 1 juego de mordazas de base y mordazas intercambiables duras. 3 Tipo s 313115 Plato de torno c ROTA-S-pl mordazas escalonadas no partidas s 313117 Dn barra de cuña us 2.0 con mordazas base y mordazas intercambiables duras Intervalo con intercar du exterior mm le sujeción jarras nbiables ras interior mm Carrera de sujeción por mordaza S mm 0 A mm Paso E mm Altura del plato D mm 0 de centraje, B mm Llave hexágono interior K mm Número de revol. máximo min-1 Peso kg 160 1707- 1750,- 5-170 65-186 6,5 165 42 68,5 145 12 5400 7,9 200 1981,- 2024,- 8-208 72 - 224 7 206 52 86,3 185 12 4800 16,2 250 2495- 2553,- 10-250 92 - 252 7,7 256 62 98 235 16 4200 28,8 315 3534- 3482,- 14-333 95 - 326 9,9 323 92 117 300 16 3400 54,2 400 (5064,-) (5145,-) 20 - 408 137-408 12 408 102 124 380 19 2200 99 Código de colores para accesorios Con asiento cónico corto Norma: DIN 55027, así como la norma internacional ISO 702/111. Aplicación: Para cabezales de husillo DIN 55027 con espárragos y tuercas con collar. El plato de torno se asienta en el cabezal del husillo siempre directamente, sin brida intermedia. Suministro: 31 3135- Incluye 1 juego de mordazas escalonadas no partidas. 31 3137- Incluye 1 juego de mordazas de base y mordazas intercambiables duras. Tipo / asiento cónico corto s 313135 Plato de torno c ROTA-S cóni mordazas escalonadas no partidas s 313137 Dn barra de cuña co corto con mordazas base y mordazas intercambiables duras Intervalo con c intercan du exterior mm sujeción arras iblables ras interior mm Carrera de sujeción por mordaza S mm 0 A mm Paso E mm 0 cono de centrado B mm Cantidad de espárra- gos Tamaño espárra- gos Llave hex. interior K mm Velocidad de giro máxima min-1 Peso kg 160/5 1974- 1974,- 5-170 65-186 6,5 165 42 82,575 4 MIO 12 5400 9,6 200/5 2196,- 2226,- 8-208 72 - 224 7 206 52 82,575 4 M10 12 4800 18,6 200/6 2196,- 2226,- 8-208 72 - 224 7 206 52 106,390 4 M12 12 4800 18,6 250/6 2753- 2821,- 10-250 92 - 252 7,7 256 62 106,390 4 M12 16 4200 33,2 250/8 2753- 2821,- 10-250 92 - 252 7,7 256 62 139,735 4 M16 16 4200 33,9 315/6 3831 - 3751,- 14-333 95 - 326 9,9 323 92 106,390 4 M12 16 3400 62,1 315/8 3878- 3751,- 14-333 95 - 326 9,9 323 92 139,735 4 M16 16 3400 62,6 Código de colores para accesorios Código de colores: Plato de torno Schunk con barra de cuña y mordazas 665 r Catálogo principal
