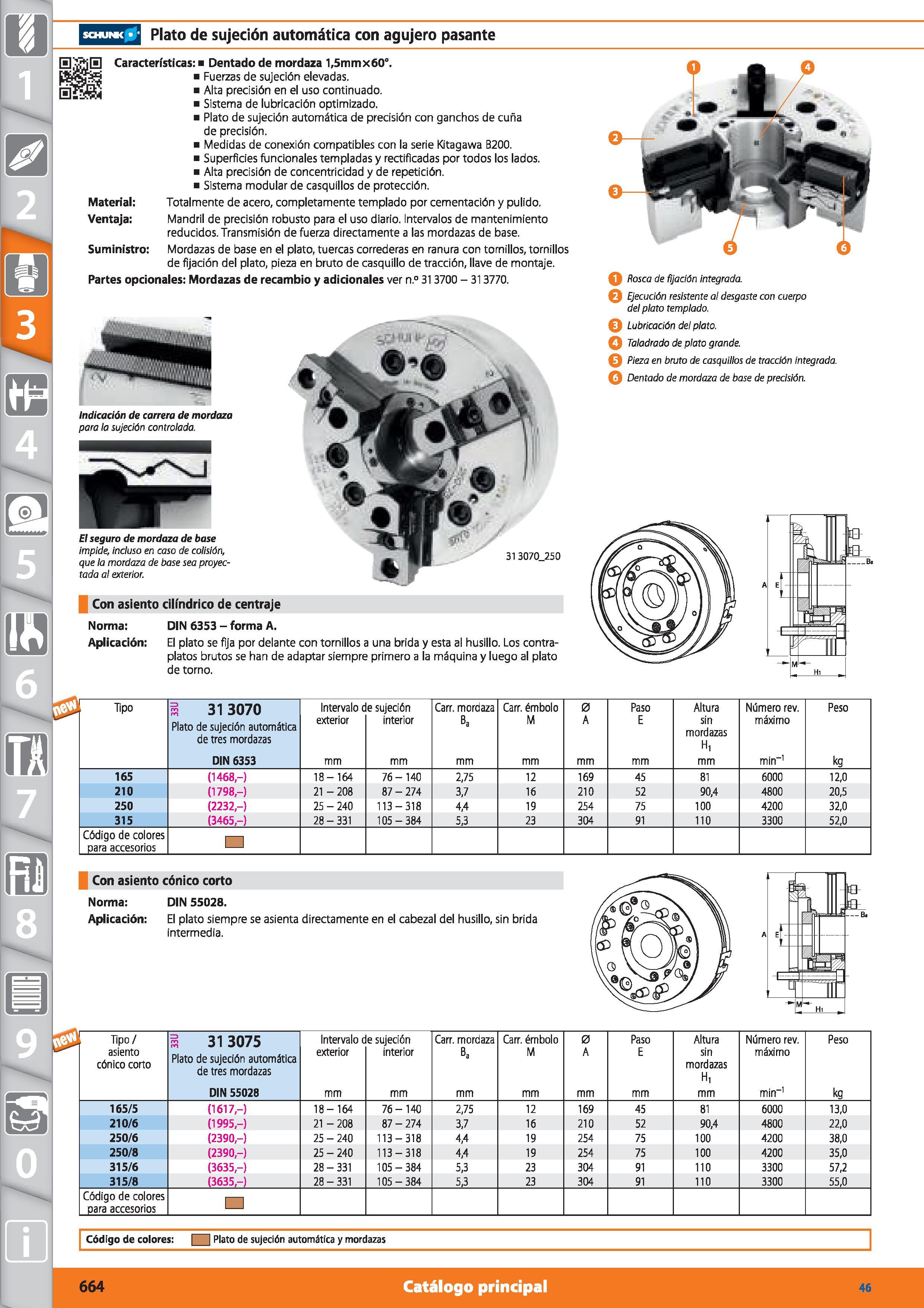

gii Plato de sujeción automática con agujero pasante Características: Dentado de mordaza 1,5mmx60°. Fuerzas de sujeción elevadas. Alta precisión en el uso continuado. Sistema de lubricación optimizado. Plato de sujeción automática de precisión con ganchos de cuña de precisión. Medidas de conexión compatibles con la serie Kitagawa B200. Superficies funcionales templadas y rectificadas por todos los lados. Alta precisión de concentricidad y de repetición. Sistema modular de casquillos de protección. Material: Totalmente de acero, completamente templado por cementación y pulido. Ventaja: Mandril de precisión robusto para el uso diario. Intervalos de mantenimiento reducidos. Transmisión de fuerza directamente a las mordazas de base. Suministro: Mordazas de base en el plato, tuercas correderas en ranura con tornillos, tornillos de fijación del plato, pieza en bruto de casquillo de tracción, llave de montaje. Partes opcionales: Mordazas de recambio y adicionales ver n.° 313700 - 313770. "Jl Indicación de carrera de mordaza para la sujeción controlada. El seguro de mordaza de base impide, incluso en caso de colisión, que la mordaza de base sea proyectada al exterior. 313070_250 Con asiento cilindrico de centraje Norma: DIN 6353 - forma A. Aplicación: El plato se fija por delante con tornillos a una brida y esta al husillo. Los contra- platos brutos se han de adaptar siempre primero a la máquina y luego al plato de torno. Q Rosca de fijación integrada Q Ejecución resistente al desgaste con cuerpo del plato templado. Q Lubricación del plato. Q Taladrado de plato grande Q Pieza en bruto de casquillos de tracción integrada. Q Dentado de mordaza de base de precisión. Tipo R 313070 Plato de sujeción automática de tres mordazas DIN 6353 intervalo ( exterior mm e sujeción interior mm Carr. mordaza Ba mm Carr. émbolo M mm 0 A mm Paso E mm Altura sin mordazas H, mm Número rev. máximo min-1 Peso kg 165 (1468,-) 18-164 76-140 2,75 12 169 45 81 6000 12,0 210 (1798,-) 21 - 208 87 - 274 3,7 16 210 52 90,4 4800 20,5 250 (2232,-) 25 - 240 113-318 4,4 19 254 75 100 4200 32,0 315 (3465,-) 28 - 331 105 - 384 5,3 23 304 91 110 3300 52,0 Código de colores para accesorios Con asiento cónico corto Norma: DIN 55028. Aplicación: El plato siempre se asienta directamente en el cabezal del husillo, sin brida intermedia. Tipo/ asiento cónico corto s 313075 Plato de sujeción automática de tres mordazas DIN 55028 intervalo ( exterior mm e sujeción interior mm Carr. mordaza Ba mm Carr. émbolo M mm 0 A mm Paso E mm Altura sin mordazas H, mm Número rev. máximo min-1 Peso kg 165/5 (1617,-) 18-164 76-140 2,75 12 169 45 81 6000 13,0 210/6 (1995,-) 21 - 208 87 - 274 3,7 16 210 52 90,4 4800 22,0 250/6 (2390,-) 25 - 240 113-318 4,4 19 254 75 100 4200 38,0 250/8 (2390,-) 25 - 240 113-318 4,4 19 254 75 100 4200 35,0 315/6 (3635,-) 28 - 331 105 - 384 5,3 23 304 91 110 3300 57,2 315/8 (3635,-) 28 - 331 105 - 384 5,3 23 304 91 110 3300 55,0 Código de colores oara accesorios Código de colores: Plato de sujeción automática y mordazas 664 Catálogo principal 46
