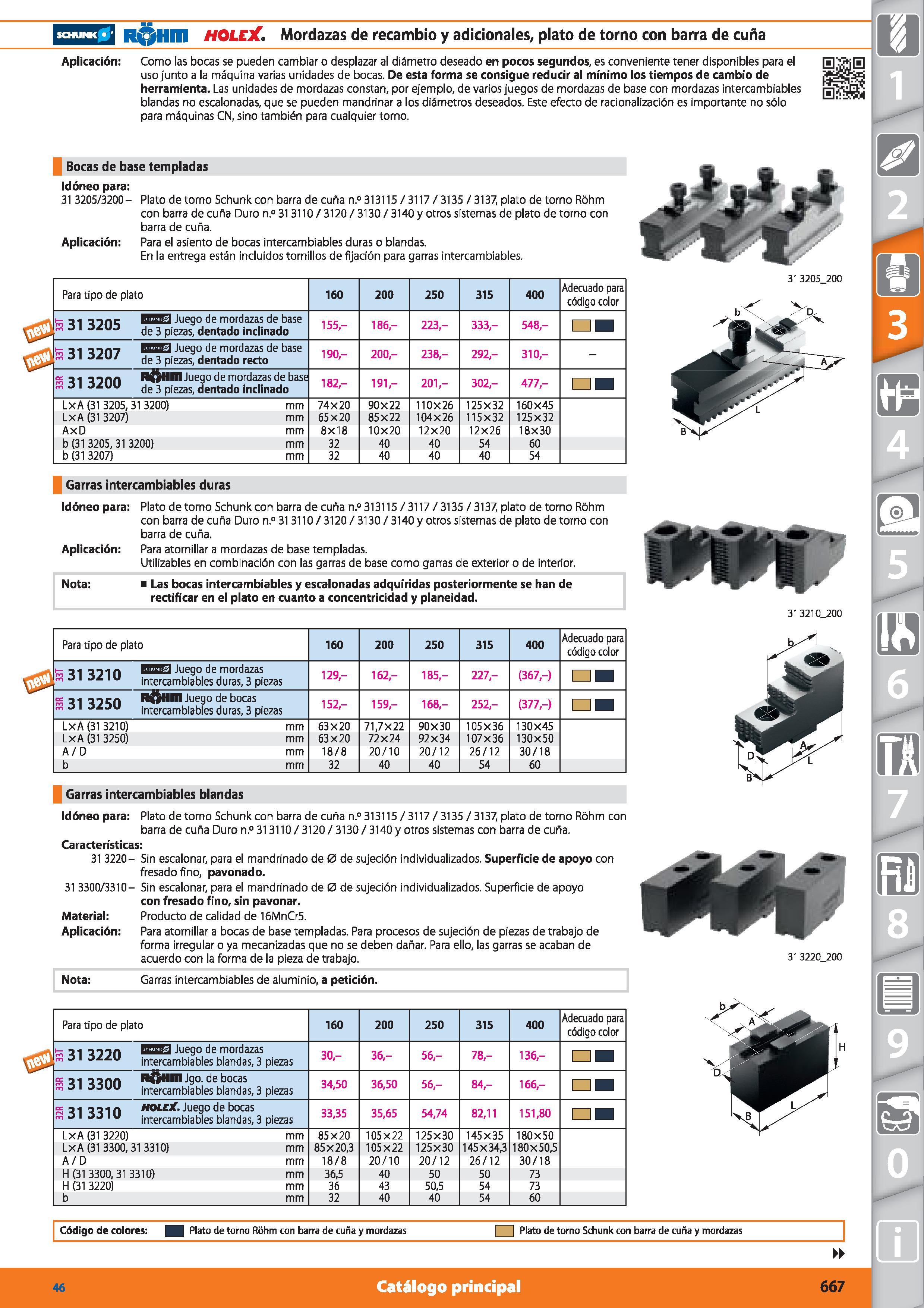

R Hm HOLEX Mordazas de recambio y adicionales, plato de torno con barra de cuña Aplicación: Como las bocas se pueden cambiar o desplazar al diámetro deseado en pocos segundos, es conveniente tener disponibles para el i uso junto a la máquina varias unidades de bocas. De esta forma se consigue reducir al mínimo los tiempos de cambio de herramienta. Las unidades de mordazas constan, por ejemplo, de varios juegos de mordazas de base con mordazas intercambiables g blandas no escalonadas, que se pueden mandrinar a los diámetros deseados. Este efecto de racionalización es importante no sólo para máquinas CN, sino también para cualquier torno. Bocas de base templadas Idóneo para: 31 3205/3200- Aplicación: Plato de torno Schunk con barra de cuña n.° 313115 / 3117 / 3135 / 3137, plato de torno Rohm con barra de cuña Duro n.° 313110 / 3120 / 3130 / 3140 y otros sistemas de plato de torno con barra de cuña. Para el asiento de bocas intercambiables duras o blandas. En la entrega están incluidos tornillos de fijación para garras intercambiables. Para tipo de plato 160 200 250 315 400 Adecuado para código color S313205 Juego de mordazas de base de 3 piezas, dentado inclinado 155,- 186,- 223- 333,- 548- S313207 21 Juego de mordazas de base de 3 piezas, dentado recto 190- 200,- 238,- 292,- 310,- - s 313200 R Hm Juego de mordazas de base de 3 piezas, dentado inclinado 182,- 191,- 201,- 302,- 477,- LxA (31 3205, 31 3200) mm 74X20 90X22 110X26 125X32 160X45 LxA (31 3207) mm 65x20 85x22 104x26 115x32 125x32 AxD mm 8x18 10x20 12x20 12x26 18x30 b (31 3205,31 3200) mm 32 40 40 54 60 b (31 3207) mm 32 40 40 40 54 Garras intercambiables duras Idóneo para: Aplicación: Plato de torno Schunk con barra de cuña n.° 313115 / 3117 / 3135 / 3137, plato de torno Rohm con barra de cuña Duro n.° 313110 / 3120 / 3130 / 3140 y otros sistemas de plato de torno con barra de cuña. Para atornillar a mordazas de base templadas. Utilizables en combinación con las garras de base como garras de exterior o de interior. Nota: Las bocas intercambiables y escalonadas adquiridas posteriormente se han de rectificar en el plato en cuanto a concentricidad y planeidad. Para tipo de plato 160 200 250 315 400 Adecuado para código color 5 31 3210 Juego de mordazas intercambiables duras, 3 piezas 129,- 162,- 185- 227,- (367,-) a 31 3250 R Hm Juego de bocas intercambiables duras, 3 piezas 152,- 159,- 168,- 252,- (377,-) LxA (31 3210) mm 63X20 71,7X22 90X30 105X36 130X45 LxA (31 3250) mm 63x20 72x24 92x34 107x36 130x50 A/D mm 18/8 20/10 20/12 26/12 30/18 b mm 32 40 40 54 60 Garras intercambiables blandas 31 3205_200 31 3210_200 idóneo para: Plato de torno Schunk con barra de cuña n.° 313115 / 3117 / 3135 / 3137, plato de torno Rohm con barra de cuña Duro n.° 313110/3120/ 3130/3140 y otros sistemas con barra de cuña. Características: 31 3220- Sin escalonar, para el mandrinado de 0 de sujeción individualizados. Superficie de apoyo con fresado fino, pavonado. 31 3300/3310- Sin escalonar, para el mandrinado de 0 de sujeción individualizados. Superficie de apoyo con fresado fino, sin pavonar. Material: Producto de calidad de 16MnCr5. Aplicación: Para atornillar a bocas de base templadas. Para procesos de sujeción de piezas de trabajo de forma irregular o ya mecanizadas que no se deben dañar. Para ello, las garras se acaban de acuerdo con la forma de la pieza de trabajo. 31 3220 200 Nota: Garras intercambiables de aluminio, a petición. 3' Para tipo de plato 160 200 250 315 400 Adecuado para código color s 31 3220 Juego de mordazas intercambiables blandas, 3 piezas 30- 36,- 56,- 78- 136,- s 313300 RGHm Jgo. de bocas intercambiables blandas, 3 piezas 34,50 36,50 56,- 84- 166,- a 31 3310 hqlcX. Juego de bocas intercambiables blandas, 3 piezas 33,35 35,65 54,74 82,11 151,80 LxA (31 3220) mm 85x20 105x22 125x30 145x35 180x50 LXA (31 3300, 31 3310) mm 85 X 20,3 105X22 125X30 145 X 34,3 180X50,5 A/D mm 18/8 20/10 20/12 26/12 30/18 H (31 3300,31 3310) mm 36,5 40 50 50 73 H (31 3220) mm 36 43 50,5 54 73 b mm 32 40 40 54 60 Código de colores: Plato de torno Rohm con barra de cuña y mordazas Plato de torno Schunk con barra de cuña y mordazas 46 Catálogo principal 667
