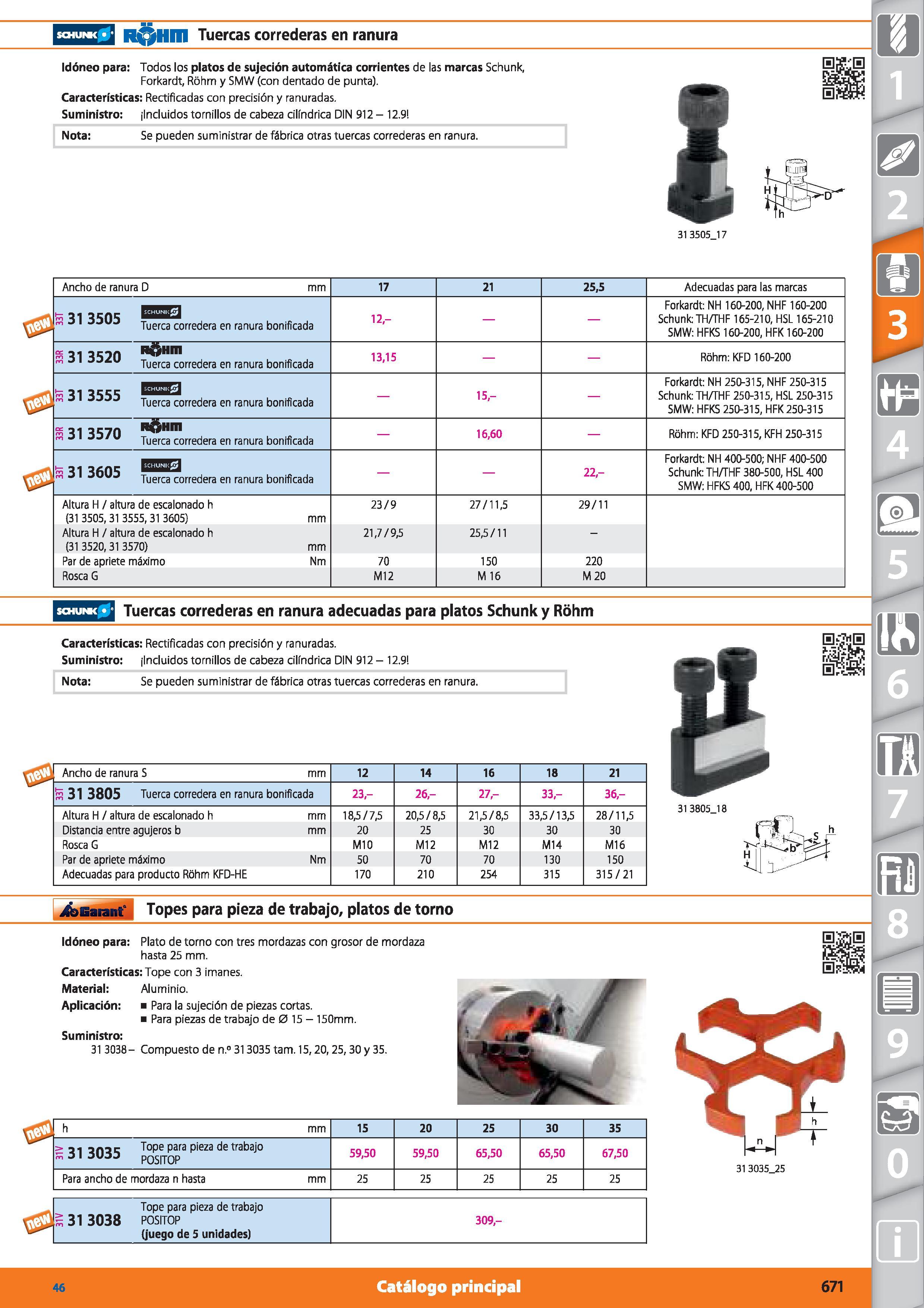

R Hm Tuercas correderas en ranura Idóneo para: Todos los platos de sujeción automática corrientes de las marcas Schunk, Forkardt, Rohm y SMW (con dentado de punta). Características: Rectificadas con precisión y ranuradas. Suministro: ¡Incluidos tornillos de cabeza cilindrica DIN 912 - 12.9 Nota: Se pueden suministrar de fábrica otras tuercas correderas en ranura. 31 3505j 7 Ancho de ranura D mm 17 21 25,5 Adecuadas para las marcas 5 31 3505 Tuerca corredera en ranura bonificada 12- Forkardt: NH 160-200, NHF 160-200 Schunk: TH/THF 165-210, HSL 165-210 SMW: HFKS 160-200, HFK 160-200 r 31 3520 R Hm Tuerca corredera en ranura bonificada 13,15 Rohm: KFD 160-200 r 31 3555 Tuerca corredera en ranura bonificada 15,- Forkardt: NH 250-315, NHF 250-315 Schunk: TH/THF 250-315, HSL 250-315 SMW: HFKS 250-315, HFK 250-315 r 313570 RftHm Tuerca corredera en ranura bonificada 16,60 Rohm: KFD 250-315, KFH 250-315 r 31 3605 Tuerca corredera en ranura bonificada 22- Forkardt: NH 400-500; NHF 400-500 Schunk: TH/THF 380-500, HSL 400 SMW: HFKS 400, HFK 400-500 Altura H / altura de escalonado h (31 3505,31 3555,31 3605) mm 23/9 27/11,5 29/11 Altura H / altura de escalonado h (31 3520,31 3570) mm 21,7/9,5 25,5/11 - Par de apriete máximo Nm 70 150 220 Rosca G M12 M 16 M 20 Tuercas correderas en ranura adecuadas para platos Schunk y Rohm Características: Rectificadas con precisión y ranuradas. Suministro: Incluidos tornillos de cabeza cilindrica DIN 912 - 12.9 Nota: Se pueden suministrar de fábrica otras tuercas correderas en ranura. Ancho de ranura S mm 12 14 16 18 21 3 31 3805 Tuerca corredera en ranura bonificada 23- 26- 27- 33,- 36- Altura H / altura de escalonado h mm 18,5/7,5 20,5/8,5 21,5/8,5 33,5/13,5 28/11,5 Distancia entre agujeros b mm 20 25 30 30 30 Rosca G MIO M12 M12 M14 M16 Par de apriete máximo Nm 50 70 70 130 150 Adecuadas para producto Rohm KFD-HE 170 210 254 315 315/21 Garant Topes para pieza de trabajo, platos de torno 31 3805J8 h mm 15 20 25 30 35 > a- Tope para pieza de trabajo S 3 1 3U53 POSITOP 59,50 59,50 65,50 65,50 67,50 Para ancho de mordaza n hasta mm 25 25 25 25 25 Tope para pieza de trabajo %31 3038 POSITOP 309,- (juego de 5 unidades) 31 3035_25 46 Idóneo para: Plato de torno con tres mordazas con grosor de mordaza hasta 25 mm. Características: Tope con 3 imanes. Material: Aluminio. Aplicación: Para la sujeción de piezas cortas. Para piezas de trabajo de 0 15 - 150mm. Suministro: 31 3038- Compuesto de n.° 313035 tam. 15,20,25,30 y 35. Catálogo principal
