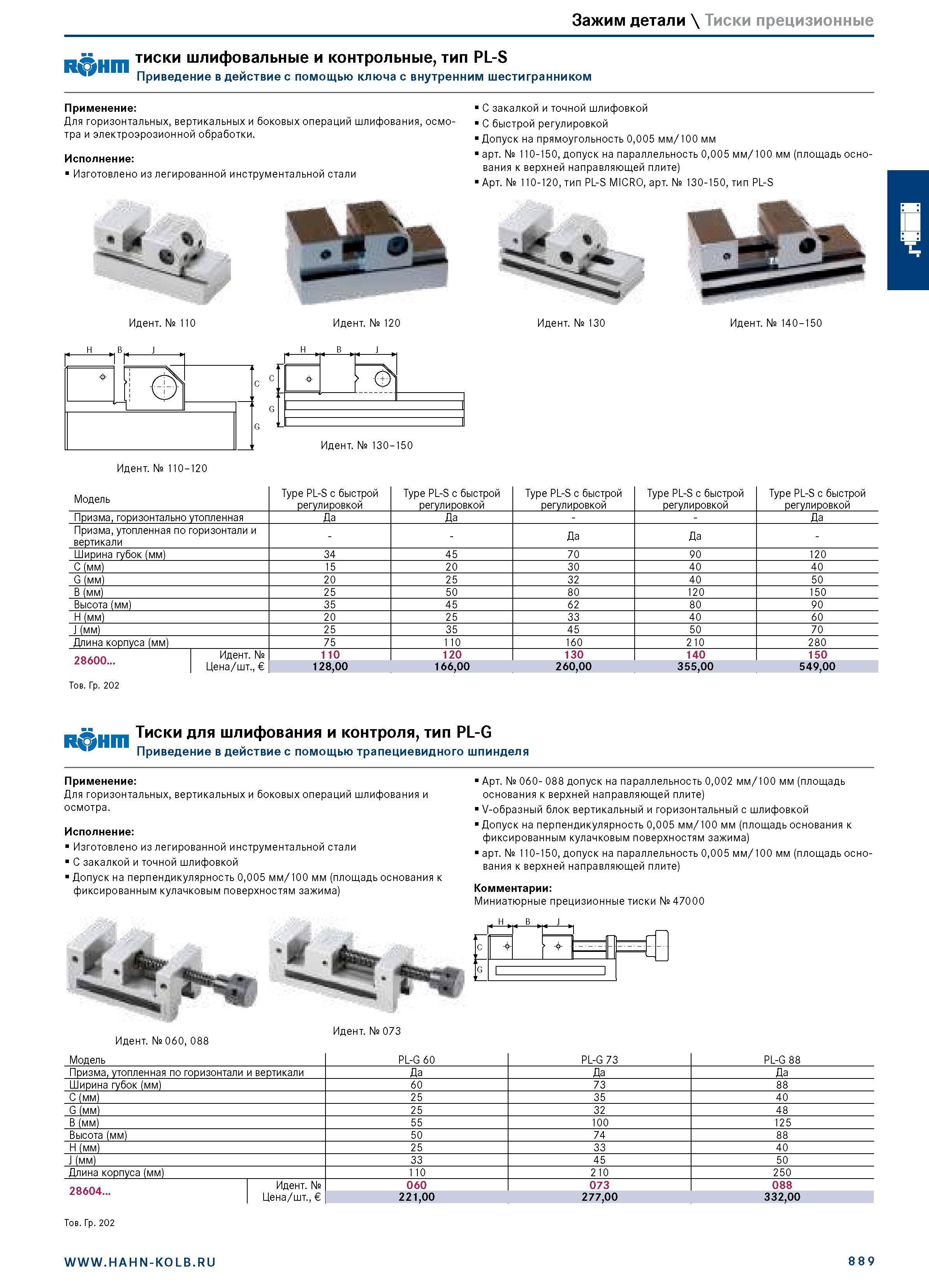

903 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.889

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 889 0903 Lab2u

Зажим детали \ Тиски прецизионные тиски шлифовальные и контрольные, тип PL-S Приведение в действие с помощью ключа с внутренним шестигранником Применение: Для горизонтальных, вертикальных и боковых операций шлифования, осмотра и электроэрозионной обработки. Исполнение: Изготовлено из легированной инструментальной стали С закалкой и точной шлифовкой С быстрой регулировкой Допуск на прямоугольность 0,005 мм/100 мм арт. № 110-150, допуск на параллельность 0,005 мм/100 мм (площадь основания к верхней направляющей плите) Арт. № 110-120, тип PL-S MICRO, арт. № 130-150, тип PL-S Идент. № 110 Идент. № 120 Идент. № 130 Идент. № 140-150 , 1 г -ф- ‘ G G - Идент. № 110-120 Идент. № 130-150 Модель Type PL-S с быстрой регулировкой Type PL-S с быстрой регулировкой Type PL-S с быстрой регулировкой Type PL-S с быстрой регулировкой Type PL-S с быстрой регулировкой Призма, горизонтально утопленная Да Да - - Да Призма, утопленная по горизонтали и вертикали - - Да Да - Ширина губок (мм) 34 45 70 90 120 C (мм) 15 20 30 40 40 G (мм) 20 25 32 40 50 B (мм) 25 50 80 120 150 Высота (мм) 35 45 62 80 90 H (мм) 20 25 33 40 60 J (мм) 25 35 45 50 70 Длина корпуса (мм) 75 110 160 210 280 28600... I ,, Идент. № Цена/шт., 110 120 130 140 150 128,00 166,00 260,00 355,00 549,00 Тов. Гр. 202 H В . . J C C R Hm Тиски для шлифования и контроля, тип PL-G Приведение в действие с помощью трапециевидного шпинделя Применение: Для горизонтальных, вертикальных и боковых операций шлифования и осмотра. Исполнение: Изготовлено из легированной инструментальной стали С закалкой и точной шлифовкой Допуск на перпендикулярность 0,005 мм/100 мм (площадь основания к фиксированным кулачковым поверхностям зажима) Арт. № 060- 088 допуск на параллельность 0,002 мм/100 мм (площадь основания к верхней направляющей плите) V-образный блок вертикальный и горизонтальный с шлифовкой Допуск на перпендикулярность 0,005 мм/100 мм (площадь основания к фиксированным кулачковым поверхностям зажима) арт. № 110-150, допуск на параллельность 0,005 мм/100 мм (площадь основания к верхней направляющей плите) Комментарии: Миниатюрные прецизионные тиски № 47000 С Идент. № 060, 088 Идент. № 073 Модель PL-G 60 PL-G 73 PL-G 88 Призма, утопленная по горизонтали и вертикали Да Да Да Ширина губок (мм) 60 73 88 C (мм) 25 35 40 G (мм) 25 32 48 B (мм) 55 100 125 Высота (мм) 50 74 88 H (мм) 25 33 40 J (мм) 33 45 50 Длина корпуса (мм) 110 210 250 I Идент. № 28604... Цена/шт., 060 073 088 221,00 277,00 332,00 Тов. Гр. 202 H В C G 889
