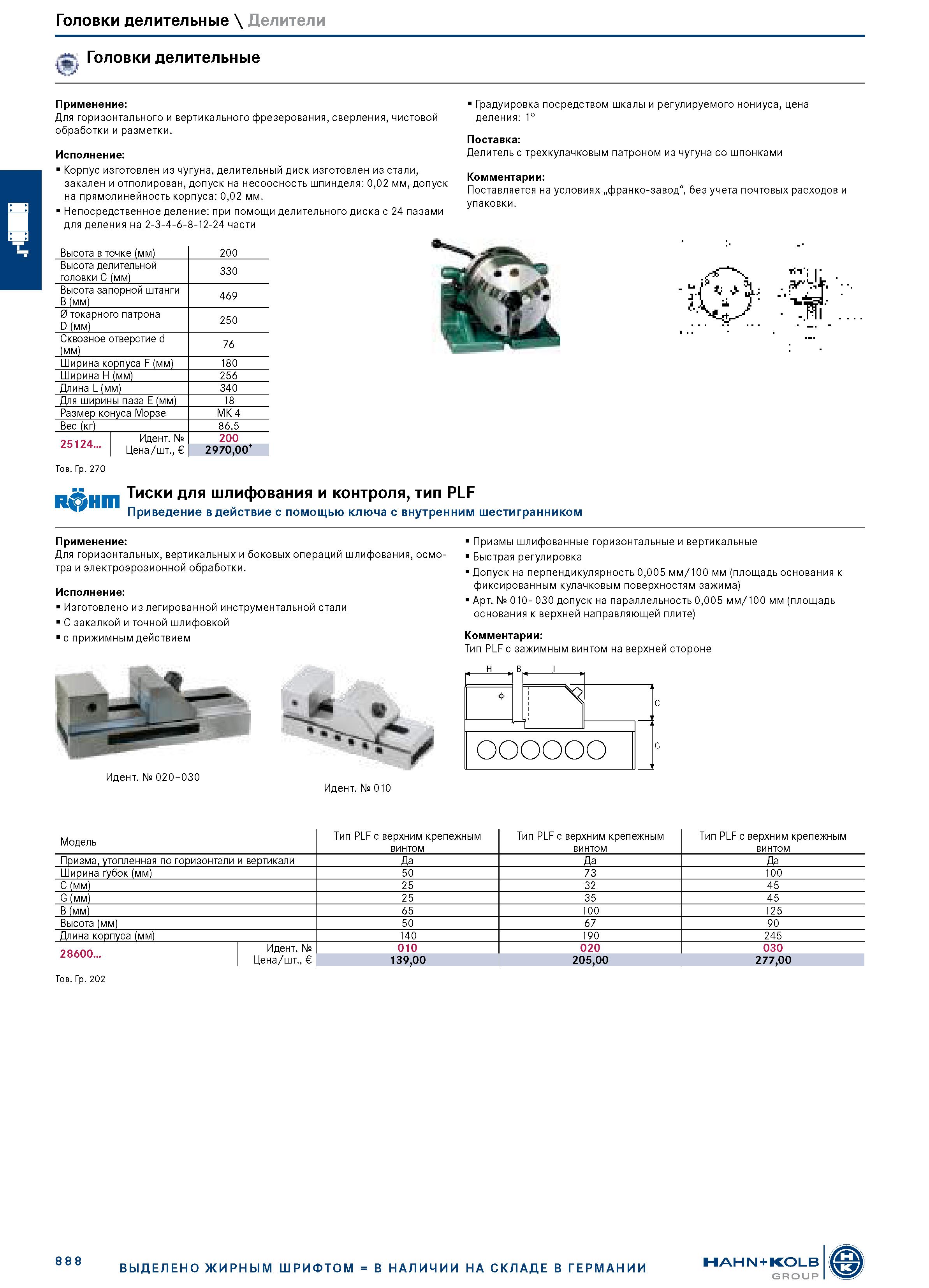

Головки делительные \ Делители Головки делительные Применение: Для горизонтального и вертикального фрезерования, сверления, чистовой обработки и разметки. Исполнение: Корпус изготовлен из чугуна, делительный диск изготовлен из стали, закален и отполирован, допуск на несоосность шпинделя: 0,02 мм, допуск на прямолинейность корпуса: 0,02 мм. Непосредственное деление: при помощи делительного диска с 24 пазами для деления на 2-3-4-6-8-12-24 части Высота в точке (мм) 200 Высота делительной головки C (мм) 330 Высота запорной штанги B (мм) 469 0 токарного патрона D (мм) 250 Сквозное отверстие d (мм) 76 Ширина корпуса F (мм) 180 Ширина H (мм) 256 Длина L (мм) 340 Для ширины паза E (мм) 18 Размер конуса Морзе MK 4 Вес (кг) 86,5 25124 I Идент. № Цена/шт., 200 2970,00+ Тов. Гр. 270 R Hm Градуировка посредством шкалы и регулируемого нониуса, цена деления: 1° Поставка: Делитель с трехкулачковым патроном из чугуна со шпонками Комментарии: Поставляется на условиях „франко-завод“, без учета почтовых расходов и упаковки. Тиски для шлифования и контроля, тип PLF Приведение в действие с помощью ключа с внутренним шестигранником Применение: Для горизонтальных, вертикальных и боковых операций шлифования, осмотра и электроэрозионной обработки. Исполнение: Изготовлено из легированной инструментальной стали С закалкой и точной шлифовкой с прижимным действием Идент. № 020-030 Призмы шлифованные горизонтальные и вертикальные Быстрая регулировка Допуск на перпендикулярность 0,005 мм/100 мм (площадь основания к фиксированным кулачковым поверхностям зажима) Арт. № 010- 030 допуск на параллельность 0,005 мм/100 мм (площадь основания к верхней направляющей плите) Комментарии: Тип PLF с зажимным винтом на верхней стороне оооооо Идент. № 010 н B C G Модель Тип PLF с верхним крепежным винтом Тип PLF с верхним крепежным винтом Тип PLF с верхним крепежным винтом Призма, утопленная по горизонтали и вертикали Да Да Да Ширина губок (мм) 50 73 100 C (мм) 25 32 45 G (мм) 25 35 45 B (мм) 65 100 125 Высота (мм) 50 67 90 Длина корпуса (мм) 140 190 245 28600... I ,, Идент. № Цена/шт., 010 020 030 139,00 205,00 277,00 Тов. Гр. 202 888 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
