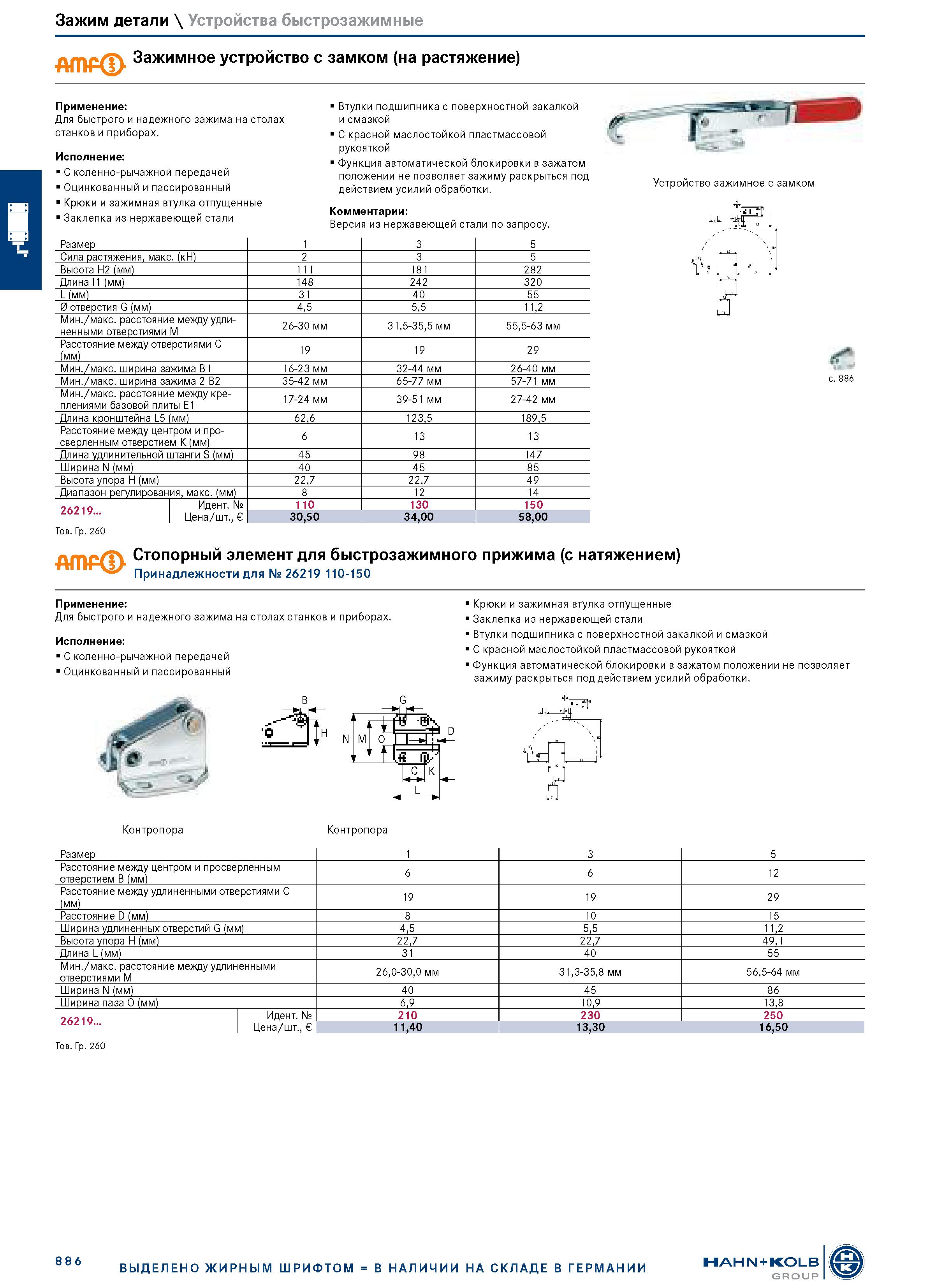

Зажим детали \ Устройства быстрозажимные АШРф Зажимное устройство с замком (на растяжение) Применение: Для быстрого и надежного зажима на столах станков и приборах. Исполнение: С коленно-рычажной передачей Оцинкованный и пассированный Крюки и зажимная втулка отпущенные Заклепка из нержавеющей стали Втулки подшипника с поверхностной закалкой и смазкой С красной маслостойкой пластмассовой рукояткой Функция автоматической блокировки в зажатом положении не позволяет зажиму раскрыться под действием усилий обработки. Комментарии: Версия из нержавеющей стали по запросу. Устройство зажимное с замком Размер 1 3 5 Сила растяжения, макс. (кН) 2 3 5 Высота H2 (мм) 111 181 282 Длина l1 (мм) 148 242 320 L (мм) 31 40 55 0 отверстия G (мм) 4,5 5,5 11,2 Мин./макс. расстояние между удлиненными отверстиями M 26-30 мм 31,5-35,5 мм 55,5-63 мм Расстояние между отверстиями C (мм) 19 19 29 Мин./макс. ширина зажима B1 16-23 мм 32-44 мм 26-40 мм Мин./макс. ширина зажима 2 B2 35-42 мм 65-77 мм 57-71 мм Мин./макс. расстояние между креплениями базовой плиты E1 17-24 мм 39-51 мм 27-42 мм Длина кронштейна L5 (мм) 62,6 123,5 189,5 Расстояние между центром и просверленным отверстием K (мм) 6 13 13 Длина удлинительной штанги S (мм) 45 98 147 Ширина N (мм) 40 45 85 Высота упора H (мм) 22,7 22,7 49 Диапазон регулирования, макс. (мм) 8 12 14 26219... I .. Идент. № Цена/шт., 110 130 150 30,50 34,00 58,00 Тов. Гр. 260 с. 886 Стопорный элемент для быстрозажимного прижима (с натяжением) Принадлежности для № 26219 110-150 Применение: Для быстрого и надежного зажима на столах станков и приборах. Исполнение: С коленно-рычажной передачей Оцинкованный и пассированный Крюки и зажимная втулка отпущенные Заклепка из нержавеющей стали Втулки подшипника с поверхностной закалкой и смазкой С красной маслостойкой пластмассовой рукояткой Функция автоматической блокировки в зажатом положении не позволяет зажиму раскрыться под действием усилий обработки. j-hsP Контропора Контропора Размер 3 5 Расстояние между центром и просверленным отверстием B (мм) 6 6 12 Расстояние между удлиненными отверстиями C (мм) 19 19 29 Расстояние D (мм) 8 10 15 Ширина удлиненных отверстий G (мм) 4,5 5,5 11,2 Высота упора H (мм) 22,7 22,7 49,1 Длина L (мм) 31 40 55 Мин./макс. расстояние между удлиненными отверстиями M 26,0-30,0 мм 31,3-35,8 мм 56,5-64 мм Ширина N (мм) 40 45 86 Ширина паза O (мм) 6,9 10,9 13,8 I Идент. № 26219... Цена/шт., 210 230 250 11,40 13,30 16,50 Тов. Гр. 260 886 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP JcL G B D
