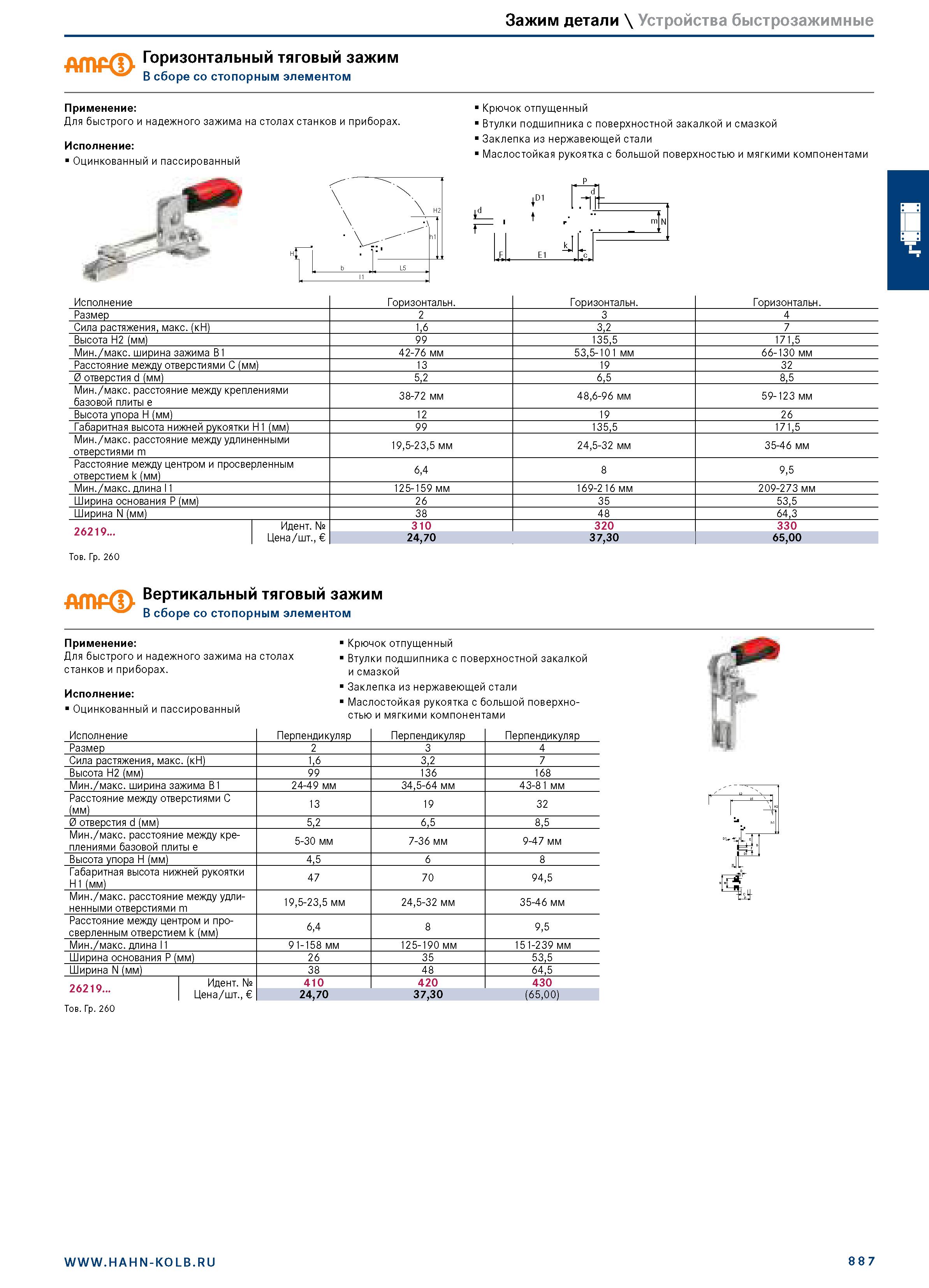

Зажим детали \ Устройства быстрозажимные Горизонтальный тяговый зажим В сборе со стопорным элементом Применение: Для быстрого и надежного зажима на столах станков и приборах. Исполнение: Оцинкованный и пассированный Крючок отпущенный Втулки подшипника с поверхностной закалкой и смазкой Заклепка из нержавеющей стали Маслостойкая рукоятка с большой поверхностью и мягкими компонентами а it" Исполнение Горизонтальн. Горизонтальн. Горизонтальн. Размер 2 3 4 Сила растяжения, макс. (кН) 1,6 3,2 7 Высота H2 (мм) 99 135,5 171,5 Мин./макс. ширина зажима B1 42-76 мм 53,5-101 мм 66-130 мм Расстояние между отверстиями C (мм) 13 19 32 0 отверстия d (мм) 5,2 6,5 8,5 Мин./макс. расстояние между креплениями базовой плиты e 38-72 мм 48,6-96 мм 59-123 мм Высота упора H (мм) 12 19 26 Габаритная высота нижней рукоятки H1 (мм) 99 135,5 171,5 Мин./макс. расстояние между удлиненными отверстиями m 19,5-23,5 мм 24,5-32 мм 35-46 мм Расстояние между центром и просверленным отверстием k (мм) 6,4 8 9,5 Мин./макс. длина 11 125-159 мм 169-216 мм 209-273 мм Ширина основания P (мм) 26 35 53,5 Ширина N (мм) 38 48 64,3 I Идент. № 26219- Цена/шт., 310 320 330 24,70 37,30 65,00 Тов. Гр. 260 Вертикальный тяговый зажим В сборе со стопорным элементом Применение: Для быстрого и надежного зажима на станков и приборах. Исполнение: Оцинкованный и пассированный Крючок отпущенный Втулки подшипника с поверхностной закалкой и смазкой Заклепка из нержавеющей стали Маслостойкая рукоятка с большой поверхностью и мягкими компонентами Исполнение Перпендикуляр Перпендикуляр Перпендикуляр Размер 2 3 4 Сила растяжения, макс. (кН) 1,6 3,2 7 Высота H2 (мм) 99 136 168 Мин./макс. ширина зажима B1 24-49 мм 34,5-64 мм 43-81 мм Расстояние между отверстиями C (мм) 13 19 32 0 отверстия d (мм) 5,2 6,5 8,5 Мин./макс. расстояние между креплениями базовой плиты e 5-30 мм 7-36 мм 9-47 мм Высота упора H (мм) 4,5 6 8 Габаритная высота нижней рукоятки H1 (мм) 47 70 94,5 Мин./макс. расстояние между удлиненными отверстиями m 19,5-23,5 мм 24,5-32 мм 35-46 мм Расстояние между центром и просверленным отверстием k (мм) 6,4 8 9,5 Мин./макс. длина 11 91-158 мм 125-190 мм 151-239 мм Ширина основания P (мм) 26 35 53,5 Ширина N (мм) 38 48 64,5 I Идент. № 26219- Цена/шт., 410 420 430 24,70 37,30 (65,00) Тов. Гр. 260 D1 H2 N hi E1 L5 887
