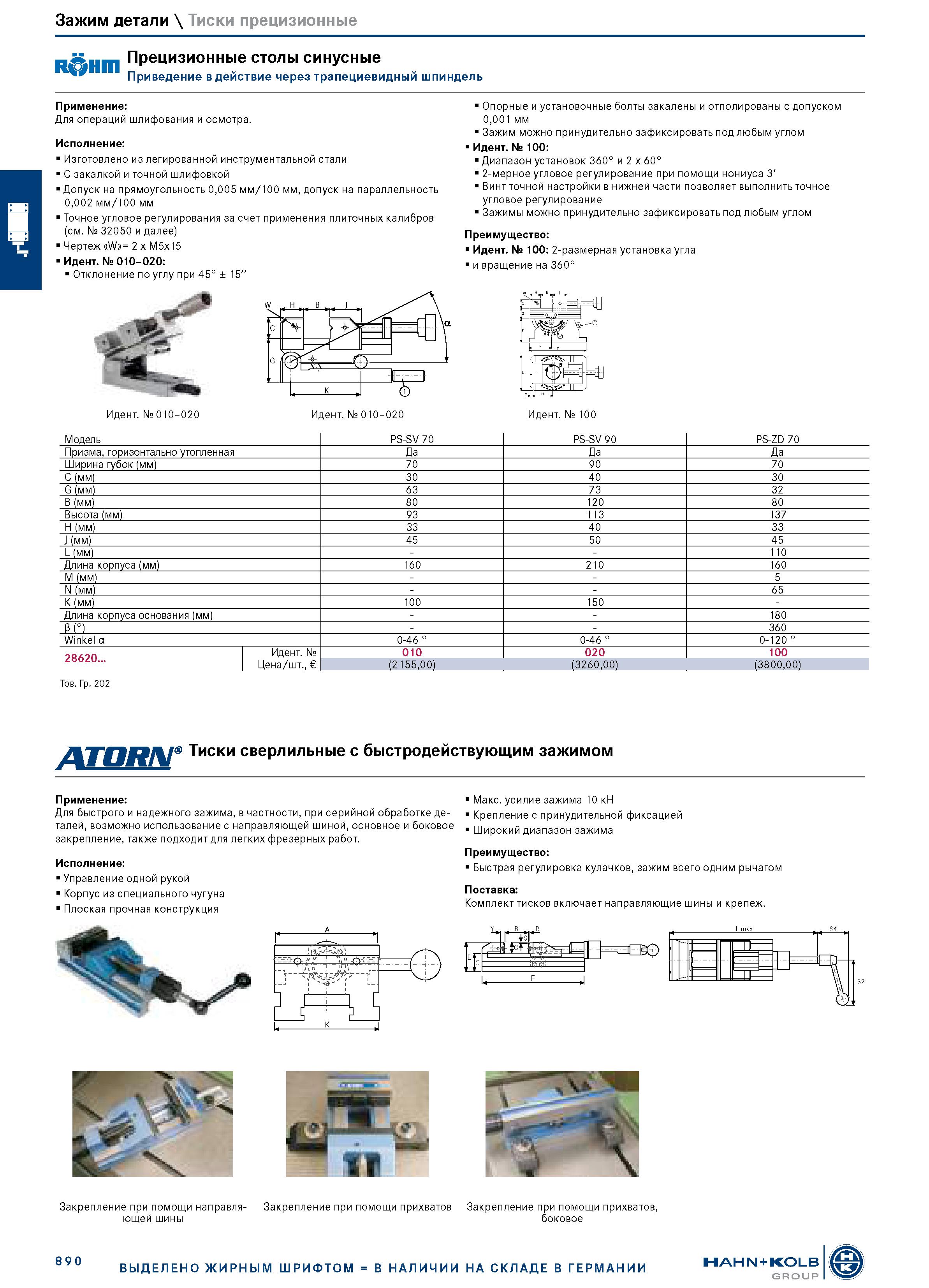

Зажим детали \ Тиски прецизионные Прецизионные столы синусные Приведение в действие через трапециевидный шпиндель Применение: Для операций шлифования и осмотра. Исполнение: Изготовлено из легированной инструментальной стали С закалкой и точной шлифовкой Допуск на прямоугольность 0,005 мм/100 мм, допуск на параллельность 0,002 мм/100 мм Точное угловое регулирования за счет применения плиточных калибров (см. № 32050 и далее) Чертеж W = 2 x M5x15 Идент. № 010-020: Отклонение по углу при 45° ± 15” Идент. № 010-020 Опорные и установочные болты закалены и отполированы с допуском 0,001 мм Зажим можно принудительно зафиксировать под любым углом Идент. № 100: Диапазон установок 360° и 2 x 60° 2-мерное угловое регулирование при помощи нониуса 3‘ Винт точной настройки в нижней части позволяет выполнить точное угловое регулирование Зажимы можно принудительно зафиксировать под любым углом Преимущество: Идент. № 100: 2-размерная установка угла и вращение на 360° Идент. № 100 Модель PS-SV 70 PS-SV 90 PS-ZD 70 Призма, горизонтально утопленная Да Да Да Ширина губок (мм) 70 90 70 C (мм) 30 40 30 G (мм) 63 73 32 B (мм) 80 120 80 Высота (мм) 93 113 137 H (мм) 33 40 33 J (мм) 45 50 45 L (мм) - - 110 Длина корпуса (мм) 160 210 160 M (мм) - - 5 N (мм) - - 65 K (мм) 100 150 - Длина корпуса основания (мм) - - 180 в (°) - - 360 Winkel а 0-46 ° 0-46 ° 0-120 ° 28620 Идент. № 010 020 100 2862°... Цена/шт., (2155,00) (3260,00) (3800,00) Тов. Гр. 202 ATORN Тиски сверлильные с быстродействующим зажимом Применение: Макс. усилие зажима 10 кН Для быстрого и надежного зажима, в частности, при серийной обработке де- Крепление с принудительной фиксацией талей, возможно использование с направляющей шиной, основное и боковое Широкий диапазон зажима закрепление, также подходит для легких фрезерных работ. Исполнение: Управление одной рукой Корпус из специального чугуна Плоская прочная конструкция Преимущество: Быстрая регулировка кулачков, зажим всего одним рычагом Поставка: Комплект тисков включает направляющие шины и крепеж. ШНШ Закрепление при помощи направля- Закрепление при помощи прихватов Закрепление при помощи прихватов, ющей шины боковое 890 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP 84
