639 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.625

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 625 0639 Lab2u

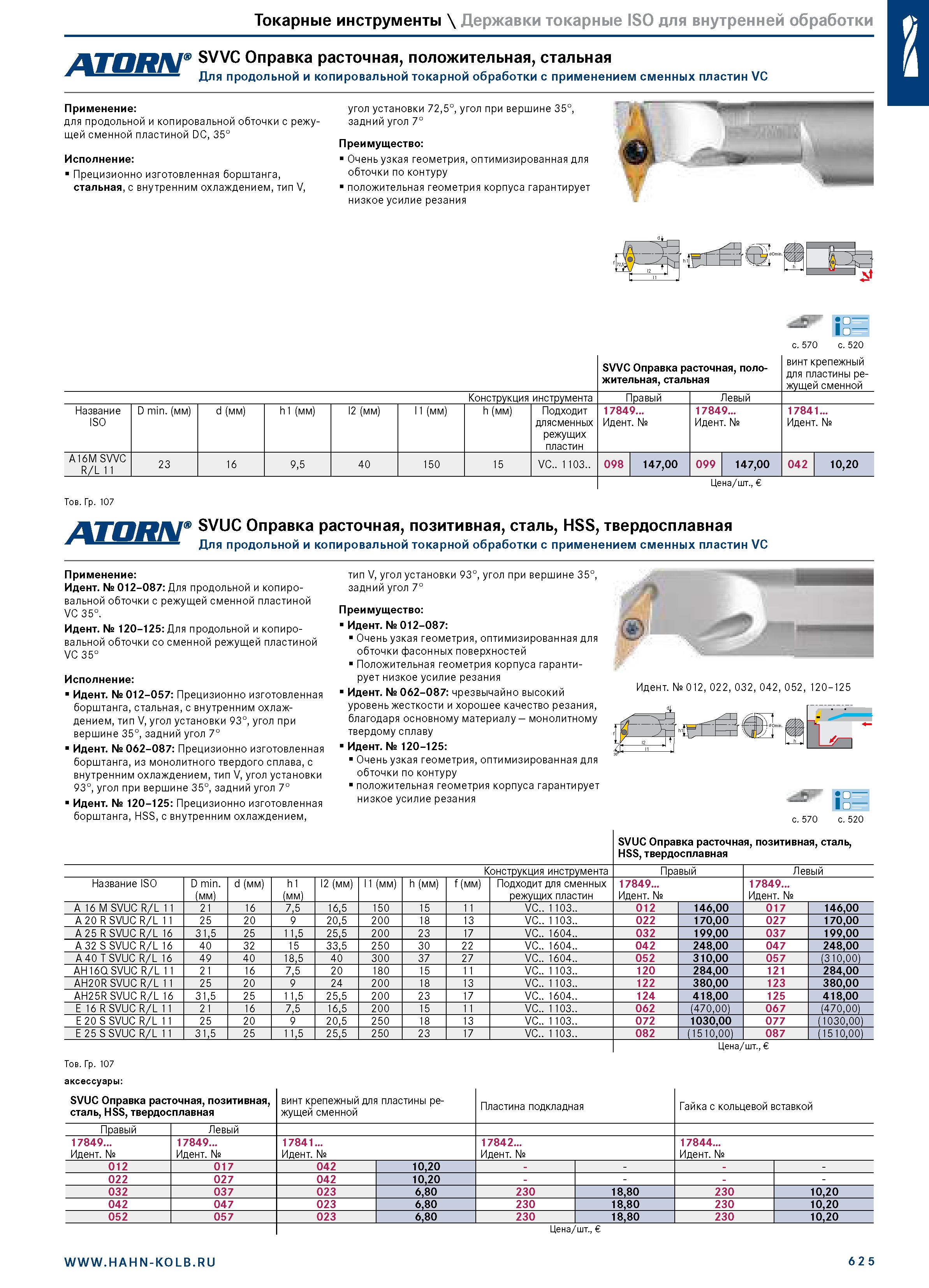

Токарные инструменты \ Державки токарные ISO для внутренней обработки SVVC Оправка расточная, положительная, стальная Для продольной и копировальной токарной обработки с применением сменных пластин VC Применение: для продольной и копировальной обточки с режущей сменной пластиной DC, 35° Исполнение: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 72,5°, угол при вершине 35°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания SVVC Оправка расточная, положительная, стальная 8g= с. 570 с. 520 винт крепежный для пластины режущей сменной Правый Левый Название ISO D min. (мм) d (мм) hi (мм) 12 (мм) 11 (мм) h (мм) Подходит длясменных режущих пластин 17849... Идент. № 17849... Идент. № 17841... Идент. № A16M SVVC R/L 11 23 9,5 40 150 15 VC.. 1103.. 098 147,00 099 147,00 042 10,20 Цена/шт., Тов. Гр. 107 SVUC Оправка расточная, позитивная, сталь, HSS, твердосплавная м ш Для продольной и копировальной токарной обработки с применением сменных пластин VC Применение: Идент. № 012-087: Для продольной и копировальной обточки с режущей сменной пластиной VC 35°. Идент. № 120-125: Для продольной и копировальной обточки со сменной режущей пластиной VC 35° Исполнение: Идент. № 012-057: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 93°, угол при вершине 35°, задний угол 7° Идент. № 062-087: Прецизионно изготовленная борштанга, из монолитного твердого сплава, с внутренним охлаждением, тип V, угол установки 93°, угол при вершине 35°, задний угол 7° Идент. № 120-125: Прецизионно изготовленная борштанга, HSS, с внутренним охлаждением, тип V, угол установки 93°, угол при вершине 35°, задний угол 7° Преимущество: Идент. № 012-087: Очень узкая геометрия, оптимизированная для обточки фасонных поверхностей Положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 062-087: чрезвычайно высокий уровень жесткости и хорошее качество резания, благодаря основному материалу - монолитному твердому сплаву Идент. № 120-125: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 012, 022, 032, 042, 052, 120-125 1сг с. 570 с. 520 SVUC Оправка расточная, позитивная, сталь, HSS, твердосплавная Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) h1 (мм) 12 (мм) 11 (мм) h (мм) f (мм) Подходит для сменных режущих пластин 17849... Идент. № 17849... Идент. № A 16 M SVUC R/L 11 21 16 7,5 16,5 150 15 11 VC. 1103.. 012 146,00 017 146,00 A 20 R SVUC R/L 11 25 20 9 20,5 200 18 13 VC. 1103.. 022 170,00 027 170,00 A 25 R SVUC R/L 16 31,5 25 11,5 25,5 200 23 17 VC.. 1604.. 032 199,00 037 199,00 A 32 S SVUC R/L 16 40 32 15 33,5 250 30 22 VC.. 1604.. 042 248,00 047 248,00 A 40 T SVUC R/L 16 49 40 18,5 40 300 37 27 VC.. 1604.. 052 310,00 057 (310,00) AH16Q SVUC R/L 11 21 16 7,5 20 180 15 11 VC.. 1103.. 120 284,00 121 284,00 AH20R SVUC R/L 11 25 20 9 24 200 18 13 VC.. 1103.. 122 380,00 123 380,00 AH25R SVUC R/L 16 31,5 25 11,5 25,5 200 23 17 VC.. 1604.. 124 418,00 125 418,00 E 16 R SVUC R/L 11 21 16 7,5 16,5 200 15 11 VC.. 1103.. 062 (470,00) 067 (470,00) E 20 S SVUC R/L 11 25 20 9 20,5 250 18 13 VC.. 1103.. 072 1030,00 077 (1030,00) E 25 S SVUC R/L 11 31,5 25 11,5 25,5 250 23 17 VC.. 1103.. 082 (1510,00) 087 (1510,00) Цена/шт., Тов. Гр. 107 аксессуары: SVUC Оправка расточная, позитивная, сталь, HSS, твердосплавная винт крепежный для пластины режущей сменной Пластина подкладная Гайка с кольцевой вставкой Правый Левый 17849... 17849... 17841... 17842... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № 012 017 042 10,20 - - - - 022 027 042 10,20 - - - - 032 037 023 6,80 230 18,80 230 10,20 042 047 023 6,80 230 18,80 230 10,20 052 057 023 6,80 230 18,80 230 10,20 Цена/шт., 62 5
