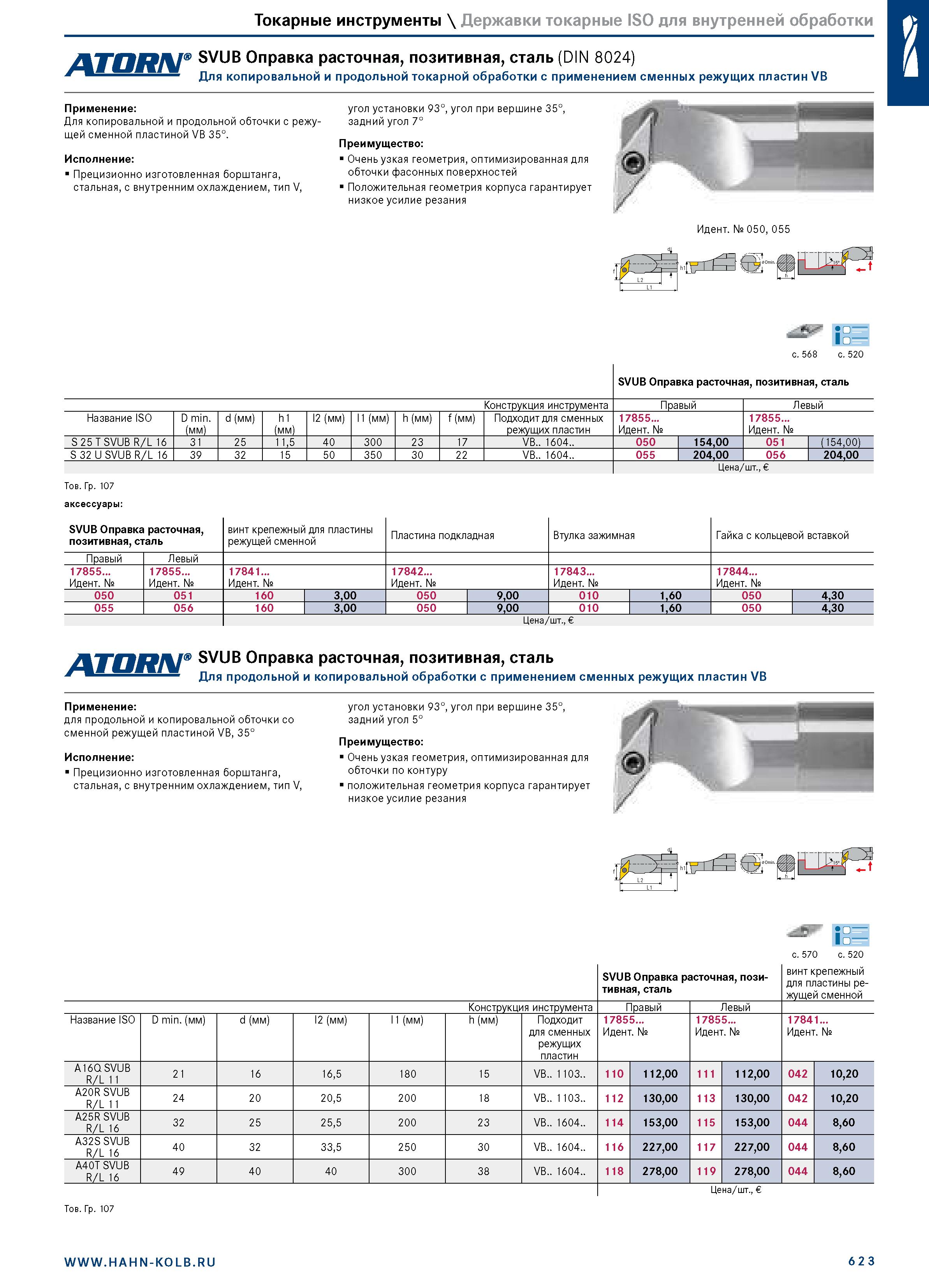

Токарные инструменты \ Державки токарные ISO для внутренней обработки SVUB Оправка расточная, позитивная, сталь (DIN 8024) Для копировальной и продольной токарной обработки с применением сменных режущих пластин VB Применение: Для копировальной и продольной обточки с режущей сменной пластиной VB 35°. Исполнение: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 93°, угол при вершине 35°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки фасонных поверхностей Положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 050, 055 Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) h1 (мм) 12 (мм) 11 (мм) h (мм) f (мм) Подходит для сменных режущих пластин 17855... Идент. № 17855... Идент. № S 25 T SVUB R/L 16 31 25 11,5 40 300 23 17 VB.. 1604.. 050 154,00 051 (154,00) S 32 U SVUB R/L 16 39 32 15 50 350 30 22 VB.. 1604.. 055 204,00 056 204,00 с. 568 с. 5; SVUB Оправка расточная, позитивная, сталь Цена/шт., Тов. Гр. 107 аксессуары: SVUB Оправка расточная, позитивная, сталь винт крепежный для пластины режущей сменной Пластина подкладная Втулка зажимная Гайка с кольцевой вставкой Правый Левый 17855... 17855... 17841... 17842... 17843... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № Идент. № 050 051 160 3,00 050 9,00 010 1,60 050 4,30 055 056 160 3,00 050 9,00 010 1,60 050 4,30 Цена/шт., SVUB Оправка расточная, позитивная, сталь м ш Для продольной и копировальной обработки с применением сменных режущих пластин VB Применение: для продольной и копировальной обточки со сменной режущей пластиной VB, 35° Исполнение: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 93°, угол при вершине 35°, задний угол 5° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания с. 570 с. 520 SVUB Оправка расточная, позитивная, сталь винт крепежный для пластины режущей сменной Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) 12 (мм) 11 (мм) h (мм) Подходит для сменных режущих пластин 17855... Идент. № 17855... Идент. № 17841... Идент. № A16QSVUB R/L 11 21 16 16,5 180 15 VB.. 1103.. 110 112,00 111 112,00 042 10,20 A20RSVUB R/L 11 24 20 20,5 200 18 VB.. 1103.. 112 130,00 113 130,00 042 10,20 A25RSVUB R/L 16 32 25 25,5 200 23 VB.. 1604.. 114 153,00 115 153,00 044 8,60 A32S SVUB R/L 16 40 32 33,5 250 30 VB.. 1604.. 116 227,00 117 227,00 044 8,60 A40TSVUB R/L 16 49 40 40 300 38 VB.. 1604.. 118 278,00 119 278,00 044 8,60 Цена/шт., Тов. Гр. 107 623
