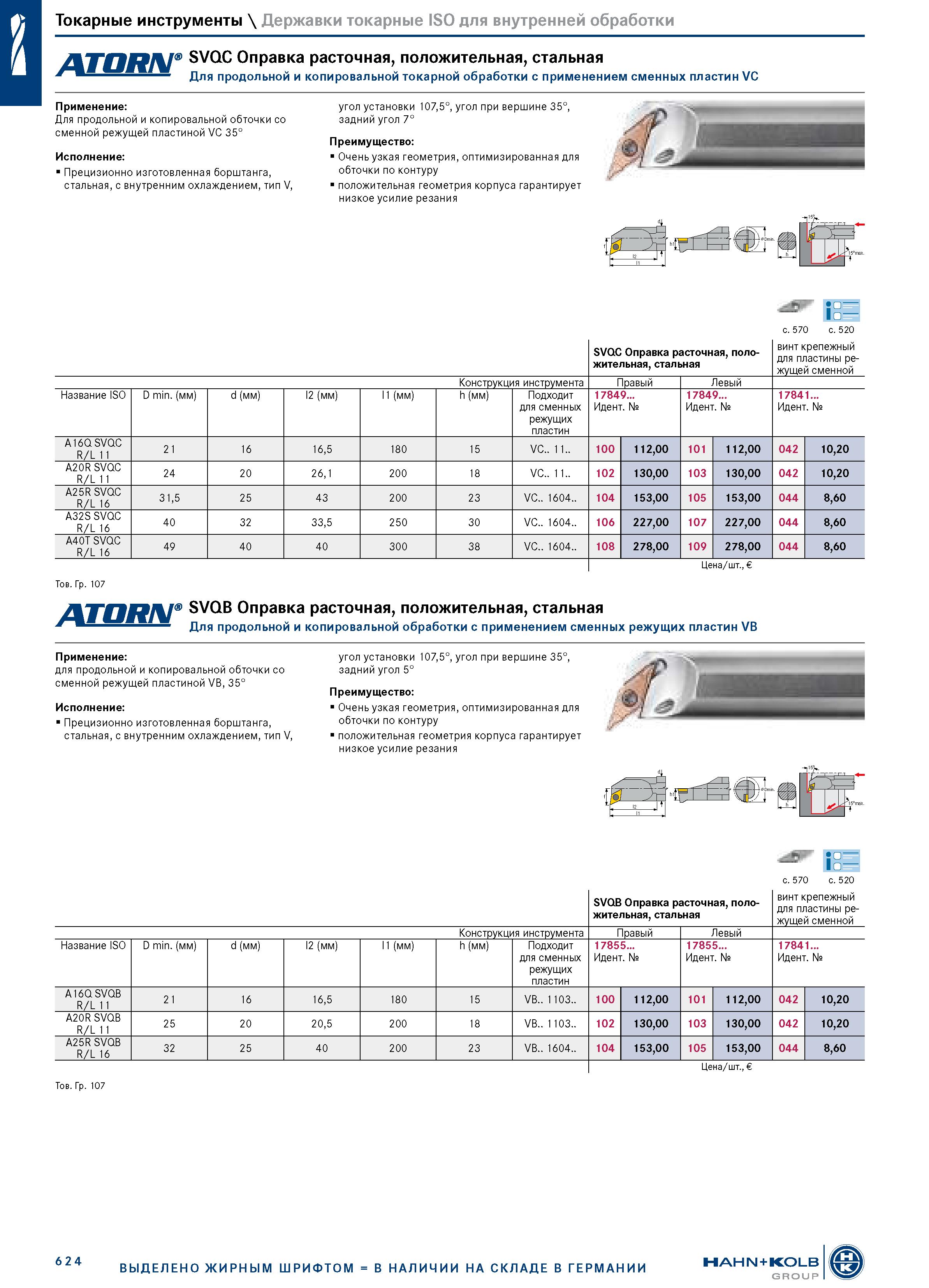

Токарные инструменты \ Державки токарные ISO для внутренней обработки SVQC Оправка расточная, положительная, стальная Для продольной и копировальной токарной обработки с применением сменных пластин VC Применение: Для продольной и копировальной обточки со сменной режущей пластиной VC 35° Исполнение: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 107,5°, угол при вершине 35°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания join SVQC Оправка расточная, положительная, стальная винт крепежный для пластины режущей сменной Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) 12 (мм) 11 (мм) h (мм) Подходит для сменных режущих пластин 17849... Идент. № 17849... Идент. № 17841... Идент. № A16Q SVQC R/L 11 21 16 16,5 180 15 C. V 100 112,00 101 112,00 042 10,20 A20R SVQC R/L 11 24 20 26,1 200 18 C. V 102 130,00 103 130,00 042 10,20 A25R SVQC R/L 16 31,5 25 43 200 23 VC.. 1604.. 104 153,00 105 153,00 044 8,60 A32S SVQC R/L 16 40 32 33,5 250 30 VC.. 1604.. 106 227,00 107 227,00 044 8,60 A40T SVQC R/L 16 49 40 40 300 38 VC.. 1604.. 108 278,00 109 278,00 044 8,60 Цена/шт., Тов. Гр. 107 SVQB Оправка расточная, положительная, стальная ж ш Для продольной и копировальной обработки с применением сменных режущих пластин VB Применение: для продольной и копировальной обточки со сменной режущей пластиной VB, 35° Исполнение: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 107,5°, угол при вершине 35°, задний угол 5° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания Зтн hC Fl=vl Г 2п -' .I с. 570 с. 520 с. 570 с. 520 SVQB Оправка расточная, положительная, стальная винт крепежный для пластины режущей сменной Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) 12 (мм) 11 (мм) h (мм) Подходит для сменных режущих пластин 17855... Идент. № 17855... Идент. № 17841... Идент. № A16Q SVQB R/L 11 21 16 16,5 180 15 VB.. 1103.. 100 112,00 101 112,00 042 10,20 A20R SVQB R/L 11 25 20 20,5 200 18 VB.. 1103.. 102 130,00 103 130,00 042 10,20 A25R SVQB R/L 16 32 25 40 200 23 VB.. 1604.. 104 153,00 105 153,00 044 8,60 Цена/шт., Тов. Гр. 107 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
