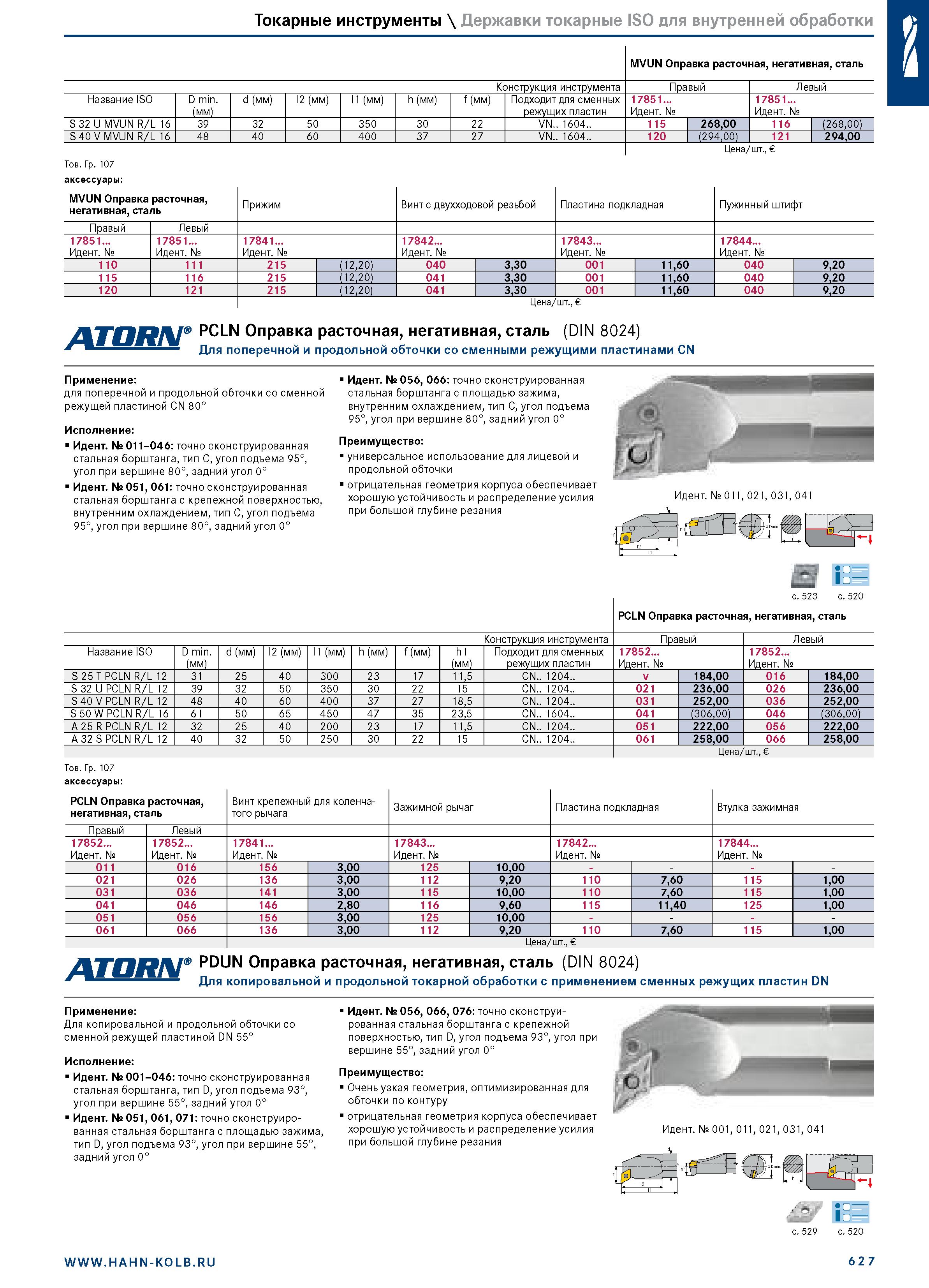

641 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.627

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 627 0641 Lab2u

Токарные инструменты \ Державки токарные ISO для внутренней обработки Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) l2 (мм) l1 (мм) h (мм) f (мм) Подходит для сменных режущих пластин 17851... Идент. № 17851... Идент. № S 32 U MVUN R/L 16 39 32 50 350 30 22 VN.. 1604.. 115 268,00 116 (268,00) S 40 V MVUN R/L 16 48 40 60 400 37 27 VN.. 1604.. 120 (294,00) 121 294,00 MVUN Оправка расточная, негативная, сталь Цена/шт., Тов. Гр. 107 аксессуары: MVuN Оправка расточная, негативная, сталь Прижим Винт с двухходовой резьбой Пластина подкладная Пужинный штифт Правый Левый 17851... 17851... 17841... 17842... 17843... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № Идент. № 110 111 215 (12,20) 040 3,30 001 11,60 040 9,20 115 116 215 (12,20) 041 3,30 001 11,60 040 9,20 120 121 215 (12,20) 041 3,30 001 11,60 040 9,20 Цена/шт., PCLN Оправка расточная, негативная, сталь (DIN 8024) Для поперечной и продольной обточки со сменными режущими пластинами CN Применение: для поперечной и продольной обточки со сменной режущей пластиной CN 80° Исполнение: Идент. № 011-046: точно сконструированная стальная борштанга, тип C, угол подъема 95°, угол при вершине 80°, задний угол 0° Идент. № 051, 061: точно сконструированная стальная борштанга с крепежной поверхностью, внутренним охлаждением, тип C, угол подъема 95°, угол при вершине 80°, задний угол 0° Идент. № 056, 066: точно сконструированная стальная борштанга с площадью зажима, внутренним охлаждением, тип C, угол подъема 95°, угол при вершине 80°, задний угол 0° Преимущество: универсальное использование для лицевой и продольной обточки отрицательная геометрия корпуса обеспечивает хорошую устойчивость и распределение усилия при большой глубине резания Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) l2 (мм) l1 (мм) h (мм) f (мм) h1 (мм) Подходит для сменных режущих пластин 17852... Идент. № 17852... Идент. № S 25 T PCLN R/L 12 31 25 40 300 23 17 11,5 CN.. 1204.. v 184,00 016 184,00 S 32 U PCLN R/L 12 39 32 50 350 30 22 15 CN.. 1204.. 021 236,00 026 236,00 S 40 V PCLN R/L 12 48 40 60 400 37 27 18,5 CN.. 1204.. 031 252,00 036 252,00 S 50 W PCLN R/L 16 61 50 65 450 47 35 23,5 CN.. 1604.. 041 (306,00) 046 (306,00) A 25 R PCLN R/L 12 32 25 40 200 23 17 11,5 CN.. 1204.. 051 222,00 056 222,00 A 32 S PCLN R/L 12 40 32 50 250 30 22 15 CN.. 1204.. 061 258,00 066 258,00 с. 523 с. 520 PCLN Оправка расточная, негативная, сталь Цена/шт., Тов. Гр. 107 аксессуары: PCLN Оправка расточная, негативная, сталь Винт крепежный для коленчатого рычага Зажимной рычаг Пластина подкладная Втулка зажимная Правый Левый 17852... 17852... 17841... 17843... 17842... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № Идент. № 011 016 156 3,00 125 10,00 - - - - 021 026 136 3,00 112 9,20 110 7,60 115 1,00 031 036 141 3,00 115 10,00 110 7,60 115 1,00 041 046 146 2,80 116 9,60 115 11,40 125 1,00 051 056 156 3,00 125 10,00 - - - - 061 066 136 3,00 112 9,20 110 7,60 115 1,00 Цена/шт., PDUN Оправка расточная, негативная, сталь (DIN 8024) Для копировальной и продольной токарной обработки с применением сменных режущих пластин DN Применение: Для копировальной и продольной обточки со сменной режущей пластиной DN 55° Исполнение: Идент. № 001-046: точно сконструированная стальная борштанга, тип D, угол подъема 93°, угол при вершине 55°, задний угол 0° Идент. № 051, 061, 071: точно сконструированная стальная борштанга с площадью зажима, тип D, угол подъема 93°, угол при вершине 55°, задний угол 0° Идент. № 056, 066, 076: точно сконструированная стальная борштанга с крепежной поверхностью, тип D, угол подъема 93°, угол при вершине 55°, задний угол 0° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру отрицательная геометрия корпуса обеспечивает хорошую устойчивость и распределение усилия при большой глубине резания Идент. № 001, 011, 021, 031, 041 с. 529 с. 520 627
