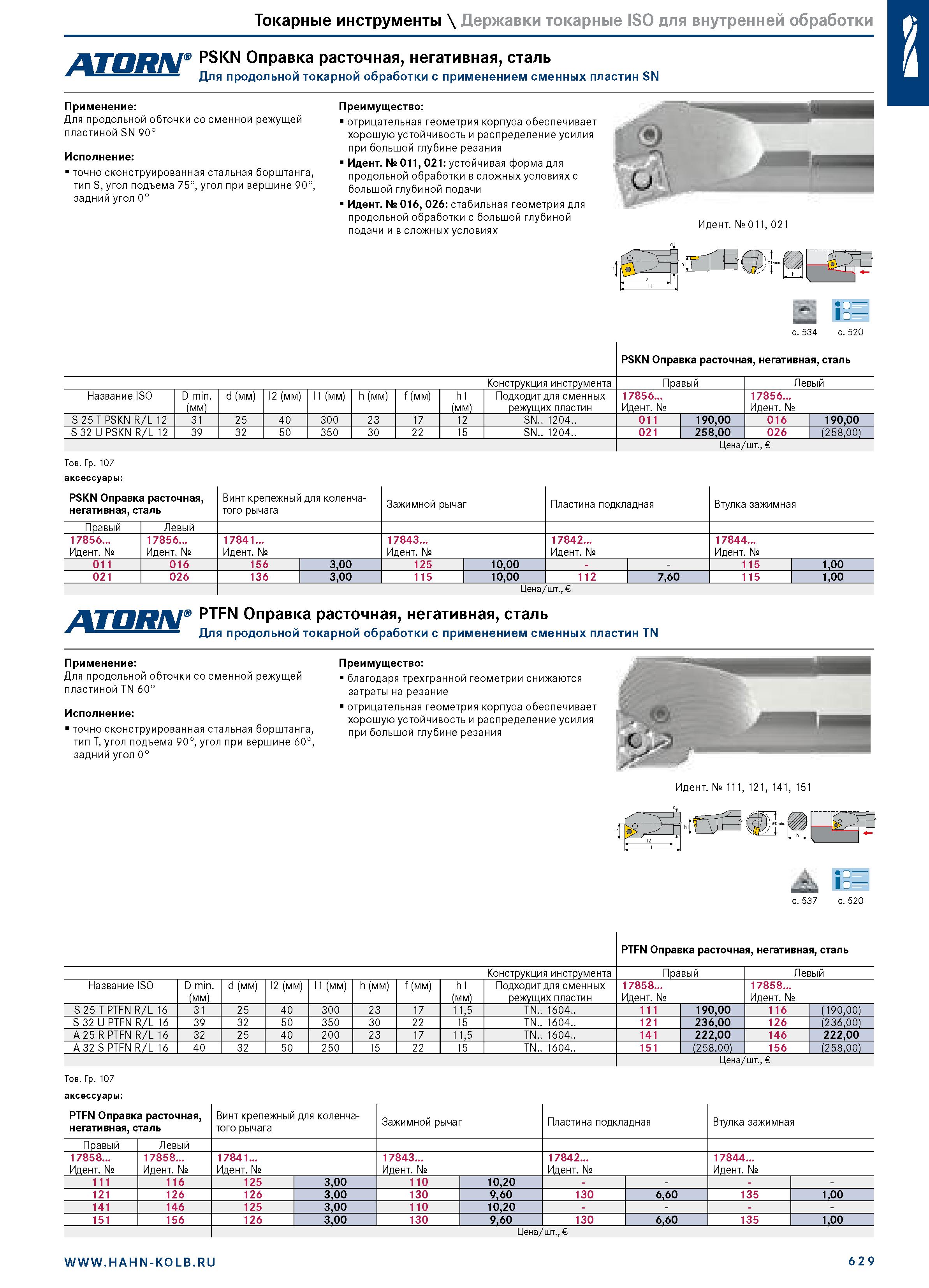

Токарные инструменты \ Державки токарные ISO для внутренней обработки PSKN Оправка расточная, негативная, сталь Для продольной токарной обработки с применением сменных пластин SN Применение: Для продольной обточки со сменной режущей пластиной SN 90° Исполнение: точно сконструированная стальная борштанга, тип S, угол подъема 75°, угол при вершине 90°, задний угол 0° Преимущество: отрицательная геометрия корпуса обеспечивает хорошую устойчивость и распределение усилия при большой глубине резания Идент. № 011, 021: устойчивая форма для продольной обработки в сложных условиях с большой глубиной подачи Идент. № 016, 026: стабильная геометрия для продольной обработки с большой глубиной подачи и в сложных условиях Идент. № 011, 021 i-efflS Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) l2 (мм) l1 (мм) h (мм) f (мм) h1 (мм) Подходит для сменных режущих пластин 17856... Идент. № 17856... Идент. № S 25 T PSKN R/L 12 31 25 40 300 23 17 12 SN.. 1204.. 011 190,00 016 190,00 S 32 U PSKN R/L 12 39 32 50 350 30 22 15 SN.. 1204.. 021 258,00 026 (258,00) PSKN Оправка расточная, негативная, сталь Цена/шт., Тов. Гр. 107 аксессуары: PSKN Оправка расточная, негативная, сталь Винт крепежный для коленчатого рычага Зажимной рычаг Пластина подкладная Втулка зажимная Правый Левый 17856... 17856... 17841... 17843... 17842... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № Идент. № 011 016 156 3,00 125 10,00 - - 115 1,00 021 026 136 3,00 115 10,00 112 7,60 115 1,00 Цена/шт., PTFN Оправка расточная, негативная, сталь м ш Для продольной токарной обработки с применением сменных пластин TN Применение: Для продольной обточки со сменной режущей пластиной TN 60° Исполнение: точно сконструированная стальная борштанга, тип T, угол подъема 90°, угол при вершине 60°, задний угол 0° Преимущество: благодаря трехгранной геометрии снижаются затраты на резание отрицательная геометрия корпуса обеспечивает хорошую устойчивость и распределение усилия при большой глубине резания Идент. № 111, 121, 141, 151 с. 537 с. 520 Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) l2 (мм) l1 (мм) h (мм) f (мм) h1 (мм) Подходит для сменных режущих пластин 17858... Идент. № 17858... Идент. № S 25 T PTFN R/L 6 31 25 40 300 23 17 11,5 TN.. 1604.. 111 190,00 116 (190,00) S 32 U PTFN R/L 16 39 32 50 350 30 22 15 TN.. 1604.. 121 236,00 126 (236,00) A 25 R PTFN R/L 16 32 25 40 200 23 17 11,5 TN.. 1604.. 141 222,00 146 222,00 A 32 S PTFN R/L 16 40 32 50 250 15 22 15 TN.. 1604.. 151 (258,00) 156 (258,00) PTFN Оправка расточная, негативная, сталь Цена/шт., Тов. Гр. 107 аксессуары: PTFN Оправка расточная, негативная, сталь Винт крепежный для коленчатого рычага Зажимной рычаг Пластина подкладная Втулка зажимная Правый Левый 17858... 17858... 17841... 17843... 17842... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № Идент. № 111 116 125 3,00 110 10,20 - - - - 121 126 126 3,00 130 9,60 130 6,60 135 1,00 141 146 125 3,00 110 10,20 - - - - 151 156 126 3,00 130 9,60 130 6,60 135 1,00 Цена/шт., с. 534 с. 520 629
