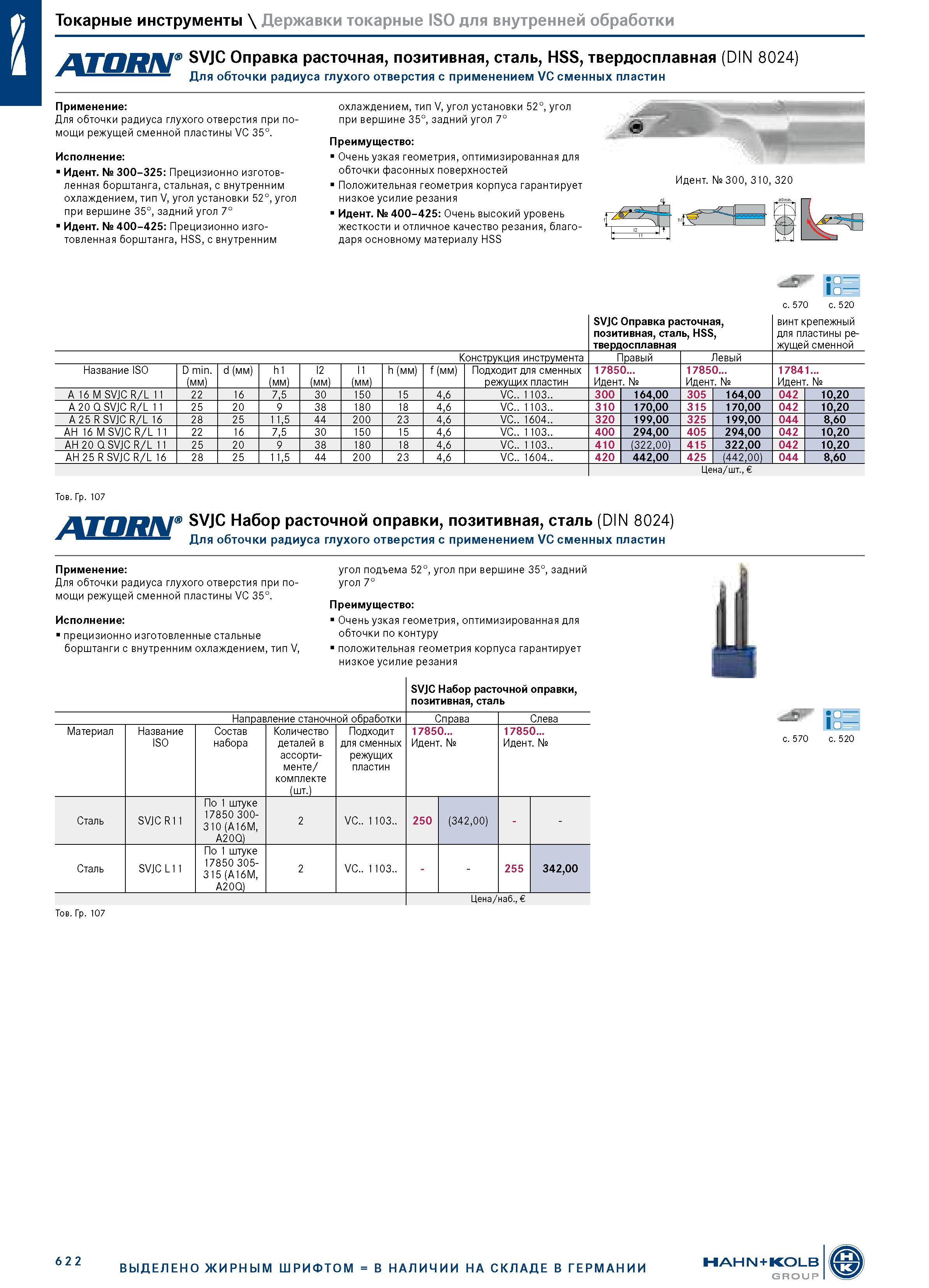

Токарные инструменты \ Державки токарные ISO для внутренней обработки SVJC Оправка расточная, позитивная, сталь, HSS, твердосплавная (DIN 8024) Для обточки радиуса глухого отверстия с применением VC сменных пластин Применение: Для обточки радиуса глухого отверстия при помощи режущей сменной пластины VC 35°. Исполнение: Идент. № 300-325: Прецизионно изготовленная борштанга, стальная, с внутренним охлаждением, тип V, угол установки 52°, угол при вершине 35°, задний угол 7° Идент. № 400-425: Прецизионно изготовленная борштанга, HSS, с внутренним охлаждением, тип V, угол установки 52°, угол при вершине 35°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки фасонных поверхностей Положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 400-425: Очень высокий уровень жесткости и отличное качество резания, благодаря основному материалу HSS Идент. № 300, 310, 320 с. 570 с. 520 SVJC Оправка расточная, позитивная, сталь, HSS, твердосплавная винт крепежный для пластины режущей сменной Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) h1 (мм) l2 (мм) l1 (мм) h (мм) f (мм) Подходит для сменных режущих пластин 17850... Идент. № 17850... Идент. № 17841... Идент. № A 16 M SVJC R/L 11 22 16 7,5 30 150 15 4,6 VC.. 1103.. 300 164,00 305 164,00 042 10,20 A 20 Q SVJC R/L 11 25 20 9 38 180 18 4,6 VC.. 1103.. 310 170,00 315 170,00 042 10,20 A 25 R SVJC R/L 16 28 25 11,5 44 200 23 4,6 VC.. 1604.. 320 199,00 325 199,00 044 8,60 AH 16 M SVJC R/L 11 22 16 7,5 30 150 15 4,6 VC.. 1103.. 400 294,00 405 294,00 042 10,20 AH 20 Q SVJC R/L 11 25 20 9 38 180 18 4,6 VC.. 1103.. 410 (322,00) 415 322,00 042 10,20 AH 25 R SVJC R/L 16 28 25 11,5 44 200 23 4,6 VC.. 1604.. 420 442,00 425 (442,00) 044 8,60 Цена/шт., Тов. Гр. 107 SVJC Набор расточной оправки, позитивная, сталь (DIN 8024) ж ш Для обточки радиуса глухого отверстия с применением VC сменных пластин Применение: Для обточки радиуса глухого отверстия при помощи режущей сменной пластины VC 35°. Исполнение: прецизионно изготовленные стальные борштанги с внутренним охлаждением, тип V, угол подъема 52°, угол при вершине 35°, задний угол 7° Преимущество: Очень узкая геометрия, оптимизированная для обточки по контуру положительная геометрия корпуса гарантирует низкое усилие резания SVJC Набор расточной оправки, позитивная, сталь Направление станочной обработки Справа Слева Материал Название ISO Состав набора Количество деталей в ассортименте/ комплекте (шт.) Подходит для сменных режущих пластин 17850... Идент. № 17850... Идент. № Сталь SVJC R11 По 1 штуке 17850 300310 (A16M, A20Q) 2 VC.. 1103.. 250 (342,00) - - Сталь SVJC L11 По 1 штуке 17850 305315 (A16M, A20Q) 2 VC.. 1103.. - - 255 342,00 Цена/наб., ШО с. 570 с. 520 Тов. Гр. 107 622 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
