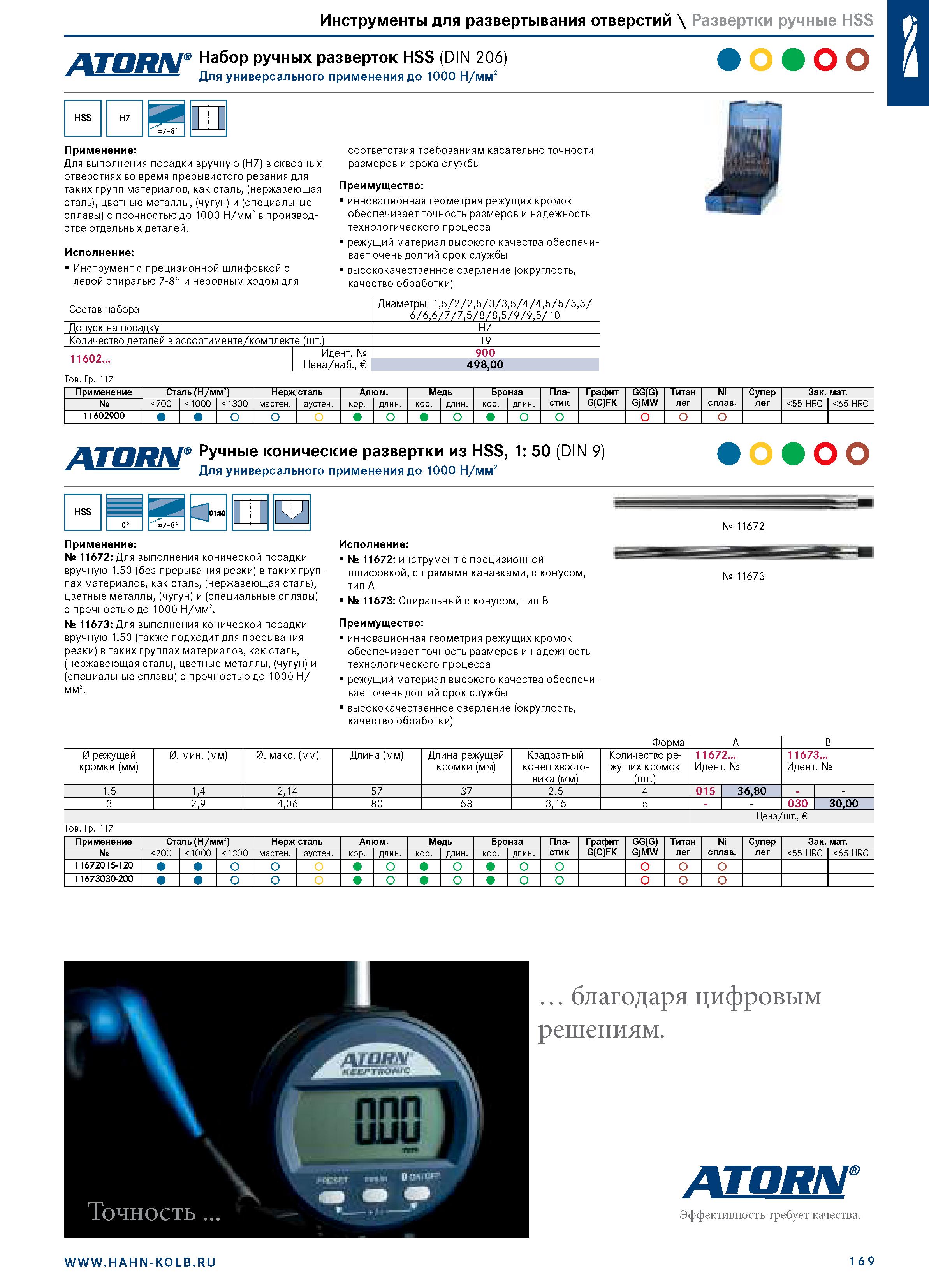

Инструменты для развертывания отверстий \ Развертки ручные HSS Набор ручных разверток HSS (DIN 206) Для универсального применения до 1000 Н/мм2 0 00 HSS ш Применение: Для выполнения посадки вручную (H7) в сквозных отверстиях во время прерывистого резания для таких групп материалов, как сталь, (нержавеющая сталь), цветные металлы, (чугун) и (специальные сплавы) с прочностью до 1000 Н/мм2 в производстве отдельных деталей. Исполнение: Инструмент с прецизионной шлифовкой с левой спиралью 7-8° и неровным ходом для соответствия требованиям касательно точности размеров и срока службы Преимущество: инновационная геометрия режущих кромок обеспечивает точность размеров и надежность технологического процесса режущий материал высокого качества обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) Состав набора Диаметры: 1,5/2/2,5/3/3,5/4/4,5/5/5,5/ 6/6,6/7/7,5/8/8,5/9/9,5/10 Допуск на посадку H7 Количество деталей в ассортименте/комплекте (шт.) 19 11602... I Идент. № 900 Цена/наб., 498,00 Тов. Гр. 117 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11602900 Ручные конические развертки из HSS, 1: 50 (DIN 9) ' Для универсального применения до 1000 Н/мм2 0 00 HSS 0° 2 s7-8° сь С S н Применение: № 11672: Для выполнения конической посадки вручную 1:50 (без прерывания резки) в таких группах материалов, как сталь, (нержавеющая сталь), цветные металлы, (чугун) и (специальные сплавы) с прочностью до 1000 Н/мм2. № 11673: Для выполнения конической посадки вручную 1:50 (также подходит для прерывания резки) в таких группах материалов, как сталь, (нержавеющая сталь), цветные металлы, (чугун) и (специальные сплавы) с прочностью до 1000 Н/ мм2. Исполнение: № 11672:инструмент с прецизионной шлифовкой, с прямыми канавками, с конусом, тип A № 11673: Спиральный с конусом, тип B Преимущество: инновационная геометрия режущих кромок обеспечивает точность размеров и надежность технологического процесса режущий материал высокого качества обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) № 11672 № 11673 Форма A B 0 режущей кромки (мм) 0, мин. (мм) 0, макс. (мм) Длина (мм) Длина режущей кромки (мм) Квадратный конец хвостовика (мм) Количество режущих кромок (шт.) 11672... Идент. № 11673... Идент. № 1,5 1,4 2,14 57 37 2,5 4 015 36,80 - - 3 2,9 4,06 80 58 3,15 5 - - 030 30,00 Цена/шт., Тов. Гр. 117 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 11672015-120 11673030-200 1 ... благодаря цифровым решениям. 1 7ТШ 1 Ц Д 1 \ - г Точность ... Ш, ,аГ(Г1 т’' ПУ -Г . Щ. Д ATORN Эффективность требует качества. H7 1 69
