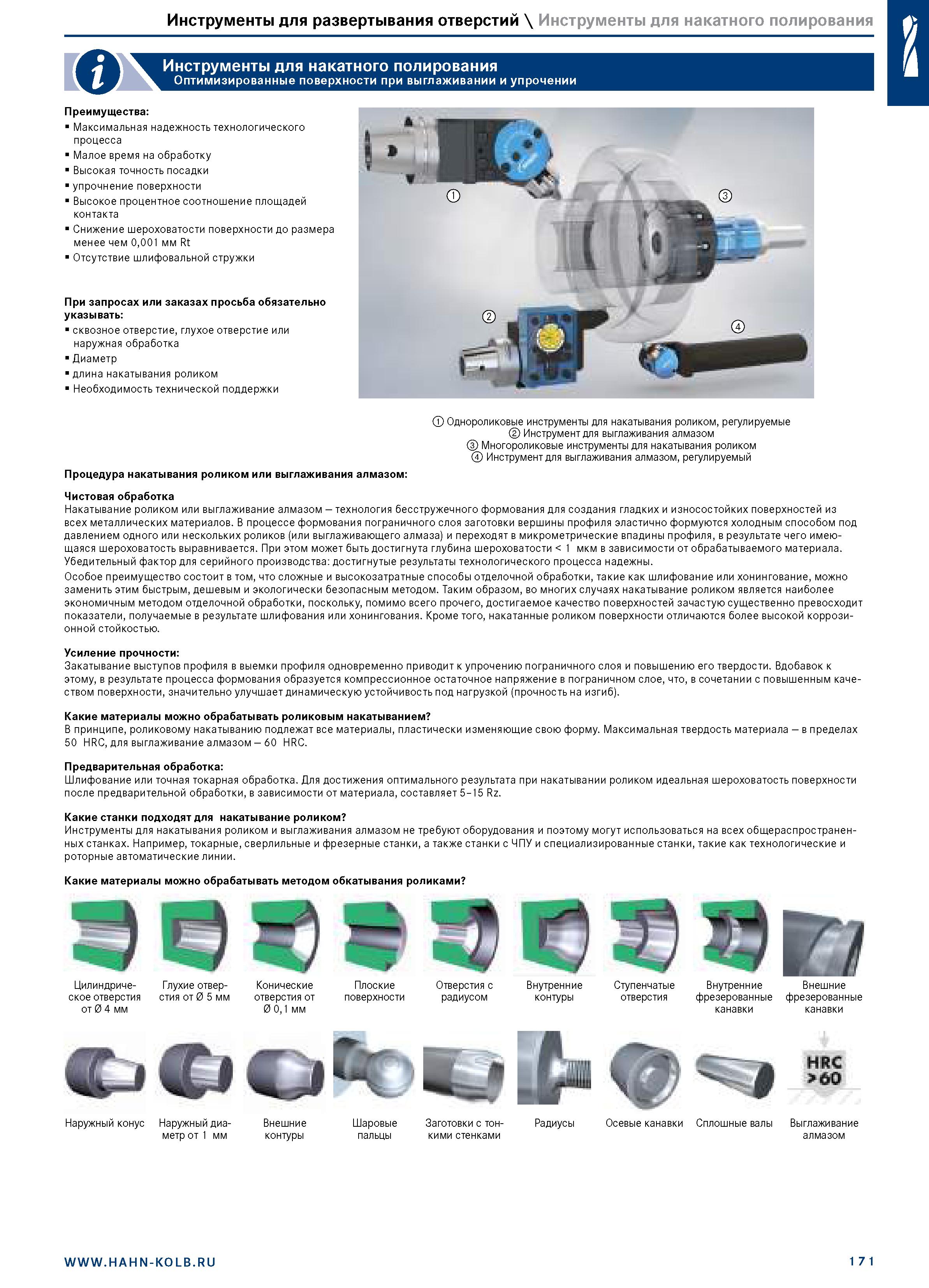

Инструменты для развертывания отверстий \ Инструменты для накатного полирования № Инструменты для накатного полирования Оптимизированные поверхности при выглаживании и упрочении Преимущества: Максимальная надежность технологического процесса Малое время на обработку Высокая точность посадки упрочнение поверхности Высокое процентное соотношение площадей контакта Снижение шероховатости поверхности до размера менее чем 0,001 мм Rt Отсутствие шлифовальной стружки При запросах или заказах просьба обязательно указывать: сквозное отверстие, глухое отверстие или наружная обработка Диаметр длина накатывания роликом Необходимость технической поддержки 0 Однороликовые инструменты для накатывания роликом, регулируемые Инструмент для выглаживания алмазом Многороликовые инструменты для накатывания роликом Инструмент для выглаживания алмазом, регулируемый Процедура накатывания роликом или выглаживания алмазом: Чистовая обработка Накатывание роликом или выглаживание алмазом - технология бесстружечного формования для создания гладких и износостойких поверхностей из всех металлических материалов. В процессе формования пограничного слоя заготовки вершины профиля эластично формуются холодным способом под давлением одного или нескольких роликов (или выглаживающего алмаза) и переходят в микрометрические впадины профиля, в результате чего имеющаяся шероховатость выравнивается. При этом может быть достигнута глубина шероховатости 1 мкм в зависимости от обрабатываемого материала. Убедительный фактор для серийного производства: достигнутые результаты технологического процесса надежны. Особое преимущество состоит в том, что сложные и высокозатратные способы отделочной обработки, такие как шлифование или хонингование, можно заменить этим быстрым, дешевым и экологически безопасным методом. Таким образом, во многих случаях накатывание роликом является наиболее экономичным методом отделочной обработки, поскольку, помимо всего прочего, достигаемое качество поверхностей зачастую существенно превосходит показатели, получаемые в результате шлифования или хонингования. Кроме того, накатанные роликом поверхности отличаются более высокой коррозионной стойкостью. Усиление прочности: Закатывание выступов профиля в выемки профиля одновременно приводит к упрочению пограничного слоя и повышению его твердости. Вдобавок к этому, в результате процесса формования образуется компрессионное остаточное напряжение в пограничном слое, что, в сочетании с повышенным качеством поверхности, значительно улучшает динамическую устойчивость под нагрузкой (прочность на изгиб). Какие материалы можно обрабатывать роликовым накатыванием В принципе, роликовому накатыванию подлежат все материалы, пластически изменяющие свою форму. Максимальная твердость материала - в пределах 50 HRC, для выглаживание алмазом - 60 HRC. Предварительная обработка: Шлифование или точная токарная обработка. Для достижения оптимального результата при накатывании роликом идеальная шероховатость поверхности после предварительной обработки, в зависимости от материала, составляет 5-l5 Rz. Какие станки подходят для накатывание роликом Инструменты для накатывания роликом и выглаживания алмазом не требуют оборудования и поэтому могут использоваться на всех общераспространенных станках. Например, токарные, сверлильные и фрезерные станки, а также станки с ЧПУ и специализированные станки, такие как технологические и роторные автоматические линии. Какие материалы можно обрабатывать методом обкатывания роликами Наружный конус Осевые канавки Сплошные валы Выглаживание алмазом 1 7 1
