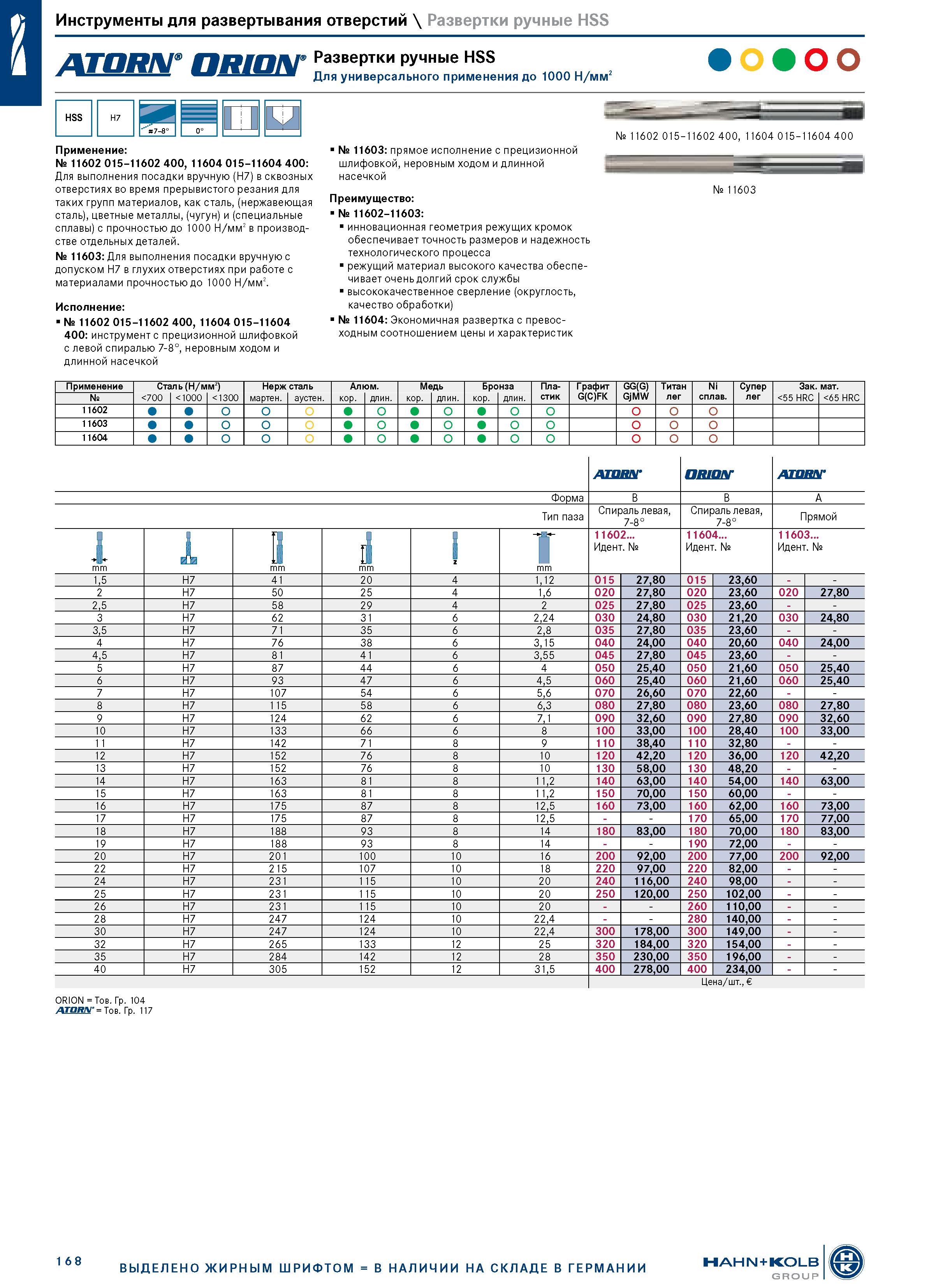

Инструменты для развертывания отверстий \ Развертки ручные HSS лтан/м пятит д ртки РУЧные hss н я ' ш Для универсального применения до 1000 Н/мм2 0 00 HSS ° о и Применение: № 11602 015-11602 400, 11604 015-11604 400: Для выполнения посадки вручную (H7) в сквозных отверстиях во время прерывистого резания для таких групп материалов, как сталь, (нержавеющая сталь), цветные металлы, (чугун) и (специальные сплавы) с прочностью до 1000 Н/мм2 в производстве отдельных деталей. № 11603: Для выполнения посадки вручную с допуском H7 в глухих отверстиях при работе с материалами прочностью до 1000 Н/мм2. Исполнение: № 11602 015-11602 400, 11604 015-11604 400: инструмент с прецизионной шлифовкой с левой спиралью 7-8°, неровным ходом и длинной насечкой № 11603: прямое исполнение с прецизионной шлифовкой, неровным ходом и длинной насечкой Преимущество: № 11602-11603: инновационная геометрия режущих кромок обеспечивает точность размеров и надежность технологического процесса режущий материал высокого качества обеспечивает очень долгий срок службы высококачественное сверление (округлость, качество обработки) № 11604: Экономичная развертка с превосходным соотношением цены и характеристик № 11602 015-11602 400, 11604 015-11604 400 № 11603 H7 Применение № Стг 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Алю кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 11602 11603 11604 Д1ДИУ nmanr лпммг Форма B B A Тип паза Спираль левая, 7-8° Спираль левая, 7-8° Прямой 1 mm 1 ah s mm I mm 1 z TT mm 11602... Идент. № 11604... Идент. № 11603... Идент. № 1,5 H7 41 20 4 1,12 015 27,80 015 23,60 - - 2 H7 50 25 4 1,6 020 27,80 020 23,60 020 27,80 2,5 H7 58 29 4 2 025 27,80 025 23,60 - - 3 H7 62 31 6 2,24 030 24,80 030 21,20 030 24,80 3,5 H7 71 35 6 2,8 035 27,80 035 23,60 - - 4 H7 76 38 6 3,15 040 24,00 040 20,60 040 24,00 4,5 H7 81 41 6 3,55 045 27,80 045 23,60 - - 5 H7 87 44 6 4 050 25,40 050 21,60 050 25,40 6 H7 93 47 6 4,5 060 25,40 060 21,60 060 25,40 7 H7 107 54 6 5,6 070 26,60 070 22,60 - - 8 H7 115 58 6 6,3 080 27,80 080 23,60 080 27,80 9 H7 124 62 6 7,1 090 32,60 090 27,80 090 32,60 10 H7 133 66 6 8 100 33,00 100 28,40 100 33,00 11 H7 142 71 8 9 110 38,40 110 32,80 - - 12 H7 152 76 8 10 120 42,20 120 36,00 120 42,20 13 H7 152 76 8 10 130 58,00 130 48,20 - - 14 H7 163 81 8 11,2 140 63,00 140 54,00 140 63,00 15 H7 163 81 8 11,2 150 70,00 150 60,00 - - 16 H7 175 87 8 12,5 160 73,00 160 62,00 160 73,00 17 H7 175 87 8 12,5 - - 170 65,00 170 77,00 18 H7 188 93 8 14 180 83,00 180 70,00 180 83,00 19 H7 188 93 8 14 - - 190 72,00 - - 20 H7 201 100 10 16 200 92,00 200 77,00 200 92,00 22 H7 215 107 10 18 220 97,00 220 82,00 - - 24 H7 231 115 10 20 240 116,00 240 98,00 - - 25 H7 231 115 10 20 250 120,00 250 102,00 - - 26 H7 231 115 10 20 - - 260 110,00 - - 28 H7 247 124 10 22,4 - - 280 140,00 - - 30 H7 247 124 10 22,4 300 178,00 300 149,00 - - 32 H7 265 133 12 25 320 184,00 320 154,00 - - 35 H7 284 142 12 28 350 230,00 350 196,00 - - 40 H7 305 152 12 31,5 400 278,00 400 234,00 - - Цена/шт., ORION = Тов. Гр. 104 ATOW4 = Тов. Гр. 117 1 68 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
