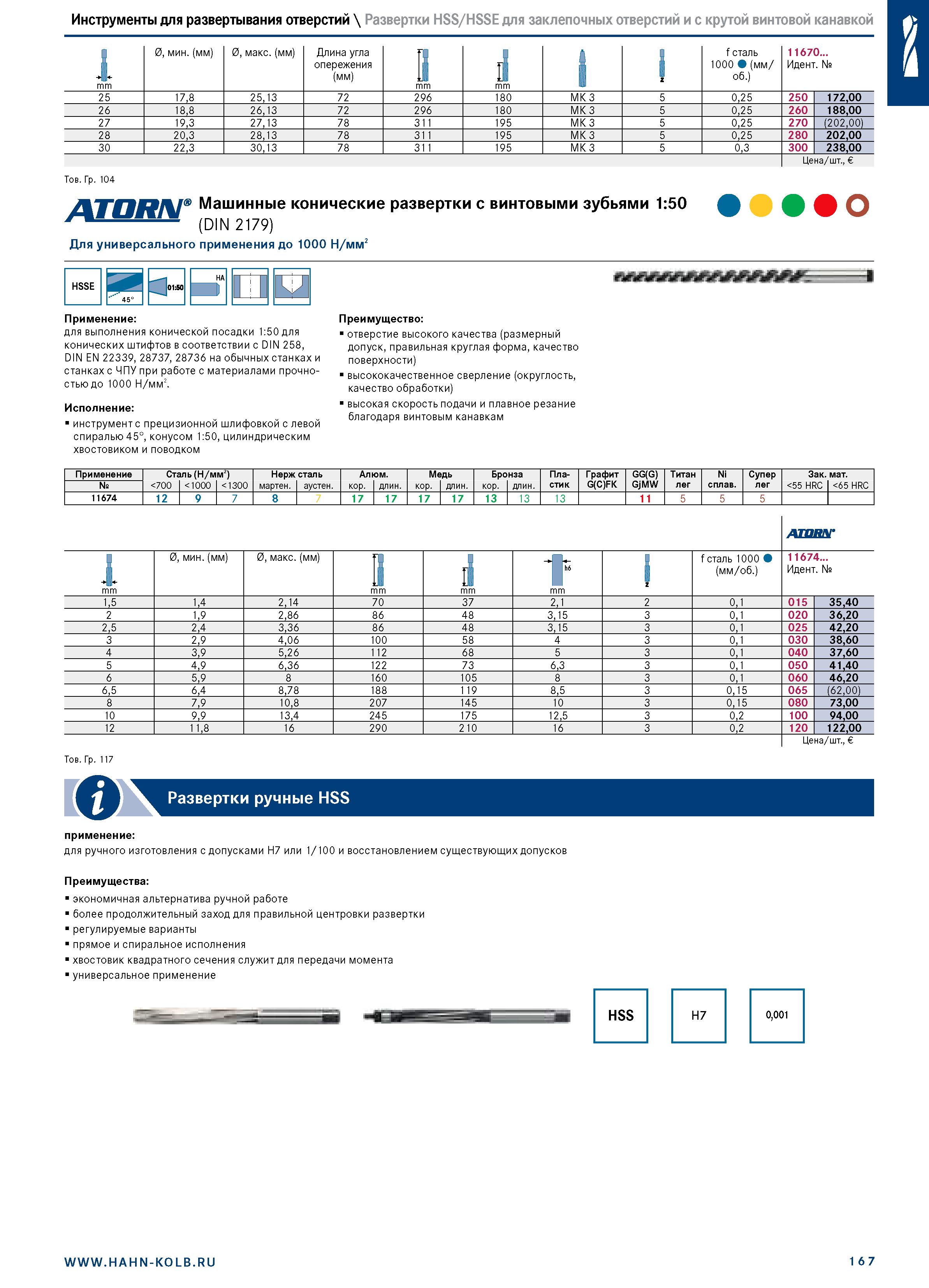

Инструменты для развертывания отверстий \ Развертки HSS/HSSE для заклепочных отверстий и с крутой винтовой канавкой 1 mm 0, мин. (мм) 0, макс. (мм) Длина угла опережения (мм) 1 mm 1 mm i z f сталь 1000 (мм/ об.) 11670... Идент. № 25 17,8 25,13 72 296 180 MK 3 5 0,25 250 172,00 26 18,8 26,13 72 296 180 MK 3 5 0,25 260 188,00 27 19,3 27,13 78 311 195 MK 3 5 0,25 270 (202,00) 28 20,3 28,13 78 311 195 MK 3 5 0,25 280 202,00 30 22,3 30,13 78 311 195 MK 3 5 0,3 300 238,00 Тов. Гр. 104 Цена/шт., Машинные конические развертки с винтовыми зубьями 1:50 (DIN 2179) Для универсального применения до 1000 Н/мм2 HSSE m 45° 01:50 T n Применение: для выполнения конической посадки 1:50 для конических штифтов в соответствии с DIN 258, DIN EN 22339, 28737, 28736 на обычных станках и станках с ЧПУ при работе с материалами прочностью до 1000 Н/мм2. Исполнение: инструмент с прецизионной шлифовкой с левой спиралью 45°, конусом 1:50, цилиндрическим хвостовиком и поводком Преимущество: отверстие высокого качества (размерный допуск, правильная круглая форма, качество поверхности) высококачественное сверление (округлость, качество обработки) высокая скорость подачи и плавное резание благодаря винтовым канавкам Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11674 12 9 7 8 7 17 17 17 17 13 13 13 11 5 5 5 1 mm 0, мин. (мм) 0, макс. (мм) 1 mm 1 mm Is mm l f сталь 1000 (мм/об.) 11674... Идент. № 1,5 1,4 2,14 70 37 2,1 2 0,1 015 35,40 2 1,9 2,86 86 48 3,15 3 0,1 020 36,20 2,5 2,4 3,36 86 48 3,15 3 0,1 025 42,20 3 2,9 4,06 100 58 4 3 0,1 030 38,60 4 3,9 5,26 112 68 5 3 0,1 040 37,60 5 4,9 6,36 122 73 6,3 3 0,1 050 41,40 6 5,9 8 160 105 8 3 0,1 060 46,20 6,5 6,4 8,78 188 119 8,5 3 0,15 065 (62,00) 8 7,9 10,8 207 145 10 3 0,15 080 73,00 10 9,9 13,4 245 175 12,5 3 0,2 100 94,00 12 11,8 16 290 210 16 3 0,2 120 122,00 лтаялг Тов. Гр. 117 Развертки ручные HSS применение: для ручного изготовления с допусками H7 или 1/100 и восстановлением существующих допусков Цена/шт., Преимущества: экономичная альтернатива ручной работе более продолжительный заход для правильной центровки развертки регулируемые варианты прямое и спиральное исполнения хвостовик квадратного сечения служит для передачи момента универсальное применение HSS H7 0,001 1 67
