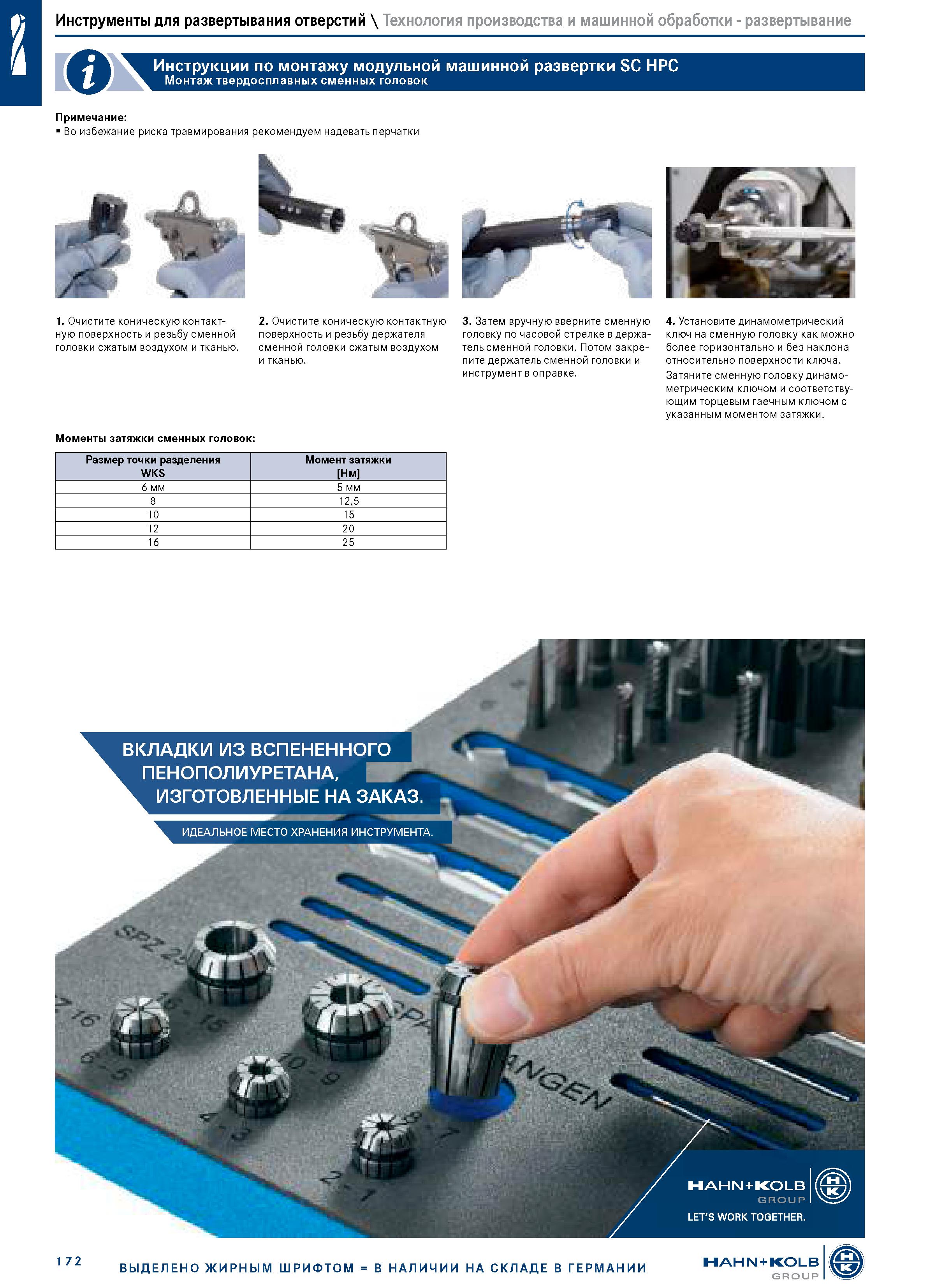

Инструменты для развертывания отверстий \ Технология производства и машинной обработки - развертывание Юн Инструкции по монтажу модульной машинной развертки SC HPC Монтаж твердосплавных сменных головок Примечание: Во избежание риска травмирования рекомендуем надевать перчатки 1. Очистите коническую контактную поверхность и резьбу сменной головки сжатым воздухом и тканью. 2. Очистите коническую контактную поверхность и резьбу держателя сменной головки сжатым воздухом и тканью. 3. Затем вручную вверните сменную головку по часовой стрелке в держатель сменной головки. Потом закрепите держатель сменной головки и инструмент в оправке. 4. Установите динамометрический ключ на сменную головку как можно более горизонтально и без наклона относительно поверхности ключа. Затяните сменную головку динамометрическим ключом и соответствующим торцевым гаечным ключом с указанным моментом затяжки. Моменты затяжки сменных головок: Размер точки разделения WKS Момент затяжки Нм 6 мм 5 мм 8 12,5 10 15 12 20 16 25
