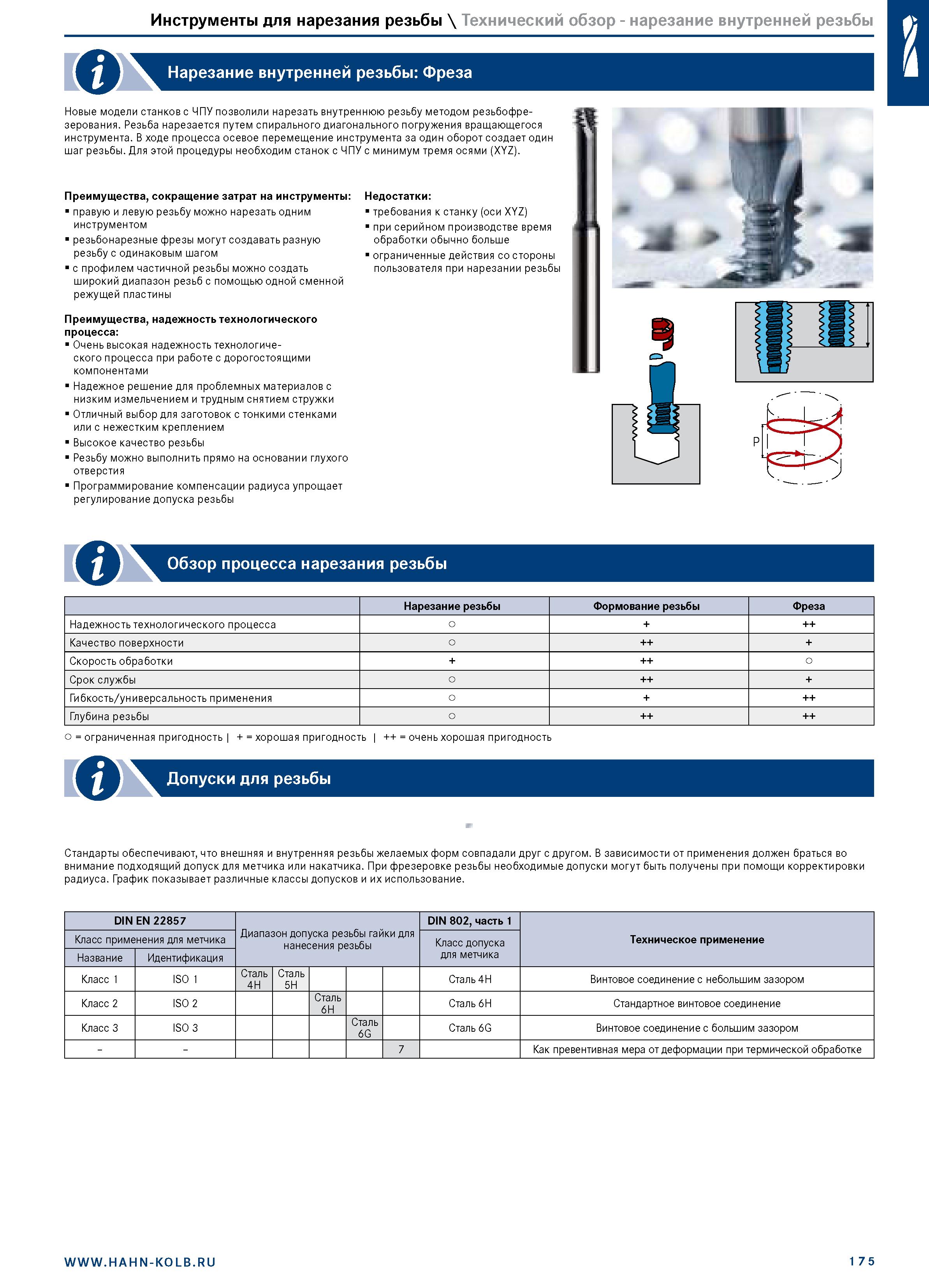

Инструменты для нарезания резьбы \ Технический обзор - нарезание внутренней резьбы Я Нарезание внутренней резьбы: Фреза Новые модели станков с ЧПУ позволили нарезать внутреннюю резьбу методом резьбофре-зерования. Резьба нарезается путем спирального диагонального погружения вращающегося инструмента. В ходе процесса осевое перемещение инструмента за один оборот создает один шаг резьбы. Для этой процедуры необходим станок с ЧПУ с минимум тремя осями (XYZ). Преимущества, сокращение затрат на инструменты: Недостатки: правую и левую резьбу можно нарезать одним инструментом резьбонарезные фрезы могут создавать разную резьбу с одинаковым шагом с профилем частичной резьбы можно создать широкий диапазон резьб с помощью одной сменной режущей пластины Преимущества, надежность технологического процесса: Очень высокая надежность технологического процесса при работе с дорогостоящими компонентами Надежное решение для проблемных материалов с низким измельчением и трудным снятием стружки Отличный выбор для заготовок с тонкими стенками или с нежестким креплением Высокое качество резьбы Резьбу можно выполнить прямо на основании глухого отверстия Программирование компенсации радиуса упрощает регулирование допуска резьбы требования к станку (оси XYZ) при серийном производстве время обработки обычно больше ограниченные действия со стороны пользователя при нарезании резьбы . Обзор процесса нарезания резьбы Нарезание резьбы Формование резьбы Фреза Надежность технологического процесса о + ++ Качество поверхности о ++ + Скорость обработки + ++ о Срок службы о ++ + Гибкость/универсальность применения о + ++ Глубина резьбы о ++ ++ о = ограниченная пригодность + = хорошая пригодность ++ = очень хорошая пригодность Допуски для резьбы Стандарты обеспечивают, что внешняя и внутренняя резьбы желаемых форм совпадали друг с другом. В зависимости от применения должен браться во внимание подходящий допуск для метчика или накатчика. При фрезеровке резьбы необходимые допуски могут быть получены при помощи корректировки радиуса. График показывает различные классы допусков и их использование. DIN EN 22857 Диапазон допуска резьбы гайки для нанесения резьбы DIN 802, часть 1 Техническое применение Класс применения для метчика Класс допуска для метчика Название Идентификация Класс 1 ISO 1 Сталь 4H Сталь 5H Сталь 4H Винтовое соединение с небольшим зазором Класс 2 ISO 2 Сталь 6H Сталь 6H Стандартное винтовое соединение Класс 3 ISO 3 Сталь 6G Сталь 6G Винтовое соединение с большим зазором - - 7 Как превентивная мера от деформации при термической обработке 1 75
