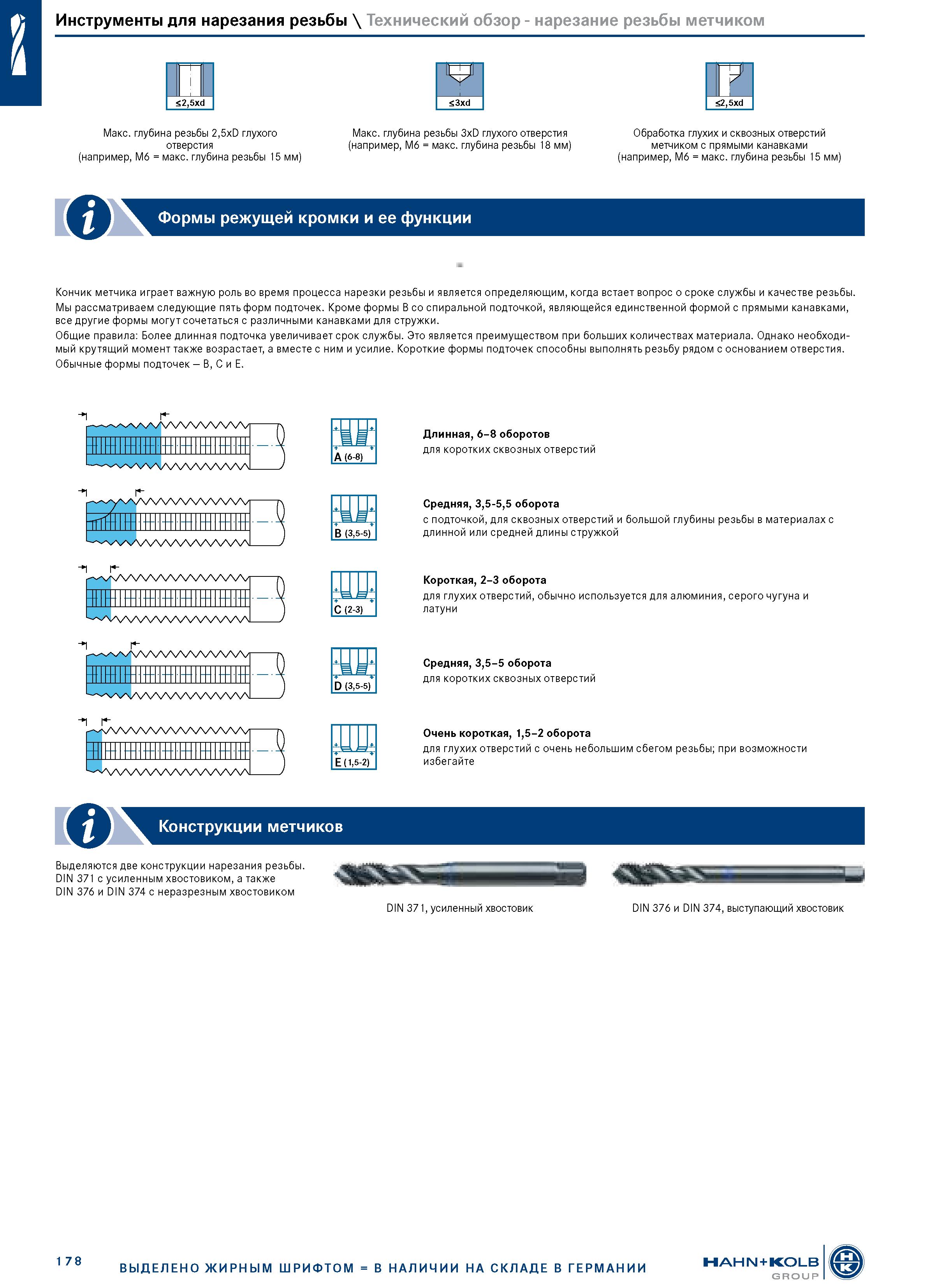

Инструменты для нарезания резьбы \ Технический обзор - нарезание резьбы метчиком S3xd И- &,5xd Макс. глубина резьбы 2,5xD глухого отверстия (например, M6 = макс. глубина резьбы 15 мм) Макс. глубина резьбы 3xD глухого отверстия (например, M6 = макс. глубина резьбы 18 мм) Обработка глухих и сквозных отверстий метчиком с прямыми канавками (например, M6 = макс. глубина резьбы 15 мм) Формы режущей кромки и ее функции Кончик метчика играет важную роль во время процесса нарезки резьбы и является определяющим, когда встает вопрос о сроке службы и качестве резьбы. Мы рассматриваем следующие пять форм подточек. Кроме формы B со спиральной подточкой, являющейся единственной формой с прямыми канавками, все другие формы могут сочетаться с различными канавками для стружки. Общие правила: Более длинная подточка увеличивает срок службы. Это является преимуществом при больших количествах материала. Однако необходимый крутящий момент также возрастает, а вместе с ним и усилие. Короткие формы подточек способны выполнять резьбу рядом с основанием отверстия. Обычные формы подточек - B, C и E. ) ГГ н = ) A (6-8) Длинная, 6-8 оборотов для коротких сквозных отверстий = j. . B (3,5-5) C (2-3) Средняя, 3,5-5,5 оборота с подточкой, для сквозных отверстий и большой глубины резьбы в материалах с длинной или средней длины стружкой Короткая, 2-3 оборота для глухих отверстий, обычно используется для алюминия, серого чугуна и латуни -1 Г wvAAAA/WVVWVVVi V\A /VAv A l “0 W ) D (3,5-5) Средняя, 3,5-5 оборота для коротких сквозных отверстий WVVVSA/SAAAAA/VVVr E (1,5-2) Очень короткая, 1,5-2 оборота для глухих отверстий с очень небольшим сбегом резьбы; при возможности избегайте К№ Конструкции метчиков Выделяются две конструкции нарезания резьбы. DIN 371 с усиленным хвостовиком, а также DIN 376 и DIN 374 с неразрезным хвостовиком DIN 371, усиленный хвостовик DIN 376 и DIN 374, выступающий хвостовик 1 78 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
