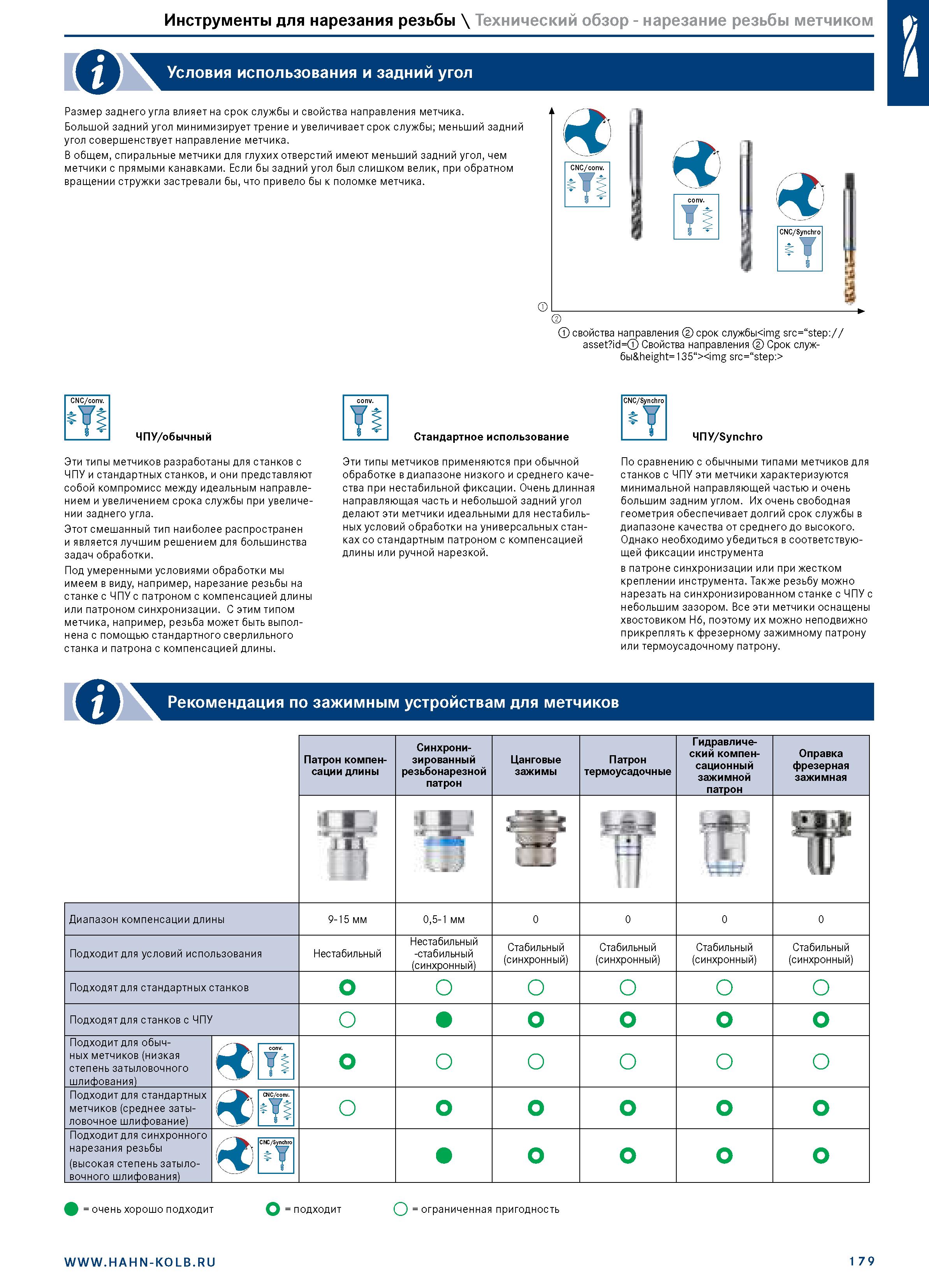

Инструменты для нарезания резьбы \ Технический обзор - нарезание резьбы метчиком Я Условия использования и задний угол Размер заднего угла влияет на срок службы и свойства направления метчика. Большой задний угол минимизирует трение и увеличивает срок службы; меньший задний угол совершенствует направление метчика. В общем, спиральные метчики для глухих отверстий имеют меньший задний угол, чем метчики с прямыми канавками. Если бы задний угол был слишком велик, при обратном вращении стружки застревали бы, что привело бы к поломке метчика. CNC/conv. conv. V7 > 0 свойства направления срок службы т src=“step:// asset id=0 Свойства направления Срок служ-бы&height=135“> img src=“step:> ЧПУ/обычный Эти типы метчиков разработаны для станков с ЧПУ и стандартных станков, и они представляют собой компромисс между идеальным направлением и увеличением срока службы при увеличении заднего угла. Этот смешанный тип наиболее распространен и является лучшим решением для большинства задач обработки. Под умеренными условиями обработки мы имеем в виду, например, нарезание резьбы на станке с ЧПУ с патроном с компенсацией длины или патроном синхронизации. С этим типом метчика, например, резьба может быть выполнена с помощью стандартного сверлильного станка и патрона с компенсацией длины. Стандартное использование Эти типы метчиков применяются при обычной обработке в диапазоне низкого и среднего качества при нестабильной фиксации. Очень длинная направляющая часть и небольшой задний угол делают эти метчики идеальными для нестабильных условий обработки на универсальных станках со стандартным патроном с компенсацией длины или ручной нарезкой. ЧПУ/Synchro По сравнению с обычными типами метчиков для станков с ЧПУ эти метчики характеризуются минимальной направляющей частью и очень большим задним углом. Их очень свободная геометрия обеспечивает долгий срок службы в диапазоне качества от среднего до высокого. Однако необходимо убедиться в соответствующей фиксации инструмента в патроне синхронизации или при жестком креплении инструмента. Также резьбу можно нарезать на синхронизированном станке с ЧПУ с небольшим зазором. Все эти метчики оснащены хвостовиком H6, поэтому их можно неподвижно прикреплять к фрезерному зажимному патрону или термоусадочному патрону. CNC/conv. CNC/Synchro . Рекомендация по зажимным устройствам для метчиков Патрон компенсации длины Синхрони- зированный резьбонарезной патрон Цанговые зажимы Патрон термоусадочные Гидравлический компенсационный зажимной патрон Оправка фрезерная зажимная а 1 I1 Г ш Тяг Диапазон компенсации длины 9-15 мм 0,5-1 мм 0 0 0 0 Подходит для условий использования Нестабильный Нестабильный -стабильный (синхронный) Стабильный (синхронный) Стабильный (синхронный) Стабильный (синхронный) Стабильный (синхронный) Подходят для стандартных станков Подходят для станков с ЧПУ О Подходит для обычных метчиков (низкая степень затыловочного шлифования) 1 Подходит для стандартных метчиков (среднее затыловочное шлифование) CNC/conv. Ф Подходит для синхронного нарезания резьбы (высокая степень затыло-вочного шлифования) Ч CNC/Synchro sV ф= очень хорошо подходит 0= подходит 0= ограниченная пригодность 1 79
