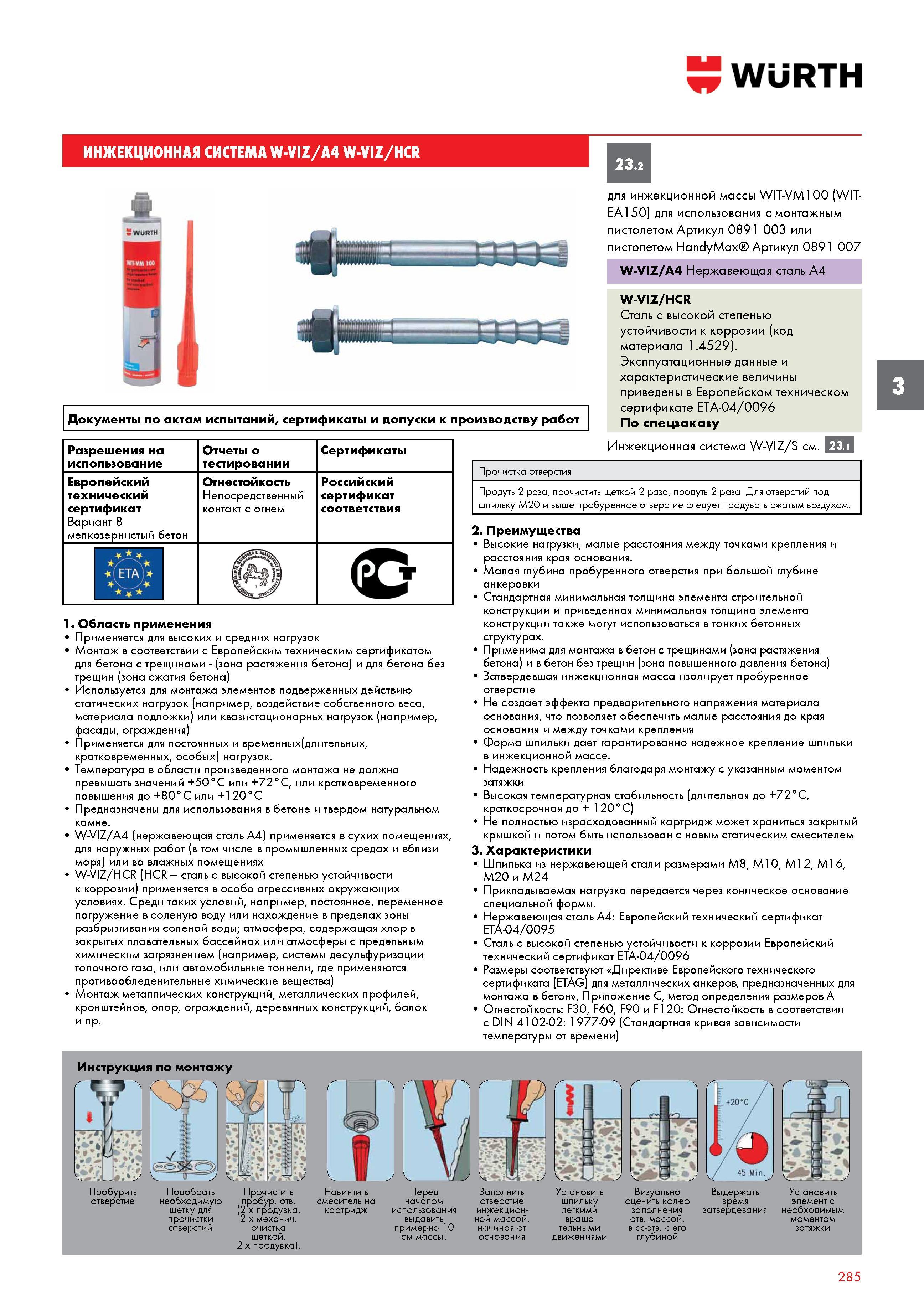

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/A4 W-VIZ/HCR Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Сертификаты Европейский технический сертификат Вариант 8 Огнестойкость Непосредственный контакт с огнем Российский сертификат соответствия мелкозернистый бетон Б9 О для инжекционной массы WIT-VM100 (WIT-EA150) для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 W-VIZ/A4 Нержавеющая сталь А4 W-VIZ/HCR Сталь с высокой степенью устойчивости к коррозии (код материала 1.4529). Эксплуатационные данные и характеристические величины приведены в Европейском техническом сертификате ЕТА-04/0096 По спецзаказу Инжекционная система W-VIZ/S см. 23.1 Прочистка отверстия Продуть 2 раза, прочистить щеткой 2 раза, продуть 2 раза Для отверстий под шпильку М20 и выше пробуренное отверстие следует продувать сжатым воздухом. 1. Область применения Применяется для высоких и средних нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами - (зона растяжения бетона) и для бетона без трещин (зона сжатия бетона) Используется для монтажа элементов подверженных действию статических нагрузок (например, воздействие собственного веса, материала подложки) или квазистационарньх нагрузок (например, фасады, ограждения) Применяется для постоянных и временных(длительных, кратковременных, особых) нагрузок. Температура в области произведенного монтажа не должна превышать значений +50°C или +72°C, или кратковременного повышения до +80°C или +120°C Предназначены для использования в бетоне и твердом натуральном камне. W-VIZ/A4 (нержавеющая сталь A4) применяется в сухих помещениях, для наружных работ (в том числе в промышленных средах и вблизи моря) или во влажных помещениях W-VIZ/HCR (HCR сталь с высокой степенью устойчивости к коррозии) применяется в особо агрессивных окружающих условиях. Среди таких условий, например, постоянное, переменное погружение в соленую воду или нахождение в пределах зоны разбрызгивания соленой воды; атмосфера, содержащая хлор в закрытых плавательных бассейнах или атмосферы с предельным химическим загрязнением (например, системы десульфуризации топочного газа, или автомобильные тоннели, где применяются противообледенительные химические вещества) Монтаж металлических конструкций, металлических профилей, кронштейнов, опор, ограждений, деревянных конструкций, балок и пр. 2. Преимущества Высокие нагрузки, малые расстояния между точками крепления и расстояния края основания. Малая глубина пробуренного отверстия при большой глубине анкеровки Стандартная минимальная толщина элемента строительной конструкции и приведенная минимальная толщина элемента конструкции также могут использоваться в тонких бетонных структурах. Применима для монтажа в бетон с трещинами (зона растяжения бетона) и в бетон без трещин (зона повышенного давления бетона) Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает эффекта предварительного напряжения материала основания, что позволяет обеспечить малые расстояния до края основания и между точками крепления Форма шпильки дает гарантированно надежное крепление шпильки в инжекционной массе. Надежность крепления благодаря монтажу с указанным моментом затяжки Высокая температурная стабильность (длительная до +72°C, краткосрочная до + 120°C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Шпилька из нержавеющей стали размерами M8, M10, M12, M16, M20и M24 Прикладываемая нагрузка передается через коническое основание специальной формы. Нержавеющая сталь A4 Европейский технический сертификат ETA-04/0095 Сталь с высокой степенью устойчивости к коррозии Европейский технический сертификат ETA-04/0096 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон , Приложение C, метод определения размеров A Огнестойкость F30, F60, F90 и F120 Огнестойкость в соответствии с DIN 4102-02 1977-09 (Стандартная кривая зависимости температуры от времени) Прочистить пробур. отв. (2 x продувка, 2 x механич. очистка Перед началом использования выдавить примерно 10 см массы инжекцион-ной массой, начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной затвердевания Установить элемент с необходимым моментом затяжки 23.2 3 щеткой, 2 x продувка) 285
