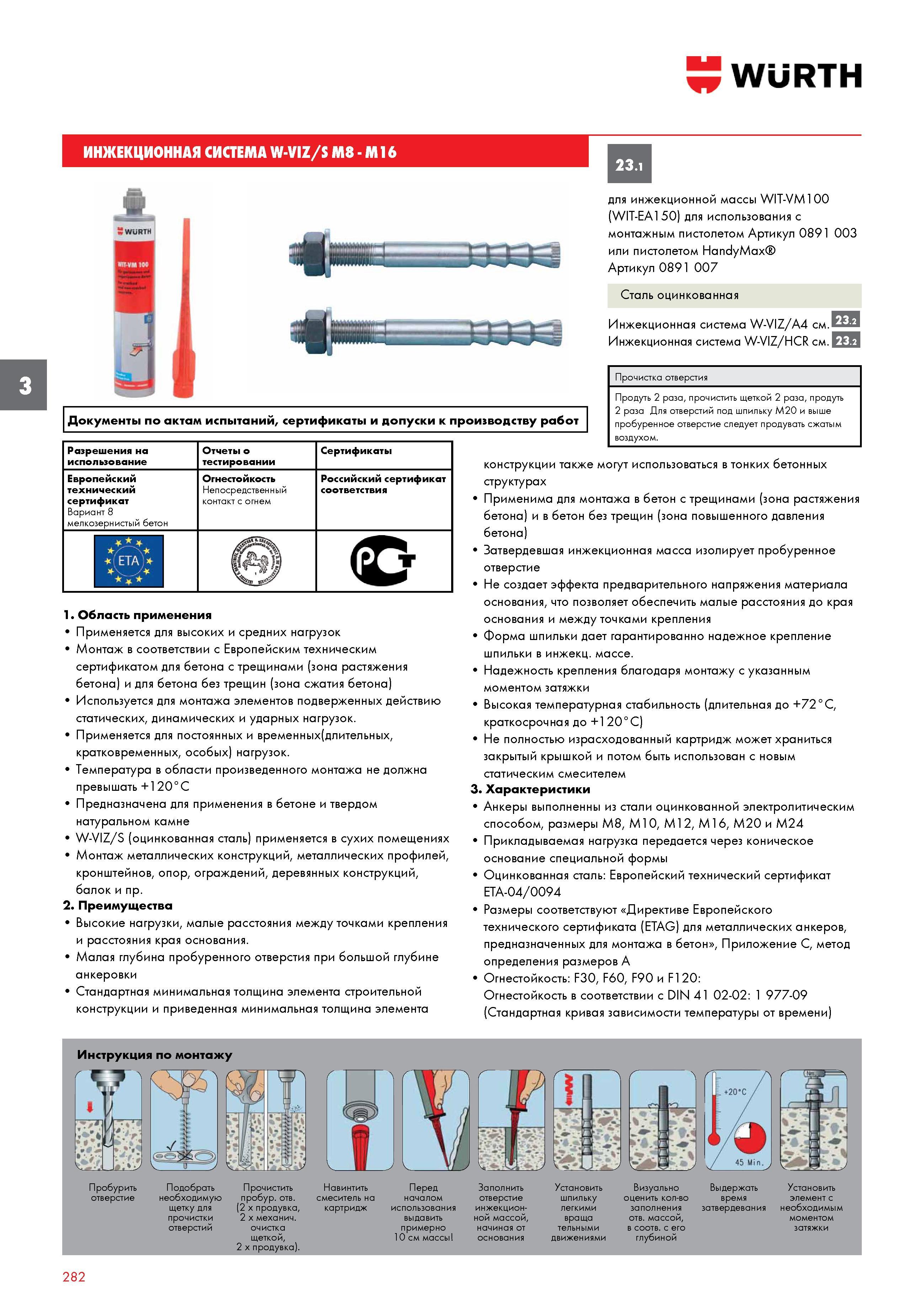

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/S M8 - M16 для инжекционной массы WIT-VM100 (WIT-EA150) для использования с монтажным пистолетом Артикул 0891 00

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/S M8 - M16 для инжекционной массы WIT-VM100 (WIT-EA150) для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 Сталь оцинкованная Инжекционная система W-VIZ/A4 см 23 Инжекционная система W-VIZ/HCR см. 23.2 Документы по актам испытаний, сертификаты и допуски к производству работ Европейский технический сертификат Вариант 8 мелкозернистый бетон Отчеты о тестирован Огнестойкость Непосредственный контакт с огнем Сертификаты Российский сертификат соответствия Прочистка отверстия Продуть 2 раза, прочистить щеткой 2 раза, продуть 2 раза Для отверстий под шпильку М20 и выше пробуренное отверстие следует продувать сжатым воздухом. 1. Область применения Применяется для высоких и средних нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами (зона растяжения бетона) и для бетона без трещин (зона сжатия бетона) Используется для монтажа элементов подверженных действию статических, динамических и ударных нагрузок. Применяется для постоянных и временных(длительных, кратковременных, особых) нагрузок. Температура в области произведенного монтажа не должна превышать +120°C Предназначена для применения в бетоне и твердом натуральном камне W-VIZ/S (оцинкованная сталь) применяется в сухих помещениях Монтаж металлических конструкций, металлических профилей, кронштейнов, опор, ограждений, деревянных конструкций, балок и пр. 2. Преимущества Высокие нагрузки, малые расстояния между точками крепления и расстояния края основания. Малая глубина пробуренного отверстия при большой глубине анкеровки Стандартная минимальная толщина элемента строительной конструкции и приведенная минимальная толщина элемента конструкции также могут использоваться в тонких бетонных структурах Применима для монтажа в бетон с трещинами (зона растяжения бетона) и в бетон без трещин (зона повышенного давления бетона) Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает эффекта предварительного напряжения материала основания, что позволяет обеспечить малые расстояния до края основания и между точками крепления Форма шпильки дает гарантированно надежное крепление шпильки в инжекц. массе. Надежность крепления благодаря монтажу с указанным моментом затяжки Высокая температурная стабильность (длительная до +72°C, краткосрочная до +120°C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Анкеры выполненны из стали оцинкованной электролитическим способом, размеры M8, M10, M12, M16, M20 и M24 Прикладываемая нагрузка передается через коническое основание специальной формы Оцинкованная сталь Европейский технический сертификат ETA-04/0094 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон , Приложение C, метод определения размеров A Огнестойкость F30, F60, F90 и F120 Огнестойкость в соответствии с DIN 41 02-02 1 977-09 (Стандартная кривая зависимости температуры от времени) Прочистить пробур. отв. (2 x продувка, 2 x механич. очистка щеткой, 2 x продувка). Навинтить смеситель н картридж Перед началом использования выдавить примерно 10 с массы Заполнить отверстие инжекцион-ной массой, начиная от основания Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной Установить элемент с необходимым моментом затяжки 23.1 3 282
