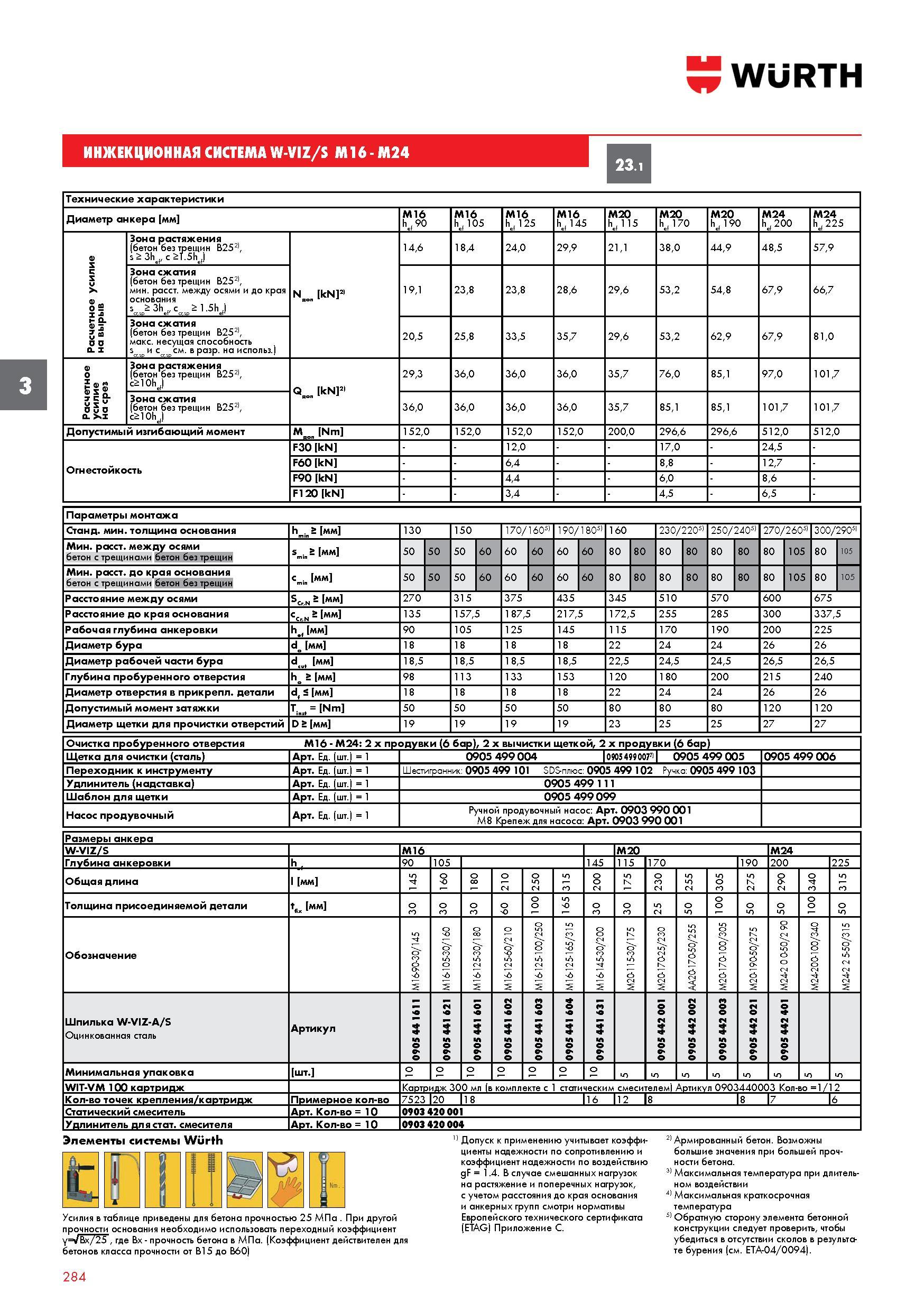

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/S M16 - М24 23.1 3 Технические характеристики Диаметр анкера мм M16 h.i 90 M16 h.i 105 M16 h.i 125 M16 h.i 145 M20 h.i 115 M20 h.i 170 M20 h. 190 M24 h. 200 M24 h. 225 Расчетное усилие на вырыв Зона растяжения (бетон без трещин B252), s 2 3hef, c >T.5hJ 14,6 18,4 24,0 29,9 21,1 38,0 44,9 48,5 57,9 Зона сжатия (бетон без трещин B252), мин. расст. между осями и до края основания s„,n> 3he„ Ccr.p > 1.5HJ Nnen kN 21 19,1 23,8 23,8 28,6 29,6 53,2 54,8 67,9 66,7 Зона сжатия (бетон без трещин B252), макс. несущая способность s и с см. в разр. на использ.) 20,5 25,8 33,5 35,7 29,6 53,2 62,9 67,9 81,0 Расчетное усилие на срез Зона растяжения (бетон без трещин B252), C>10hJ Qnen kN 21 29,3 36,0 36,0 36,0 35,7 76,0 85,1 97,0 101,7 Зона сжатия (бетон без трещин B252), C>10hJ 36,0 36,0 36,0 36,0 35,7 85,1 85,1 101,7 101,7 Допустимый изгибающий момент Мдоп Nm 152,0 152,0 152,0 152,0 200,0 296,6 296,6 512,0 512,0 Огнестойкость F30 kN 12,0 17,0 24,5 F60 kN 6,4 8,8 12,7 F90 kN 4,4 6,0 8,6 F120 kN 3,4 4,5 6,5 Параметры монтажа Станд. мин. толщина основания hmin 5 мм 130 150 170/16051 190/18051 160 230/22051 250/2405) 270/26051 3 00/29051 Мин. расст. между осями бетон с трещинами бетон без трещин sm 5 мм 50 50 50 60 60 60 60 60 80 80 80 80 80 80 80 105 80 105 Мин. расст. до края основания бетон с трещинами бетон без трещин cm мм 50 50 50 60 60 60 60 60 80 80 80 80 80 80 80 105 80 105 Расстояние между осями SCr n 5 мм 270 315 375 435 345 510 570 600 675 Расстояние до края основания cCrN 5 мм 135 157,5 187,5 217,5 172,5 255 285 300 337,5 Рабочая глубина анкеровки h f мм 90 105 125 145 115 170 190 200 225 Диаметр бура de мм 18 18 18 18 22 24 24 26 26 Диаметр рабочей части бура d мм 18,5 18,5 18,5 18,5 22,5 24,5 24,5 26,5 26,5 Глубина пробуренного отверстия he 5 мм 98 113 133 153 120 180 200 215 240 Диаметр отверстия в прикрепл. детали df S мм 18 18 18 18 22 24 24 26 26 Допустимый момент затяжки Tinst = Nm 50 50 50 50 80 80 80 120 120 Диаметр щетки для прочистки отверстий D 5 мм 19 19 19 19 23 25 25 27 27 Очистка пробуренного отверстия М16 - М24 2 х продувки (6 бар), 2 х вычистки щеткой, 2 х продувки (6 бар) Щетка для очистки (сталь) Артикул Ед. (шт.) = 1 0905 499 004 0905 499007 1 0905 499 005 0905 499 006 Переходник к инструменту Артикул Ед. (шт.) = 1 Шестигранник 0905 499 101 SDS-плюс 0905 499 102 Ручка 0905 499 103 Удлинитель (надставка) Артикул Ед. (шт.) = 1 0905 499 111 Шаблон для щетки Артикул Ед. (шт.) = 1 0905 499 099 Насос продувочный Артикул Ед. (шт.) = 1 Ручной продувочный насос Артикул 0903 990 001 М8 Крепеж для насоса Артикул 0903 990 001 Размеры анкера W-VIZ/S М16 М20 М24 Глубина анкеровки h 90 105 145 115 170 190 200 225 Общая длина l мм о 'О 2 к о 305 к о 'j Толщина присоединяемой детали tfix мм 0 S 0 о Обозначение & S 60 16-1 S оо 16-1 0 16-1 S 50 16-1 S 16-1 S 00 16-1 S с 20-1 S 20-1 S 0/ S 20-1 3 M20-170-100/305 0/ S 20-1 S M24-2 0 0-50/2 90 M24-200-100/340 M24-2 2 5-50/315 Шпилька W-VIZ-A/S Оцинкованная сталь Артикул м 3 м 0 3 м 0 02 3 м 0 3 0 3 4 м 0 4 0 3 м 0 m 3 м 0 0 9 02 0 9 3 0 0 42 4 м 0 02 S м 0 4 9 Минимальная упаковка шт. О WIT-VM 100 картридж Картридж 300 мл (в комплекте с 1 статическим смеси елем) Артикул 0903440003 Количество =1/ 2 Количество точек крепления/картридж Примерное кол-во 7523 120 118 116 112 8 18 17 16 Статический смеситель Артикул Количество = 10 0903 420 001 Удлинитель для стат. смесителя Артикул Количество = 10 0903 420 004 Элементы системы Wurth Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент yWBx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 1 Допуск к применению учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае смешанных нагрузок на растяжение и поперечных нагрузок, с учетом расстояния до края основания и анкерных групп смотри нормативы Европейского технического сертификата (ETAG) Приложение С. 2) Армированный бетон. Возможны большие значения при большей прочности бетона. 3) Максимальная температура при длительном воздействии 4) Максимальная краткосрочная температура 5) Обратную сторону элемента бетонной конструкции следует проверить, чтобы убедиться в отсутствии сколов в результате бурения (см. ЕТА-04/0094). 284
