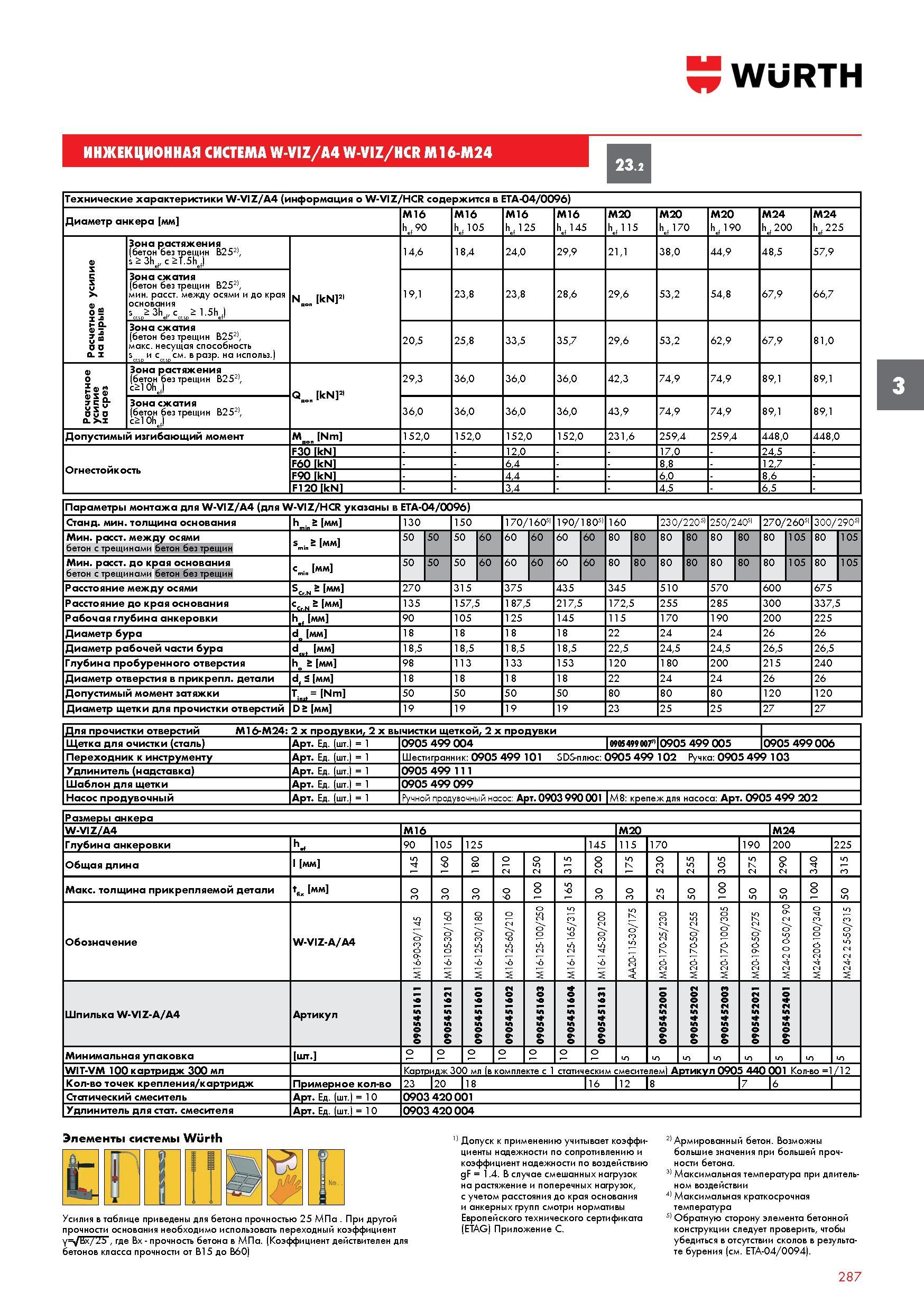

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/A4 W-VIZ/HCR М16-М24 23 2 Технические характеристики W-VIZ/A4 (информация о W-VIZ/HCR содержится в ETA-04/0096)

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/A4 W-VIZ/HCR М16-М24 23.2 Технические характеристики W-VIZ/A4 (информация о W-VIZ/HCR содержится в ETA-04/0096) Диаметр анкера мм M16 h.i 90 M16 h.i 105 M16 h.i 125 M16 h.i 145 M20 h.i 115 M20 h.i 170 M20 h. 190 M24 h. 200 M24 h. 225 Расчетное усилие на вырыв Зона растяжения (бетон без трещин B252), s 2 3he), c >TT5hef) Nnen kN 21 14,6 18,4 24,0 29,9 21,1 38,0 44,9 48,5 57,9 Зона сжатия (бетон без трещин B252), мин. расст. между осями и до края основания scr,p> 3he), ccr,p > 1.5hJ 19,1 23,8 23,8 28,6 29,6 53,2 54,8 67,9 66,7 Зона сжатия (бетон без трещин B252), макс. несущая способность s и с см. в разр. на использ.) 20,5 25,8 33,5 35,7 29,6 53,2 62,9 67,9 81,0 е 1 S 1 о5 0 Рун Зона растяжения (бетон без трещин B252), C>10hJ К Qnen kN 21 29,3 36,0 36,0 36,0 42,3 74,9 74,9 89,1 89,1 Зона сжатия (бетон без трещин B252), C>10hJ К 36,0 36,0 36,0 36,0 43,9 74,9 74,9 89,1 89,1 Допустимый изгибающий момент Мдоп Nm 152,0 152,0 152,0 152,0 231,6 259,4 259,4 448,0 448,0 Огнестойкость F30 kN 12,0 17,0 24,5 F60 kN 6,4 8,8 12,7 F90 kN 4,4 6,0 8,6 F120 kN 3,4 4,5 6,5 Параметры монтажа для W-VIZ/A4 (для W-VIZ/HCR указаны в ETA-04/0096) Станд. мин. толщина основания h . 5 мм 130 150 170/16051 190/18051 160 230/22051 250/24051 270/2605 300/2905) Мин. расст. между осями бетон с трещинами бетон без трещин sm 5 мм 50 0 50 60 60 60 60 60 80 80 80 80 80 80 80 105 80 105 Мин. расст. до края основания бетон с трещинами бетон без трещин cmin мм 50 0 50 60 60 60 60 60 80 80 80 80 80 80 80 105 80 105 Расстояние между осями SfrN 5 мм 270 315 375 435 345 510 570 600 675 Расстояние до края основания cCrN 5 мм 135 157,5 187,5 217,5 172,5 255 285 300 337,5 Рабочая глубина анкеровки h., мм 90 105 125 145 115 170 190 200 225 Диаметр бура d мм 18 18 18 18 22 24 24 26 26 Диаметр рабочей части бура dcii, мм 18,5 18,5 18,5 18,5 22,5 24,5 24,5 26,5 26,5 Глубина пробуренного отверстия he 5 мм 98 113 133 153 120 180 200 215 240 Диаметр отверстия в прикрепл. детали d, S мм 18 18 18 18 22 24 24 26 26 Допустимый момент затяжки Tin„ = Nm 50 50 50 50 80 80 80 120 120 Диаметр щетки для прочистки отверстий D 5 мм 19 19 19 19 23 25 25 27 27 Для прочистки отверстий М16-М24 2 х продувки, 2 х вычистки щеткой, 2 х продувки Щетка для очистки (сталь) Артикул Ед. (шт.) = 1 0905 499 004 10905 499 ООП0905 499 005 0905 499 006 Переходник к инструменту Артикул Ед. (шт.) = 1 Шестигранник 0905 499 101 SDS-плюс 0905 499 102 Ручка 0905 499 103 Удлинитель (надставка) Артикул Ед. (шт.) = 1 0905 499 111 Шаблон для щетки Артикул Ед. (шт.) = 1 0905 499 099 Насос продувочный Артикул Ед. (шт.) = 1 Ручной продувочный насос Артикул 0903 990 001 М8 крепеж для насоса Артикул 0905 499 202 Размеры анкера W-VIZ/A4 М16 М20 М24 Глубина анкеровки h„ 90 105 125 145 115 170 190 200 225 Общая длина l мм о 'О 2 к о о к о 'j Макс. толщина прикрепляемой детали tfix мм о 0 0 Я 50 0 о 0 Обозначение W-VIZ-A/A4 & 5 о 5 со 5 0 5 0 /25 5 5 00 5 30/ 1 Я сЪ S 0/ 70-5 S M20-170-100/305 0/ 3 S M24-2 0 0-50/2 90 M24-200-100/340 M24-2 2 5-50/315 Шпилька W-VIZ-A/A4 Артикул м м м м м м м м м м м м м м м м м 3 м м Минимальная упаковка шт. о WIT-VM 100 картридж 300 мл Картридж 300 мл (в комплекте с 1 статическим смесит лем) Артикул 0905 440 001 Количество = /12 Количество точек крепления/картридж Примерное кол-во 23 120 118 116 112 8 7 6 Статический смеситель Артикул Ед. (шт.) = 10 0903 420 001 Удлинитель для стат. смесителя Артикул Ед. (шт.) = 10 0903 420 004 3 Элементы системы Wurth t Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент y= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 1 Допуск к применению учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию gF = 1.4. В случае смешанных нагрузок на растяжение и поперечных нагрузок, с учетом расстояния до края основания и анкерных групп смотри нормативы Европейского технического сертификата (ETAG) Приложение С. 2) Армированный бетон. Возможны большие значения при большей прочности бетона. 3) Максимальная температура при длительном воздействии 4) Максимальная краткосрочная температура 5) Обратную сторону элемента бетонной конструкции следует проверить, чтобы убедиться в отсутствии сколов в результате бурения (см. ЕТА-04/0094). 287
