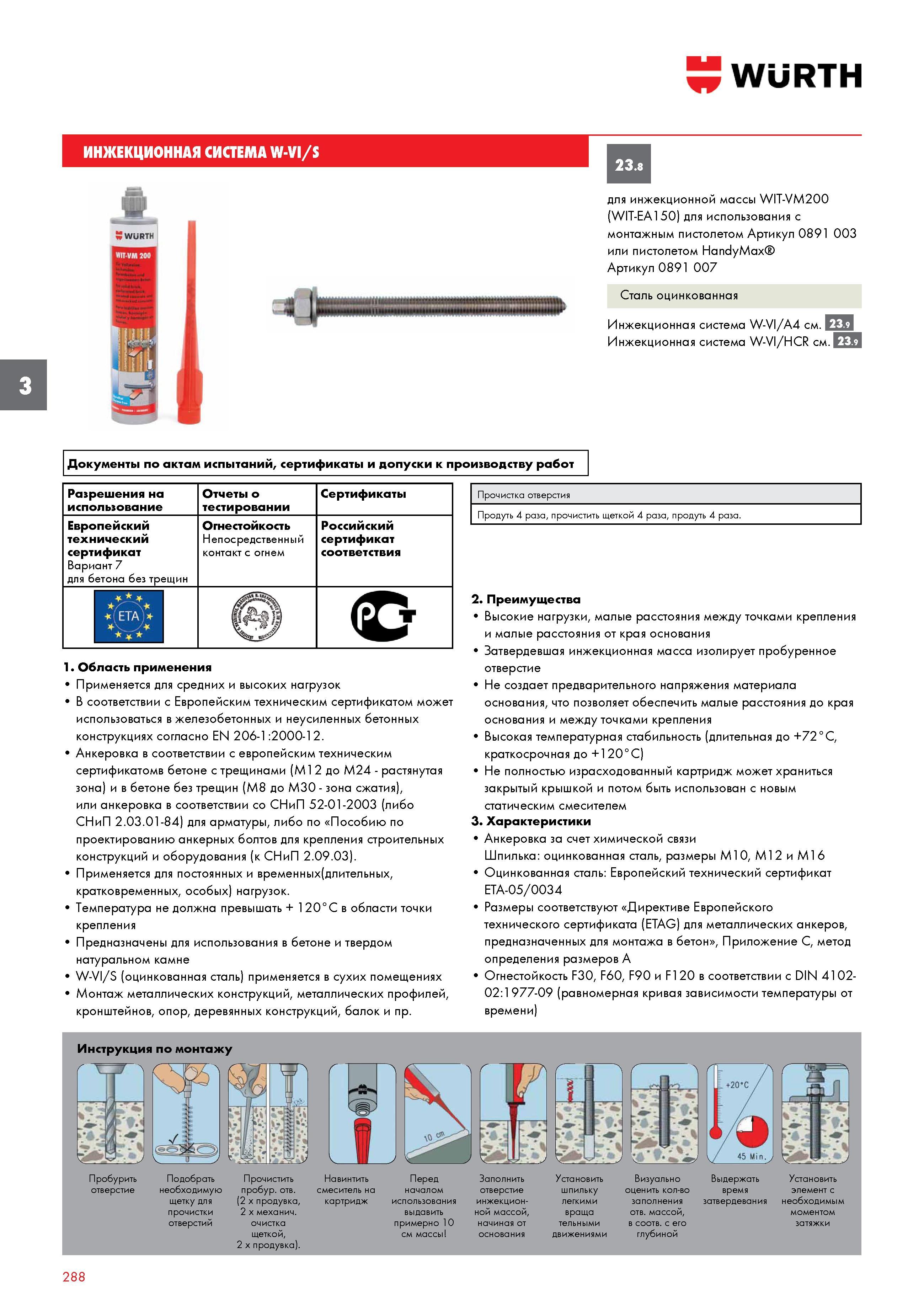

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VI/S для инжекционной массы WIT-VM200 (WIT-EA150) для использования с монтажным пистолетом Артикул 0891 003 или пист

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VI/S для инжекционной массы WIT-VM200 (WIT-EA150) для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 Сталь оцинкованная Инжекционная система W-VI/A4 см. 23.9 И Инжекционная система W-VI/HCR см. Й7 Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Европейский технический сертификат Вариант 7 для бетона без трещин Отчеты о тестировании Огнестойкость Непосредственный контакт с огнем Сертификаты Российский сертификат соответствия 1. Область применения Применяется для средних и высоких нагрузок В соответствии с Европейским техническим сертификатом может использоваться в железобетонных и неусиленных бетонных конструкциях согласно EN 206-1:2000-12. Анкеровка в соответствии с европейским техническим сертификатомв бетоне с трещинами (M12 до M24 - растянутая зона) и в бетоне без трещин (M8 до M30 - зона сжатия), или анкеровка в соответствии со СНиП 52-01-2003 (либо СНиП 2.03.01-84) для арматуры, либо по Пособию по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03). Применяется для постоянных и временных(длительных, кратковременных, особых) нагрузок. Температура не должна превышать + 120°C в области точки крепления Предназначены для использования в бетоне и твердом натуральном камне W-VI/S (оцинкованная сталь) применяется в сухих помещениях Монтаж металлических конструкций, металлических профилей, кронштейнов, опор, деревянных конструкций, балок и пр. Прочистка отверстия Продуть 4 раза, прочистить щеткой 4 раза, продуть 4 раза. 2. Преимущества Высокие нагрузки, малые расстояния между точками крепления и малые расстояния от края основания Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает предварительного напряжения материала основания, что позволяет обеспечить малые расстояния до края основания и между точками крепления Высокая температурная стабильность (длительная до +72°C, краткосрочная до +120°C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Анкеровка за счет химической связи Шпилька оцинкованная сталь, размеры M10, M12 и M16 Оцинкованная сталь Европейский технический сертификат ETA-05/0034 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон , Приложение C, метод определения размеров A Огнестойкость F30, F60, F90 и F120 в соответствии с DIN 410202:1977-09 (равномерная кривая зависимости температуры от времени) Инструкция по монтажу Прочистить пробур. отв. (2 x продувка, 2 x механич. очистка Перед началом использования выдавить примерно 10 см массы Заполнить отверстие инжекцион-ной массой, начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной Установить элемент с необходимым моментом затяжки 23 3 щеткой, 2 x продувка) 288
