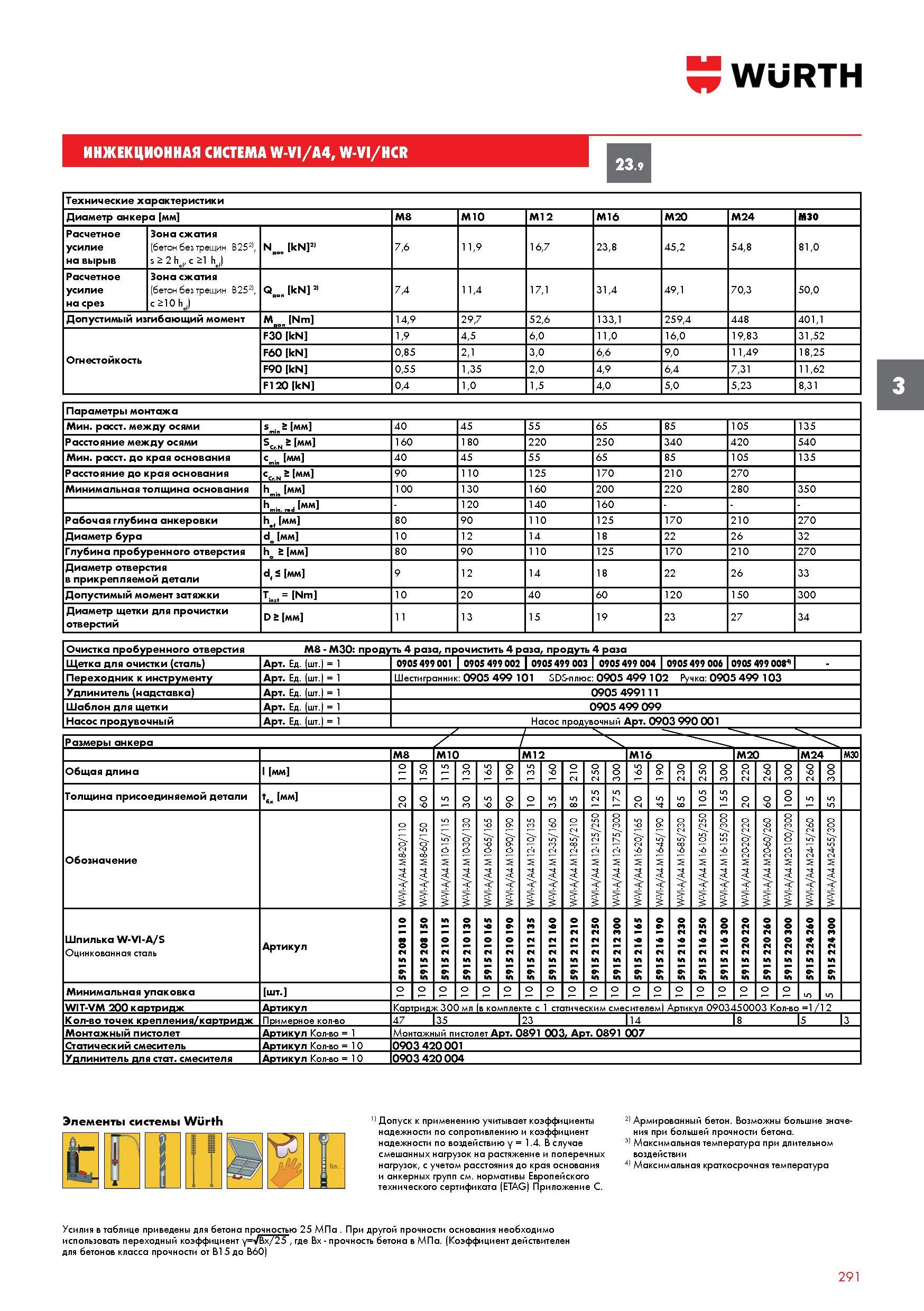

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VI/A4, W-VI/HCR Технические характеристики Диаметр анкера мм M8 M10 M12 M16 M20 M24 M30 Расчетное усилие на вырыв Зо

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VI/A4, W-VI/HCR Технические характеристики Диаметр анкера мм M8 M10 M12 M16 M20 M24 M30 Расчетное усилие на вырыв Зона сжатия (бетон без трещин B252), s 2 he), c 1 hf Nnen kN 21 7,6 11,9 16,7 23,8 45,2 54,8 81,0 Расчетное усилие на срез Зона сжатия (бетон без трещин B252), С 10 hJ Qnen kN 21 7,4 11,4 17,1 31,4 49,1 70,3 50,0 Допустимый изгибающий момент Мдоп Nm 14,9 29,7 52,6 133,1 259,4 448 401,1 Огнестойкость F30 kN 1,9 4,5 6,0 11,0 16,0 19,83 31,52 F60 kN 0,85 2,1 3,0 6,6 9,0 11,49 18,25 F90 kN 0,55 1,35 2,0 4,9 6,4 7,31 11,62 F120 kN 0,4 1,0 1,5 4,0 5,0 5,23 8,31 Параметры монтажа Мин. расст. между осями sm мм 40 45 55 65 85 105 135 Расстояние между осями SfrN мм 160 180 220 250 340 420 540 Мин. расст. до края основания Cmin мм 40 45 55 65 85 105 135 Расстояние до края основания cCrN мм 90 110 125 170 210 270 Минимальная толщина основания hmin мм 100 130 160 200 220 280 350 hmin „d мм 120 140 160 Рабочая глубина анкеровки h f мм 80 90 110 125 170 210 270 Диаметр бура de мм 10 12 14 18 22 26 32 Глубина пробуренного отверстия he мм 80 90 110 125 170 210 270 Диаметр отверстия в прикрепляемой детали df S мм 9 12 14 18 22 26 33 Допустимый момент затяжки Tinst = Nm 10 20 40 60 120 150 300 Диаметр щетки для прочистки отверстий D мм 11 13 15 19 23 27 34 Очистка пробуренного отверстия М8 - М30 продуть 4 раза, прочистить 4 раза, продуть 4 раза Щетка для очистки (сталь) Артикул Ед. (шт.) = 1 0905 499 001 0905 499 002 0905 499 003 0905 499 004 I 0905 499 006 1 0905 499 008 - Переходник к инструменту Артикул Ед. (шт.) = 1 Шестигранник 0905 499 101 SDS-плюс 0905 499 102 Ручка 0905 499 103 Удлинитель (надставка) Артикул Ед. (шт.) = 1 0905 499111 Шаблон для щетки Артикул Ед. (шт.) = 1 0905 499 099 Насос продувочный Артикул Ед. (шт.) = 1 Насос продувочный Артикул 0903 990 001 Размеры анкера / / М8 М1С М12 М16 М20 М24 М30 Общая длина l мм о гэ 3 о cn о 'О Толщина присоединяемой детали tfix мм 'О О о S3 К о s о 'О S Обозначение о M8 5 о 8 S ь о ь S с S с чь S 2 S о 5 S 5> о S S 8 ь S w-VI-A/A4 M20-100/300 оч оч Шпилька W-VI-A/S Оцинкованная сталь Артикул м м м м м м м м м м м м м м м м м и м м 0 м 0 0 Jt м Минимальная упаковка шт. О WIT-VM 200 картридж Артикул Картридж к 300 мл (в компле те с 1 статическим смесителем) Артикул 0903 450003 Количество =1/12 Количество точек крепления/картридж Примерное кол-во 47 35 23 114 8 5 3 Монтажный пистолет Аотикул Количество = 1 Монтажный пистолет Артикул 0891 003, Артикул 0891 007 Статический смеситель Аотикул Количество = 10 0903 420 001 Удлинитель для стат. смесителя Артикул Количество = 10 0903 420 004 23.9 3 Элементы системы Wurth 1) Допуск к применению учитывает коэффициенты надежности по сопротивлению и коэффициент надежности по воздействию у = 1.4. В случае смешанных нагрузок на растяжение и поперечных нагрузок, с учетом расстояния до края основания и анкерных групп см. нормативы Европейского технического сертификата (ETAG) Приложение С. 2) Армированный бетон. Возможны большие значения при большей прочности бетона. 3) Максимальная температура при длительном воздействии 4) Максимальная краткосрочная температура Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходимо использовать переходный коэффициент y=VBx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) 291
