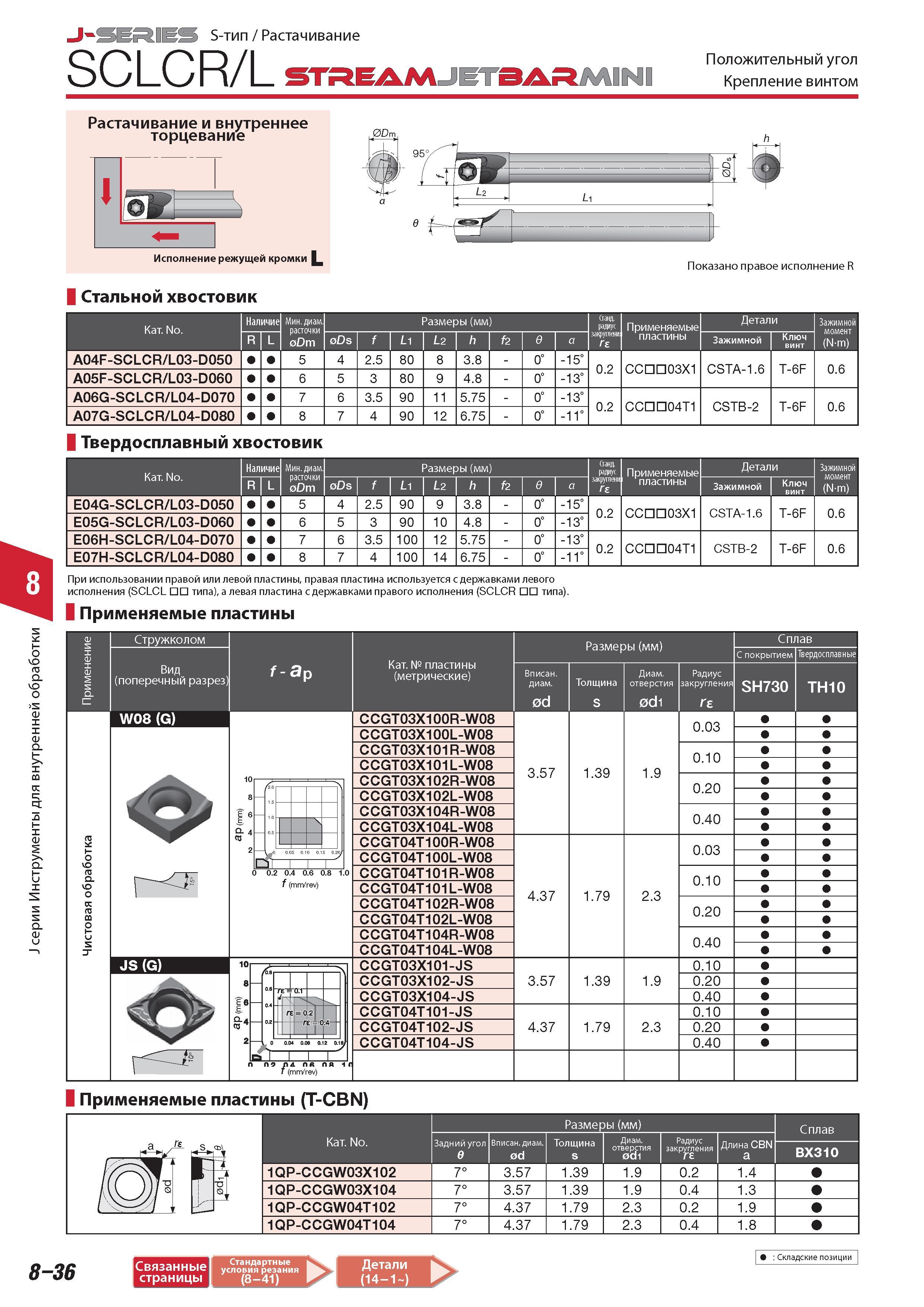

Инструменты Tungaloy для внутренней обработки J-SERIES S-тип Растачивание SCLCR/L Положительный угол Крепление винтом Внутреннее торцевание Li Показано пр

Инструменты Tungaloy для внутренней обработки J-SERIES S-тип Растачивание SCLCR/L Положительный угол Крепление винтом Внутреннее торцевание Li Показано правое исполнение R Стальной хвостовик Наличие Минимальный диаметр Размеры (мм) Стандартный радиус Применяемые Детали Зажимной ЩГ Dm Ds f Li L2 h f2 в a закруглени re пластины Зажимной Ключ винт (N-m) A04F-SCLCR L03-D050 5 4 2.5 80 8 3.8 - 0 -15 0.2 CCnD03X1 CSTA-1.6 T-6F 0.6 A05F-SCLCR L03-D060 6 5 3 80 9 4.8 - 0 -13 A06G-SCLCR L04-D070 7 6 3.5 90 11 5.75 - 0 -13 0.2 CCnD04T1 CSTB-2 T-6F 0.6 A07G-SCLCR L04-D080 8 7 4 90 12 6.75 - 0 -11 Твердосплавный хвостовик Наличие Минимальный диаметр Размеры (мм) Применяемые Детали Зажимной R/L Dm Ds f Li L2 h f2 в a re пластины Зажимной Ключ винт (N-m) E04G-SCLCR L03-D050 5 4 2.5 90 9 3.8 - 0 -15 0.2 CCnD03X1 CSTA-1.6 T-6F 0.6 E05G-SCLCR L03-D060 6 5 3 90 10 4.8 - 0 -13 E06H-SCLCR L04-D070 7 6 3.5 100 12 5.75 - 0 -13 0.2 CCnD04T1 CSTB-2 T-6F 0.6 E07H-SCLCR L04-D080 8 7 4 100 14 6.75 - 0 -11 При использовании правой или левой пластины правая пластина используется с державками левого исполнения (SCLCL типа) а левая пластина с державками правого исполнения (SCLCR типа). Применяемые пластины Размеры (мм) W08 (G) О О сс о JS (G) 10 8 6 Вт 0 0.2 0.4 0.6 0.8 1.0 f ( mm/rev) 0.04 0.08 0.12 0.18 U R 1 ( mm/rev) Категория пластины (метрические) CCGT03X100R-W08 Сплав С покрытием Твердосплавные CCGT03X100L-W08 CCGT03X101R-W08 CCGT03X101L-W08 CCGT03X102R-W08 CCGT03X102L-W08 CCGT03X104R-W08 CCGT03X104L-W08 CCGT04T100R-W08 CCGT04T100L-W08 CCGT04T101R-W08 CCGT04T101L-W08 CCGT04T102R-W08 CCGT04T102L-W08 CCGT04T104R-W08 CCGT04T104L-W08 CCGT03X101-JS CCGT03X102-JS CCGT03X104-JS CCGT04T101-JS CCGT04T102-JS CCGT04T104-JS Вписан. Диам. Радиус диам. Толщина отверстия закругления SH730 TH10 d s 0di re 0.03 3.57 4.37 3.57 4.37 1.39 1.79 1.39 1.79 1.9 2.3 1.9 2.3 0.10 0.20 0.40 0.03 0.10 0.20 0.40 0.10 0.20 0.40 0.10 0.20 0.40 Применяемые пластины (T-CBN) Размеры (мм) Категория Диаметр отверстия odi Радиус закругления Задний угол в od Толщина s Длина CBN a BX310 ISF ft 5T si 1QP-CCGW03X102 7 3.57 1.39 1.9 0.2 1.4 1QP-CCGW03X104 7 3.57 1.39 1.9 0.4 1.3 1QP-CCGW04T102 7 4.37 1.79 2.3 0.2 1.9 1QP-CCGW04T104 7 4.37 1.79 2.3 0.4 1.8 8-36 Связанные страницы Детали (14 1 ) Складские позиции 2
