Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|
545 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.8-33 |
|||||

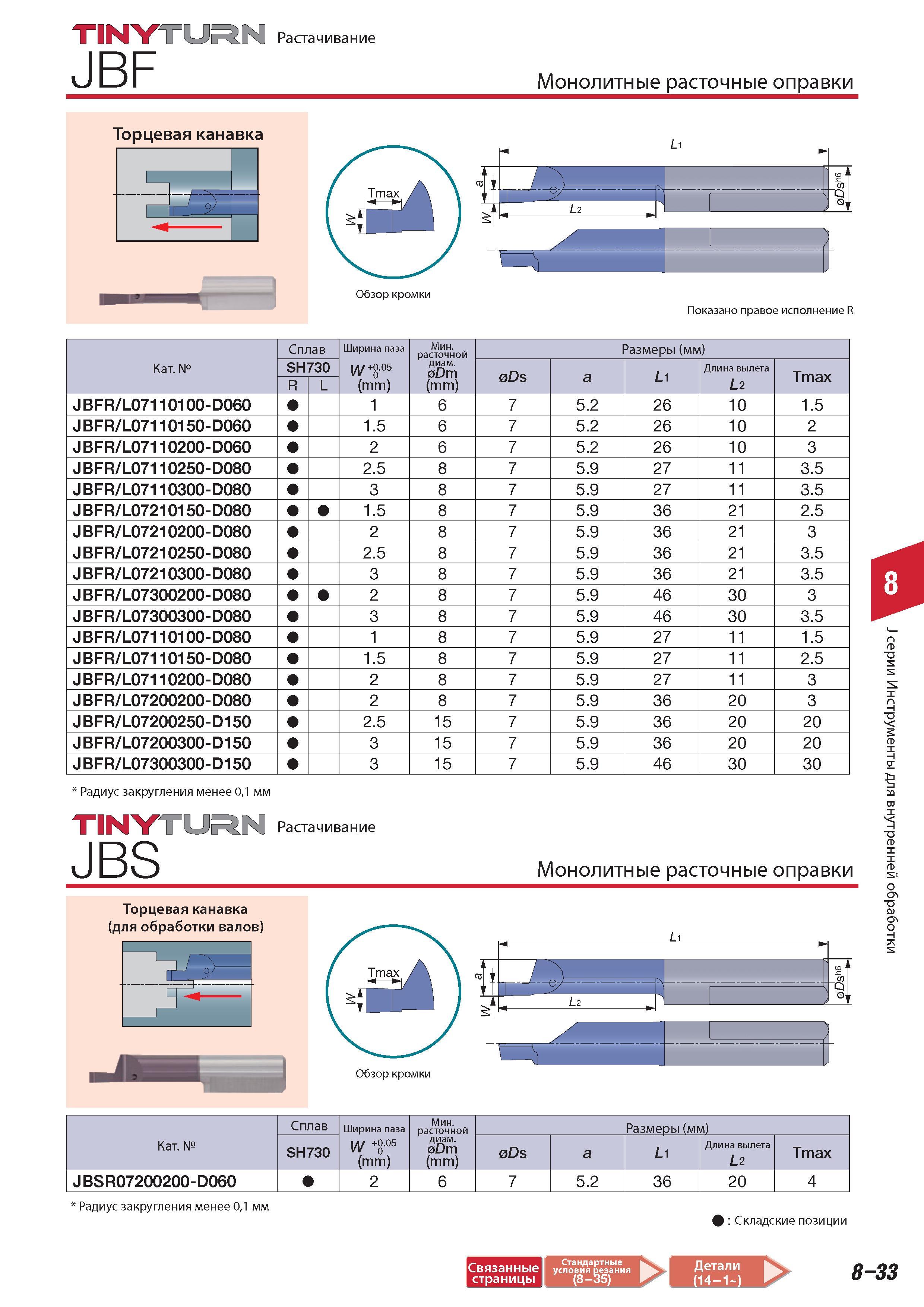

Растачивание Tungaloy JBF Монолитные расточные оправки TINYTURN Торцевая канавка Категория Сплав Ширина паза w +005 (mm) Минимальный расточной диаметр DmРастачивание Tungaloy JBF Монолитные расточные оправки TINYTURN Торцевая канавка Категория Сплав Ширина паза w +005 (mm) Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds a Li Длина вылета L2 Tmax R/L JBFR L07110100-D060 1 6 7 5.2 26 10 1.5 JBFR L07110150-D060 1.5 6 7 5.2 26 10 2 JBFR L07110200-D060 2 6 7 5.2 26 10 3 JBFR L07110250-D080 2.5 8 7 5.9 27 11 3.5 JBFR L07110300-D080 3 8 7 5.9 27 11 3.5 JBFR L07210150-D080 1.5 8 7 5.9 36 21 2.5 JBFR L07210200-D080 2 8 7 5.9 36 21 3 JBFR L07210250-D080 2.5 8 7 5.9 36 21 3.5 JBFR L07210300-D080 3 8 7 5.9 36 21 3.5 JBFR L07300200-D080 2 8 7 5.9 46 30 3 JBFR L07300300-D080 3 8 7 5.9 46 30 3.5 JBFR L07110100-D080 1 8 7 5.9 27 11 1.5 JBFR L07110150-D080 1.5 8 7 5.9 27 11 2.5 JBFR L07110200-D080 2 8 7 5.9 27 11 3 JBFR L07200200-D080 2 8 7 5.9 36 20 3 JBFR L07200250-D150 2.5 15 7 5.9 36 20 20 JBFR L07200300-D150 3 15 7 5.9 36 20 20 JBFR L07300300-D150 3 15 7 5.9 46 30 30 J Радиус закругления менее 01 мм TINYTUI JBS Растачивание Монолитные расточные оправки Торцевая канавка Категория Сплав Ширина паза w +005 (mm) Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds a Li Длина вылета L2 Tmax JBSR07200200-D060 2 6 7 5.2 36 20 4 Радиус закругления менее 01 мм Складские позиции 1ваиви 8-зз Связанные страницы J серии Инструменты для внутренней обработки |
|||||
