TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|
546 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.8-34 |
|||||

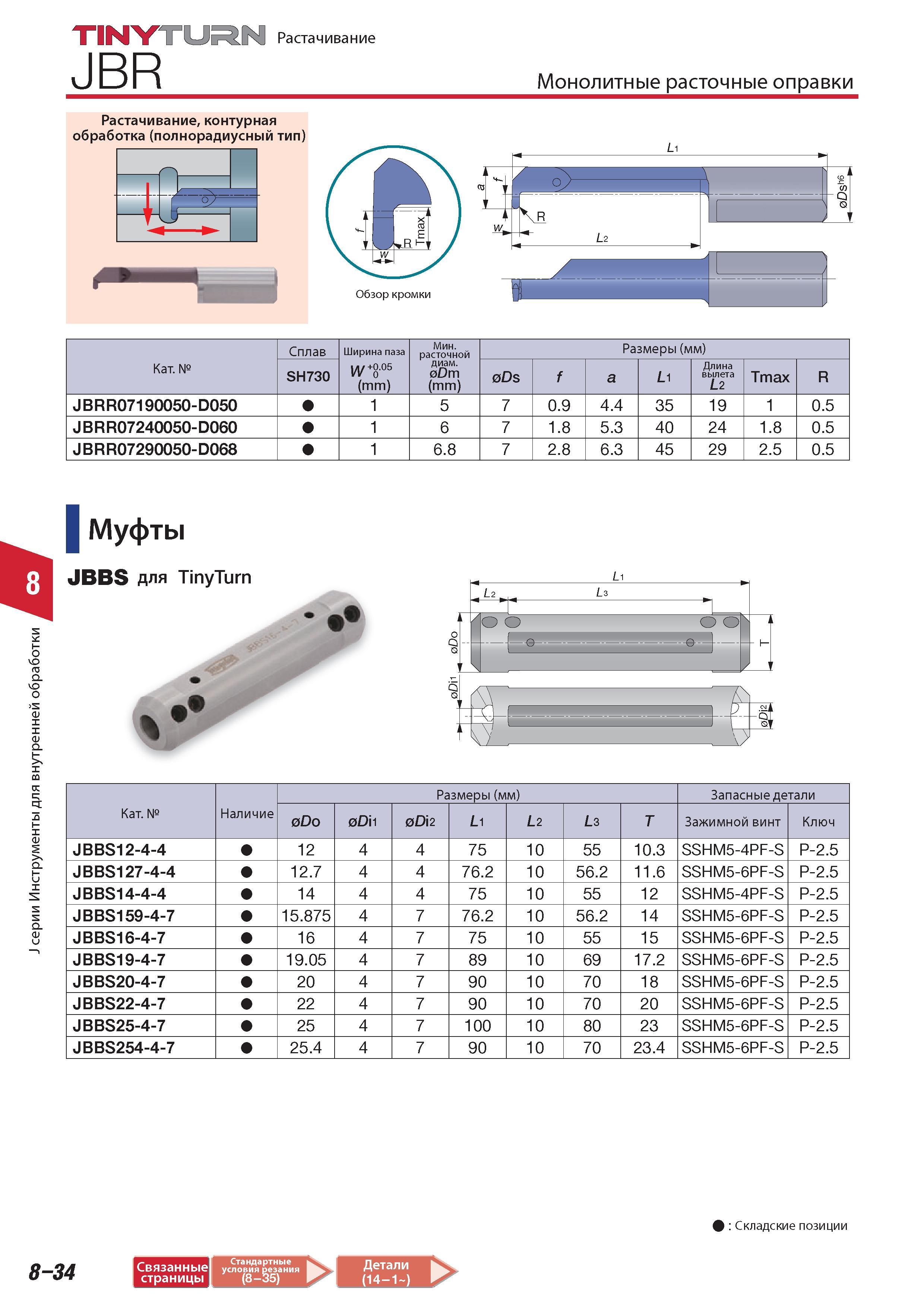

Инструменты для внутренней обработки Tungaloy TINYTURN JBR Растачивание Монолитные расточные оправки Контурная обработка Полнорадиусный тип L1 К R L2 КатеИнструменты для внутренней обработки Tungaloy TINYTURN JBR Растачивание Монолитные расточные оправки Контурная обработка Полнорадиусный тип L1 К R L2 Категория Сплав Ширина паза w +005 (mm) Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds f a Li Длина вылета L2 Tmax R JBRR07190050-D050 1 5 7 0.9 4.4 35 19 1 0.5 JBRR07240050-D060 1 6 7 1.8 5.3 40 24 1.8 0.5 JBRR07290050-D068 1 6.8 7 2.8 6.3 45 29 2.5 0.5 Муфты jb для TinyTurn Категория Наличие Размеры (мм) Запасные детали 0Do 0Dii 0Di2 Li L2 L3 T Зажимной винт Ключ JBBS12-4-4 12 4 4 75 10 55 10.3 SSHM5-4PF-S P-2.5 JBBS127-4-4 12.7 4 4 76.2 10 56.2 11.6 SSHM5-6PF-S P-2.5 JBBS14-4-4 14 4 4 75 10 55 12 SSHM5-4PF-S P-2.5 JBBS159-4-7 15.875 4 7 76.2 10 56.2 14 SSHM5-6PF-S P-2.5 JBBS16-4-7 16 4 7 75 10 55 15 SSHM5-6PF-S P-2.5 JBBS19-4-7 19.05 4 7 89 10 69 17.2 SSHM5-6PF-S P-2.5 JBBS20-4-7 20 4 7 90 10 70 18 SSHM5-6PF-S P-2.5 JBBS22-4-7 22 4 7 90 10 70 20 SSHM5-6PF-S P-2.5 JBBS25-4-7 25 4 7 100 10 80 23 SSHM5-6PF-S P-2.5 JBBS254-4-7 25.4 4 7 90 10 70 23.4 SSHM5-6PF-S P-2.5 8-34 Связанные страницы Складские позиции Детали (14 1 ) J серии |
|||||
