TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

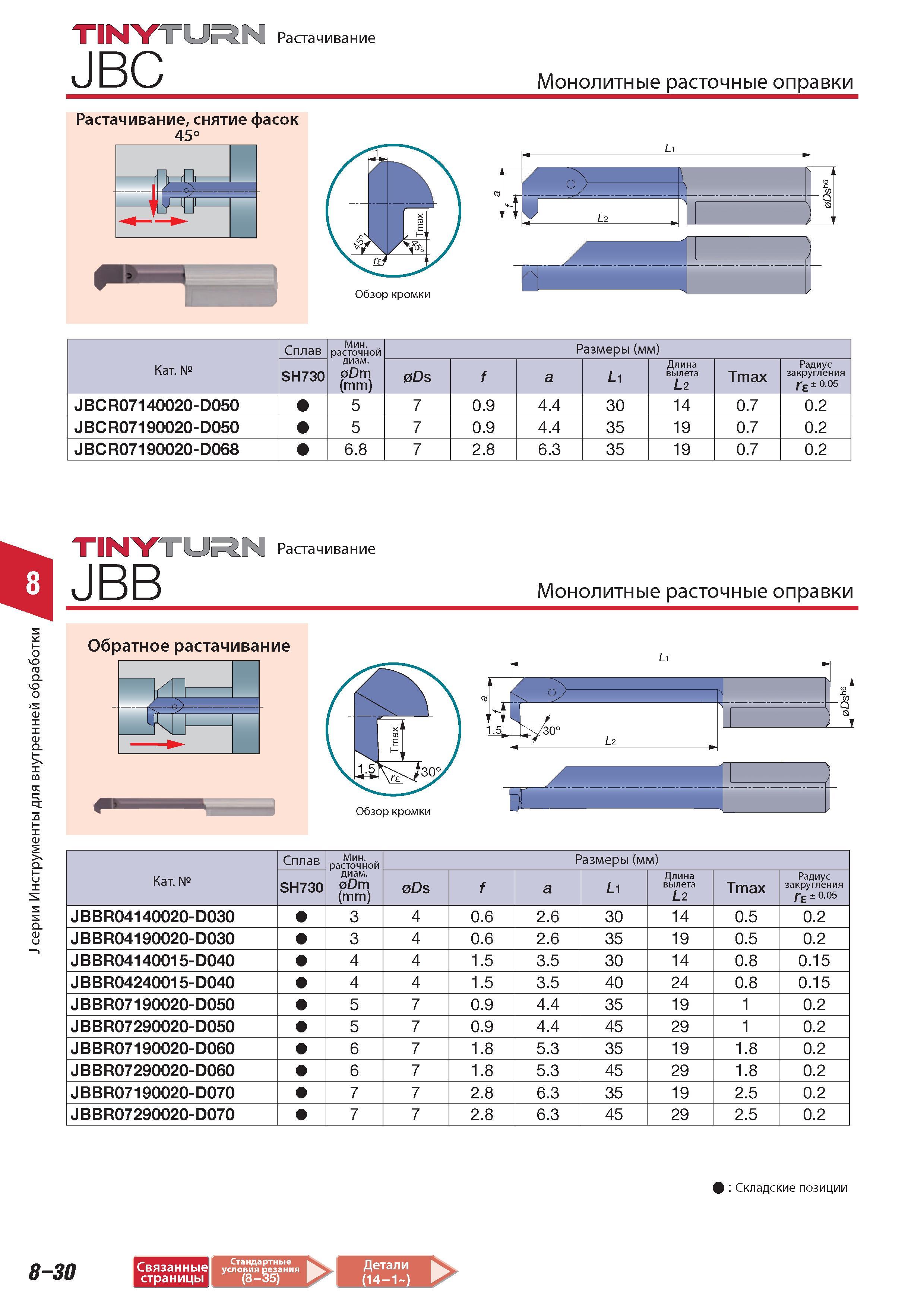

542 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.8-30 |
|||||
Монолитные расточные оправки Tungaloy Растачивание снятие фасок 45 Li Категория Сплав Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds f a Li ДМонолитные расточные оправки Tungaloy Растачивание снятие фасок 45 Li Категория Сплав Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds f a Li Длина вылета L2 Tmax Радиус закругления .5 JBCR07140020-D050 5 7 0.9 4.4 30 14 0.7 0.2 JBCR07190020-D050 5 7 0.9 4.4 35 19 0.7 0.2 JBCR07190020-D068 6.8 7 2.8 6.3 35 19 0.7 0.2 TINY JBB Ui Растачивание Монолитные расточные оправки о vo о. VO 0 3 2 1 о. DC а и а и Li L2 Категория Сплав Мин. расточной Размеры (мм) SH730 диам. Dm (mm) Ds f a Li Длина вылета L2 Tmax Радиус закругления 0.05 JBBR04140020-D030 3 4 0.6 2.6 30 14 0.5 0.2 JBBR04190020-D030 3 4 0.6 2.6 35 19 0.5 0.2 JBBR04140015-D040 4 4 1.5 3.5 30 14 0.8 0.15 JBBR04240015-D040 4 4 1.5 3.5 40 24 0.8 0.15 JBBR07190020-D050 5 7 0.9 4.4 35 19 1 0.2 JBBR07290020-D050 5 7 0.9 4.4 45 29 1 0.2 JBBR07190020-D060 6 7 1.8 5.3 35 19 1.8 0.2 JBBR07290020-D060 6 7 1.8 5.3 45 29 1.8 0.2 JBBR07190020-D070 7 7 2.8 6.3 35 19 2.5 0.2 JBBR07290020-D070 7 7 2.8 6.3 45 29 2.5 0.2 Складские позиции 8-30 Связанные страницы Детали TINYTURN JBC Растачивание |
|||||
