TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|
541 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.8-29 |
|||||

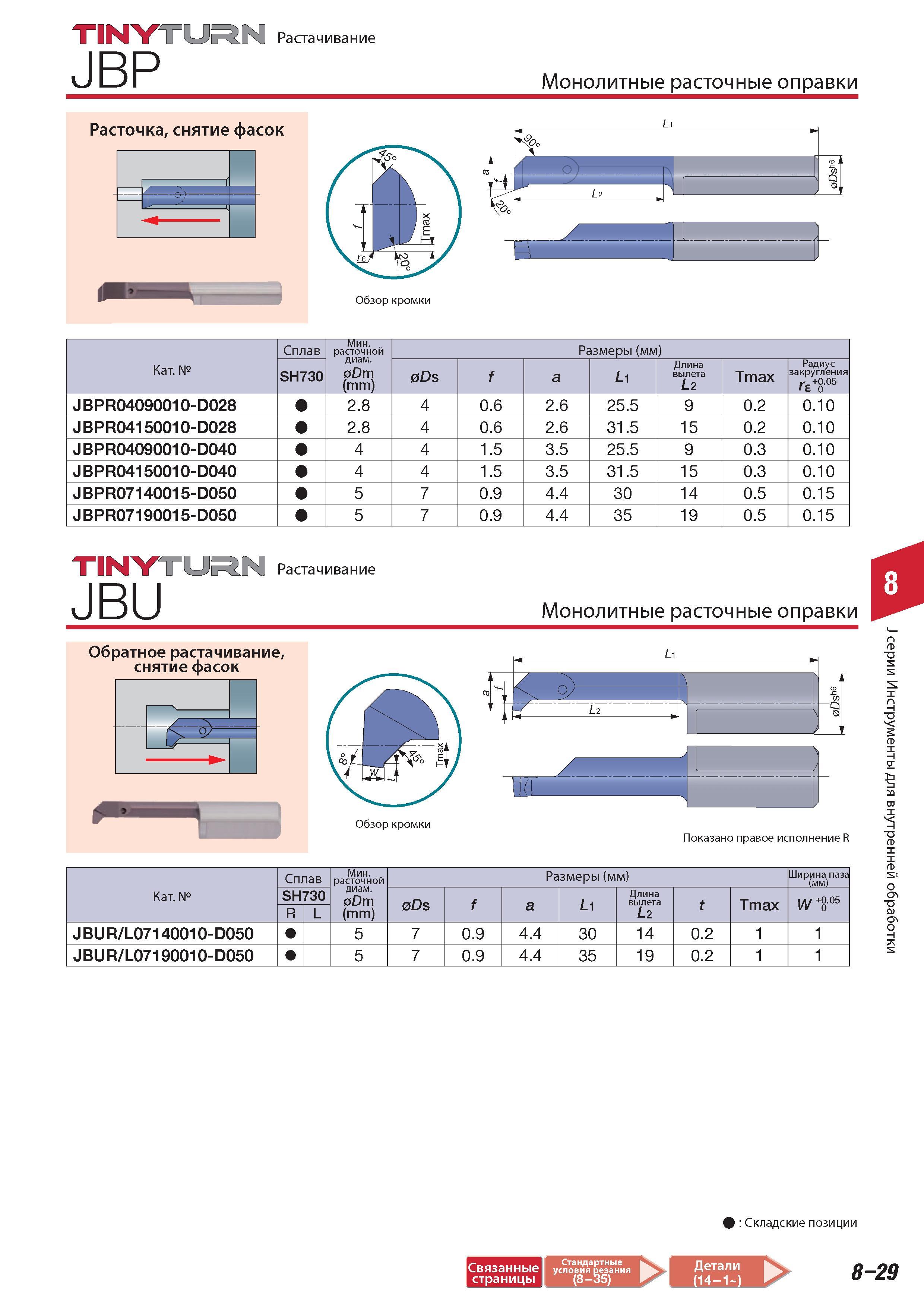

Монолитные расточные оправки Tungaloy TINYTURN Растачивание JBP Категория Сплав Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds f a Li Длина вМонолитные расточные оправки Tungaloy TINYTURN Растачивание JBP Категория Сплав Минимальный расточной диаметр Dm (mm) Размеры (мм) SH730 Ds f a Li Длина вылета L2 Tmax Радиус закругления +0.05 0 JBPR04090010-D028 2.8 4 0.6 2.6 25.5 9 0.2 0.10 JBPR04150010-D028 2.8 4 0.6 2.6 31.5 15 0.2 0.10 JBPR04090010-D040 4 4 1.5 3.5 25.5 9 0.3 0.10 JBPR04150010-D040 4 4 1.5 3.5 31.5 15 0.3 0.10 JBPR07140015-D050 5 7 0.9 4.4 30 14 0.5 0.15 JBPR07190015-D050 5 7 0.9 4.4 35 19 0.5 0.15 TINY JBU Ui Растачивание Монолитные расточные оправки 3 Обратное растачивание снятие фасок Показано правое исполнение R Категория Сплав Минимальный расточной диаметр Dm (mm) Размеры (мм) Ширина паза (мм) SH730 Ds f a Li Длина вылета L2 t Tmax w +005 R/L JBUR L07140010-D050 5 7 0.9 4.4 30 14 0.2 1 1 JBUR L07190010-D050 5 7 0.9 4.4 35 19 0.2 1 1 1 у 2 в SC о Складские позиции Связанные страницы 8-29 |
|||||
